六旋翼航拍无人机带摄像万向支架设计

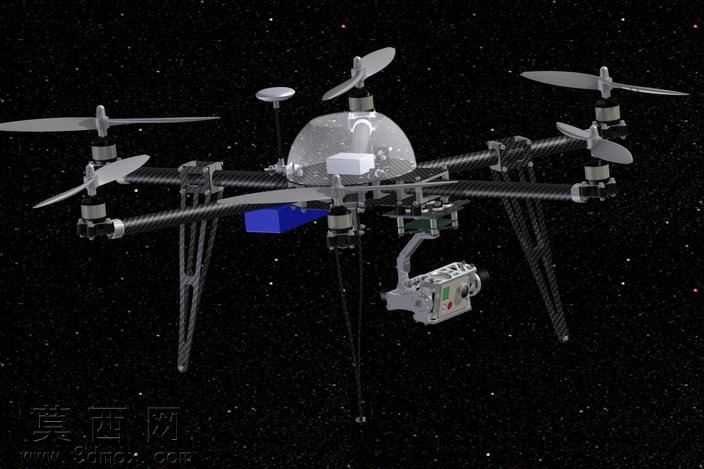

本作品为六旋翼航拍无人机整机三维建模设计，搭载专用摄像机万向挂载支架，建模过程依托Autodesk Inventor平台完成，是创作者首次尝试制作可落地实用化的三维设计作品，所有建模结构均参考现实中真实存在的无人机硬件形态搭建，具备完整的可落地参考性。建模阶段首先完成六轴机架主体的结构搭建，机臂采用碳纤维管材的形态特征建模，还原了碳纤材质轻量化、高强度的结构特点，六个机臂沿中心机身均匀放射排布，每个机臂末端预留电机与螺旋桨的安装位，螺旋桨分别设计正反桨形态，匹配多旋翼无人机的气动抵消需求。中心机身部分设计了半球形透明保护罩，还原了GPS定位模块、飞控核心舱的安装结构，机身下部预留电池挂载位，设计了蓝色电池舱的卡位结构，匹配航模锂电池的安装尺寸。起落架采用细长碳纤维支腿结构，对称分布在机身下方，预留足够的挂载空间用于安装摄像万向支架。核心的摄像机万向支架部分采用多轴铰接结构设计，分别设置俯仰、横滚两个转动维度的连接轴位，支架与机身底部通过快拆连接板固定，下部预留运动相机的安装卡位，可实现航拍过程中摄像机角度的灵活调整，抵消无人机飞行过程中的姿态晃动，保证拍摄画面的稳定性。渲染阶段采用星空深色背景突出无人机主体，材质分配上分别为机臂赋予碳纤维纹理材质、保护罩赋予半透明PC塑料材质、电机部分赋予金属磨砂材质、螺旋桨赋予哑光工程塑料材质、万向支架部分赋予铝合金金属材质、摄像机部分赋予工程塑料加局部金属按键的材质效果，光影上采用顶侧主光加轮廓补光的布光方式，清晰呈现整机的结构层次与部件细节，还原真实无人机的材质质感。整体设计严格遵循多旋翼无人机的结构布局逻辑，所有部件的连接位、安装尺寸均参考现实航模配件的通用规格设计，万向支架的转动角度范围预留充足，可满足不同角度的航拍拍摄需求，整机结构兼顾飞行稳定性与航拍功能实用性，可作为六旋翼航拍无人机DIY制作、结构改进的三维参考方案。
