间歇传动用槽轮式日内瓦机构结构设计

日内瓦机构是工业领域实现间歇旋转传动的经典结构，常被应用在多工位自动化生产线的转位驱动、包装设备的工位切换、机床的分度进给、印刷机械的走纸间歇控制、电影放映机的胶片输片机构等场景中，核心作用是将主动件的连续匀速旋转运动，转化为从动件的周期性间歇旋转，实现运动与静止状态的规律交替，满足生产流程中工位停顿作业、分度定位的实际需求。

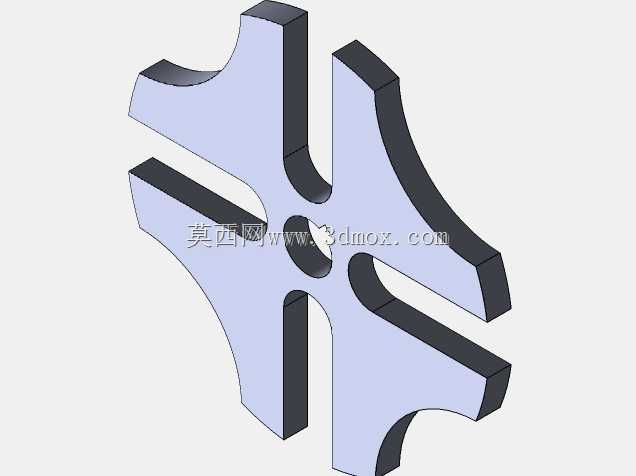

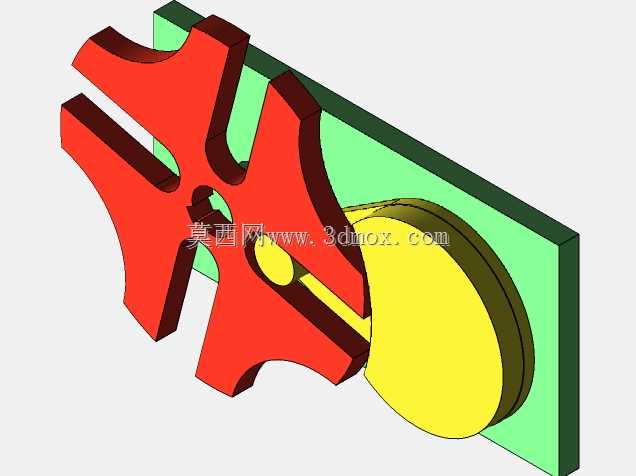

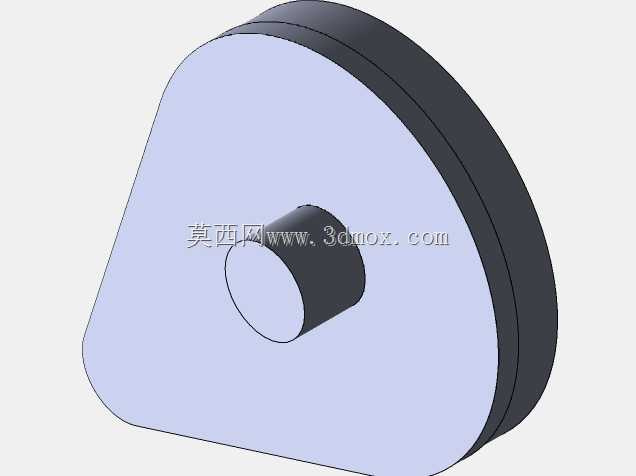

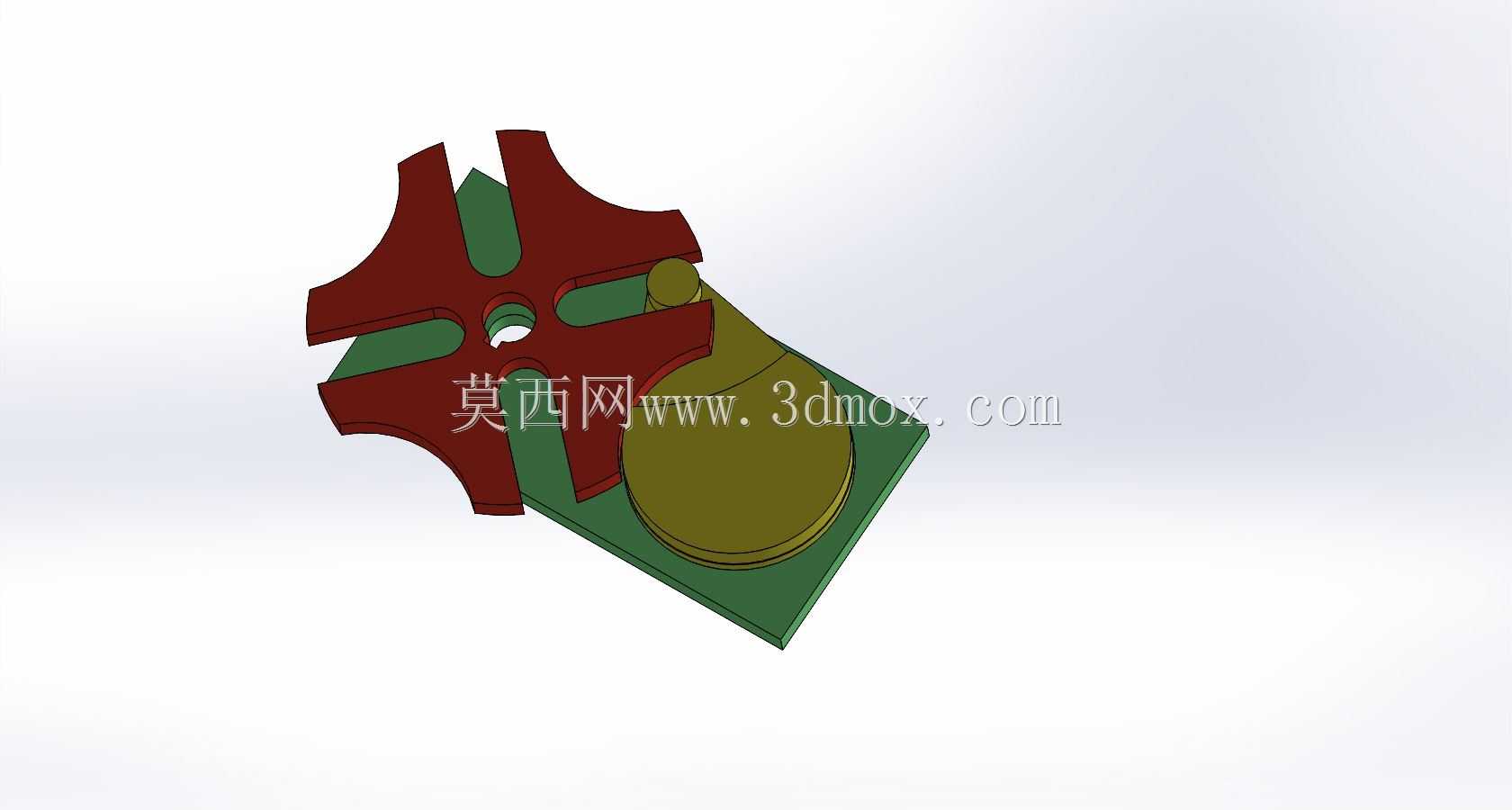

该机构核心由带圆柱销的主动拨盘、带径向槽的从动槽轮、安装定位基板三部分构成，设计过程中首先根据实际工况的分度数需求确定槽轮的槽数，常规应用场景下多采用四槽结构，对应从动槽轮每次转动90度后进入静止状态，可适配四工位循环作业的生产需求；主动拨盘的锁止弧与槽轮的凹弧面做了精准的形面匹配，当圆柱销脱离槽轮径向槽的瞬间，锁止弧完全贴合槽轮的定位弧面，可在从动槽轮静止阶段实现可靠锁止，避免槽轮受外力扰动出现偏移，保障工位定位的精度稳定性。

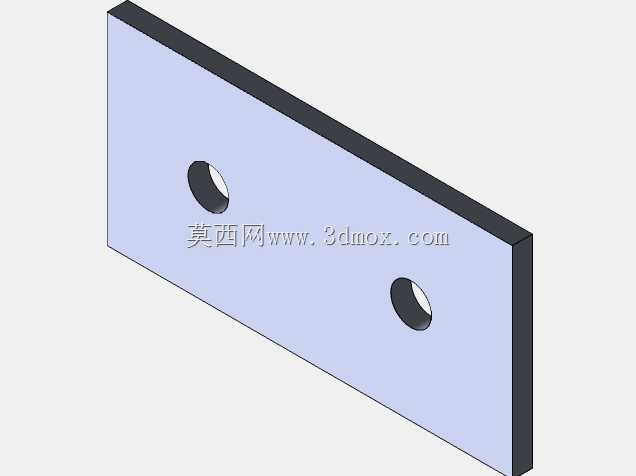

在外形尺寸与安装边界设计上，该结构整体采用扁平式布局，主动拨盘与从动槽轮的中心距经过精准核算，确保圆柱销进入和退出径向槽时无刚性冲击，传动过程运行平稳；安装基板预留了对应主动轴、从动轴的轴承安装位，可直接适配标准件滚动轴承的装配需求，基板边缘预留的安装孔位可直接将整套机构固定在设备的安装机架上，无需额外设计转接安装板，降低整机集成的设计成本。

功能特性层面，该机构传动过程中方向保持恒定无反转，运动与静止的时间比例可通过调整主动拨盘上圆柱销的数量、槽轮的槽数进行灵活适配，相比棘轮式间歇传动结构，该机构运行过程中冲击更小、噪音更低，分度精度更高，适合中高速运转的间歇传动场景；设计时对槽轮的槽口位置做了圆角过渡处理，可有效降低圆柱销与槽壁接触时的应力集中，延长零部件的使用寿命，主动拨盘的减重结构设计在保证结构强度的前提下降低了整体转动惯量，提升机构启停阶段的动态响应性能。
