类Nex5微单相机外观原型三维设计作品

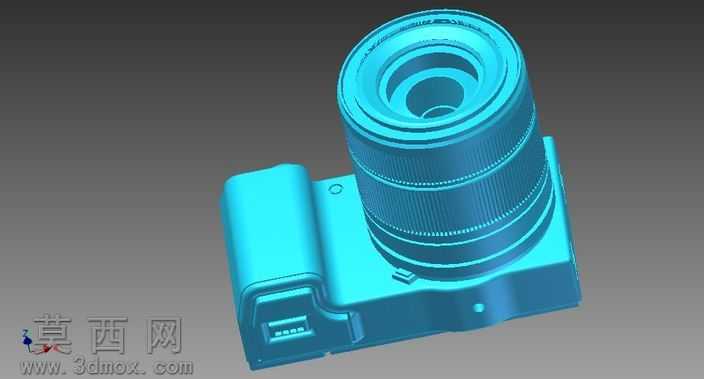

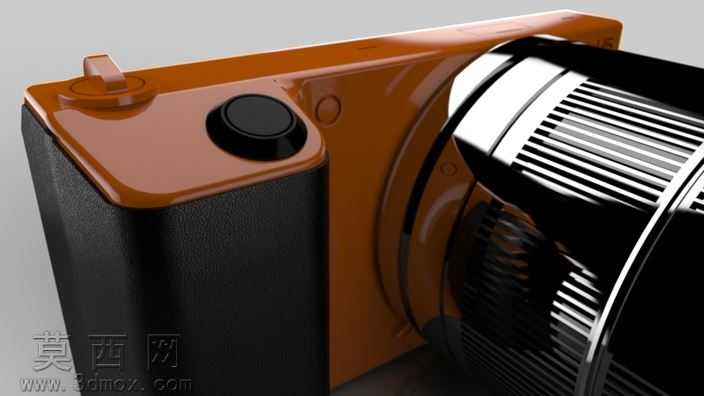

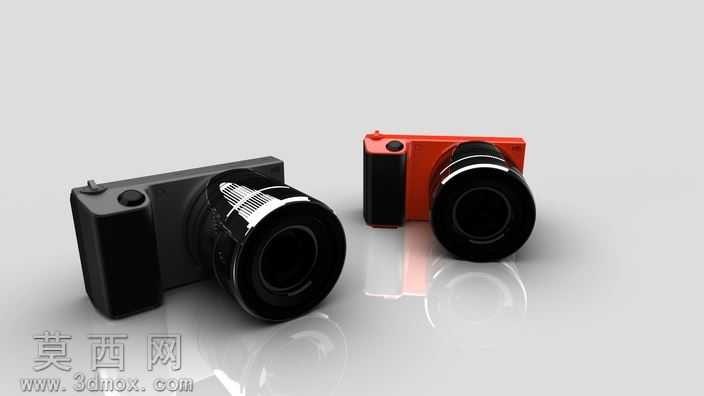

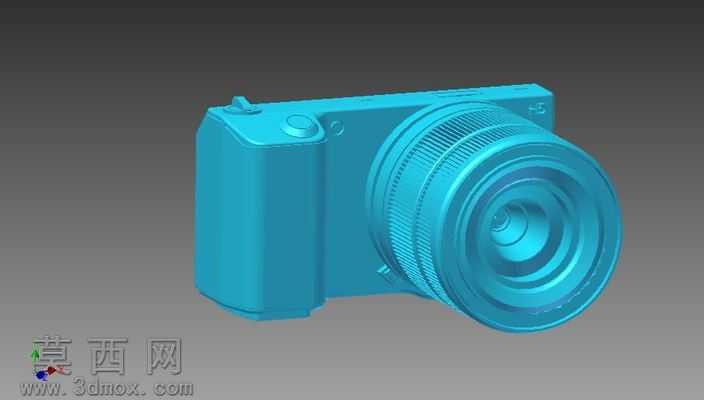

本次作品为类Nex5微单相机的外观原型三维建模成果，建模过程以还原微单相机的经典便携造型为核心目标，在三维软件环境中首先完成整体比例的校准，参考微单相机的常规握持尺寸，确定机身长宽厚的基础参数，保证模型视觉上符合真实便携相机的体量感。建模阶段采用多边形建模结合曲面修整的方式，先勾勒机身的主体轮廓，区分握持手柄区域与镜头安装区域的结构边界，手柄部分做符合人体工学的弧度处理，边缘做自然的圆角过渡，避免生硬直角带来的违和感。镜头部分采用分层建模思路，依次完成镜筒外壁、对焦环纹理、镜头前端镜片组的结构搭建，对焦环表面做细密的防滑纹理处理，还原真实镜头的操作部件质感。材质渲染阶段，为机身匹配两种不同的外观质感，黑色款采用哑光磨砂塑料材质，调整材质的粗糙度参数模拟类肤涂层的细腻触感，红色款采用高饱和度的亮面烤漆材质，添加轻微的环境反射效果凸显漆面的光洁质感，镜头部分的金属环采用拉丝金属材质，镜片部分添加高透明材质并设置合理的折射率，模拟光学镜片的通透反光效果。场景搭建采用简洁的浅灰色反光地面，添加柔和的三点布光，主光从侧上方照射勾勒机身轮廓，辅光弱化阴影区域的死黑，补光提升镜头金属部件的高光细节，最终渲染出的效果清晰呈现两款不同配色相机的外观特征。设计过程中并未追求100%还原量产机型的全部内部结构，而是聚焦于外观造型的相似度表达，在保证整体视觉观感贴近参考机型的前提下，对部分细微结构做了简化处理，既降低了模型的面数复杂度，也保留了原型设计的核心识别特征，能够直观展现该类微单相机的经典设计语言，可用于数码产品外观方案展示、建模练习参考等场景。
