黑绿配色游戏手柄外壳结构设计作品

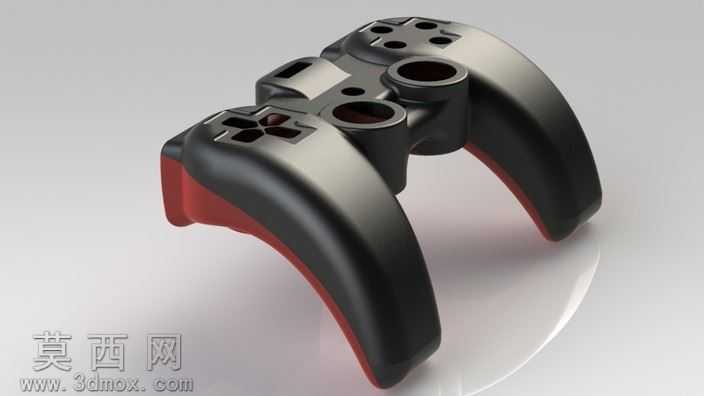

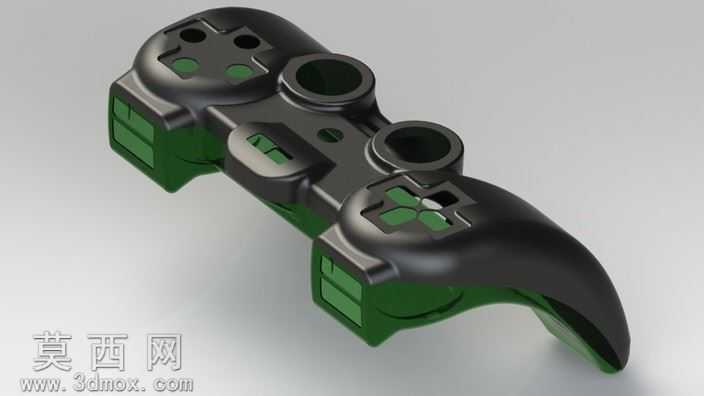

本作品为游戏手柄的外壳结构三维设计，整体采用贴合手掌握持的人体工学曲面造型，在三维建模阶段优先通过草绘勾勒手柄左右对称的外轮廓基准，以多段样条曲线拟合手掌自然握持时的贴合弧度，避免生硬棱角带来的握持硌手感，再通过曲面放样、边界混合等操作构建主体外壳的基础曲面，对曲面连接处进行G2连续倒角处理，保证外壳过渡顺滑无突兀折角。建模过程中针对手柄的功能按键区域做了精准的结构预留：顶部的两个大尺寸圆孔为摇杆安装位，孔位边缘做了加厚止口结构，保证摇杆装配后不会出现晃动松脱；左侧区域预留了十字方向键的安装槽位，槽位内部做了定位卡扣结构，对应方向键的四个按压方向预留了均匀的间隙，避免按键按压时出现卡滞；右侧区域预留了四个功能按键的排布孔位，孔位间距符合常规游戏手柄的操作习惯，拇指自然放置时可轻松覆盖所有按键。手柄的肩键区域做了分层结构设计，外层的黑色软胶覆盖层与内层的绿色硬质支撑层做了嵌合卡槽结构，建模时精准计算了两层结构的配合公差，保证装配后两层结构贴合紧密不会出现分层脱落的问题。材质渲染阶段，外层握持区域采用哑光磨砂黑的软胶材质，调整材质的粗糙度参数模拟亲肤防滑的触感效果，内层支撑结构采用亮面深绿的硬质塑料材质，通过材质的色彩与质感差异区分不同功能区域，既提升了外观的视觉层次感，也能让用户直观区分握持区与结构支撑区。手柄底部的握把位置做了内收弧面处理，对应手掌小鱼际的贴合位置做了微凸的支撑曲面，长时间握持时可有效分散手部压力，缓解操作疲劳。整体建模过程中对所有装配止口、卡扣、孔位都做了参数化关联设计，后续若需要调整按键排布或整体尺寸，可直接修改对应参数快速完成模型更新，无需重新构建整体曲面，兼顾了外观设计的美观度与结构设计的实用性，可直接用于后续的手板验证与注塑开模参考。
