SN系列剖分式滚动轴承座三维结构设计

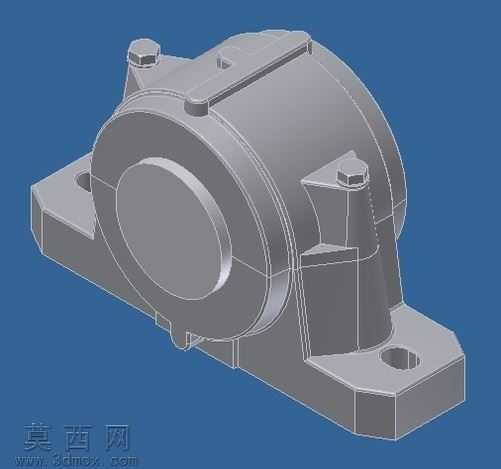

本模型为SN系列剖分式滚动轴承座，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格遵循机械设计标准中轴承座的尺寸规范，从底座安装结构、轴承容纳腔体到上盖紧固结构均实现1:1比例还原。建模初始阶段先绘制底座的二维草图，精准定位两个安装螺栓孔的中心距、底座底面的平面度基准，通过拉伸特征生成底座主体结构，再对底座与轴承外圈配合的半圆腔体进行旋转切除，保证腔体的圆柱度与同轴度符合轴承安装的公差要求。上盖部分采用与底座配对的剖分面设计，建模时通过基准面约束保证上下剖分面完全贴合，上盖顶部的注油孔、起吊螺纹孔均通过异形孔向导特征生成，还原真实的加工工艺结构。两侧的紧固螺栓与螺母采用标准件库调用后完成装配约束，螺栓预紧方向、螺母防松结构均按照实际装配逻辑设置，保证整体装配体无干涉、约束完全。材质设置上，轴承座主体采用灰铸铁材质参数，赋予哑光铸铁的漫反射材质效果，螺栓螺母采用碳钢氧化发黑的材质表现，渲染阶段采用蓝色纯色背景，添加柔和的环境光与定向补光，突出轴承座的铸造圆角、加强筋结构、安装面的机加工纹理细节，清晰展现剖分式轴承座的结构特点。该轴承座用于容纳16毫米内径的滚动轴承单元，设计时重点考虑轴承的轴向定位、径向承载能力，底座的两个安装脚设置了沉头孔结构，可通过螺栓将轴承座固定在设备机架上，上下剖分的结构设计便于轴承的安装、拆卸与后期维护，侧面的加强筋结构提升了轴承座在重载工况下的结构刚性，避免受力时出现腔体变形影响轴承运转精度。整体建模过程兼顾了结构的实用性与工艺合理性，所有倒角、圆角、退刀槽等细节特征均完整保留，可用于机械设计教学、设备选型参考、虚拟装配仿真等场景。
