剖分式对开滑动轴承支撑座结构设计

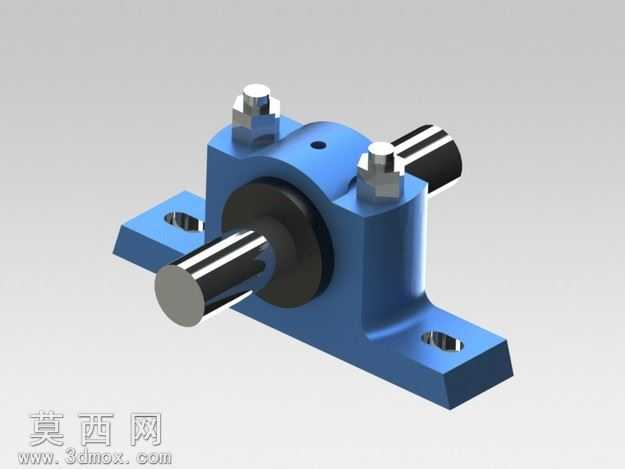

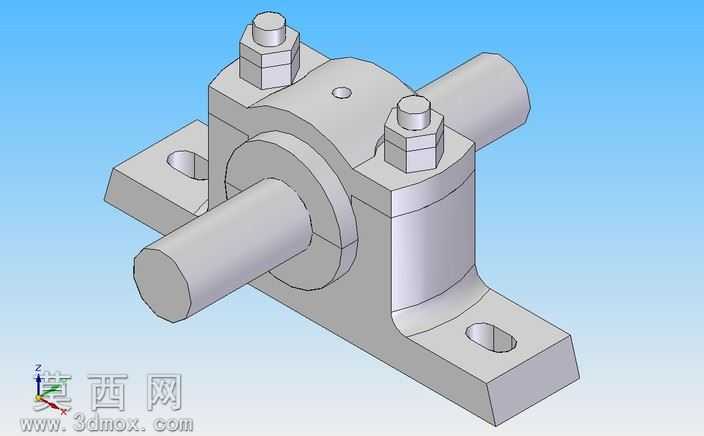

本作品为剖分式滑动轴承座三维建模设计，采用Solid Edge完成全参数化建模与装配渲染，整体结构遵循机械设计中轴系支撑的通用规范，适配中等载荷的水平传动轴安装使用场景。建模过程中首先完成底座基体的特征构建，通过拉伸、切除命令生成带安装沉孔的菱形安装底座，底座与轴承主体衔接处设计圆弧过渡结构，既降低铸造过程的应力集中风险，也提升整体结构的抗载荷能力。轴承主体采用上下对开剖分结构，上下座体结合面设计精准的定位贴合面，通过两组六角头螺栓与配套螺母实现锁紧固定，螺栓安装位预留足够的扳手操作空间，满足实际装配与后期维护的拆装需求。轴承内孔设计为适配滑动轴套的圆柱面，加工精度预留合理的公差配合空间，可兼容标准轴瓦的安装使用，穿过轴承内孔的传动轴模型按照通用光轴参数构建，直观展示轴承座与轴的装配配合关系。材质渲染环节，整体轴承座采用灰铸铁材质表现，还原铸铁件哑光略带颗粒的金属质感，螺栓螺母等标准件采用镀锌钢材质渲染，呈现亮面金属的光泽差异，传动轴采用45号钢材质表现，通过不同材质的视觉区分清晰展现各部件的结构边界。设计思路上充分考虑剖分式轴承座的使用特性，相较于整体式轴承座，该结构无需沿轴向拆装轴端零部件即可完成轴承的更换与维护，大幅降低设备检修的工作量；底座安装孔设计为长圆形沉孔，可适配一定范围内的安装位置误差，降低现场安装的对位难度；上下座体的剖分面设计在轴承中心水平位置，保证轴承受载时上下座体的锁紧力可均匀分布，避免局部应力过大导致的座体变形。整体建模严格遵循机械设计的工艺要求，所有棱边均设计合理的铸造圆角，无尖锐易应力集中的结构，各部件的装配间隙按照实际装配公差设置，既保证装配关系的准确性，也还原真实工业零件的结构特征，可用于机械原理教学、设备装配演示以及相关非标设备设计的参考选型使用。
