集成行车记录与移动监控功能的摄像设备结构设计

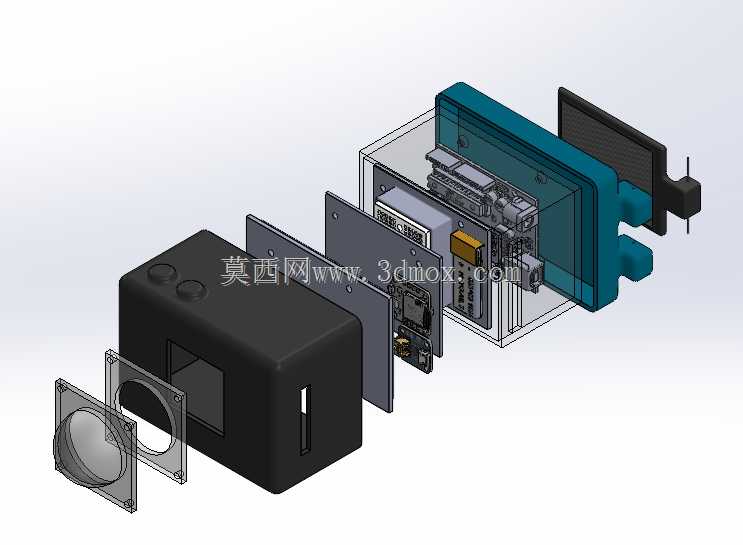

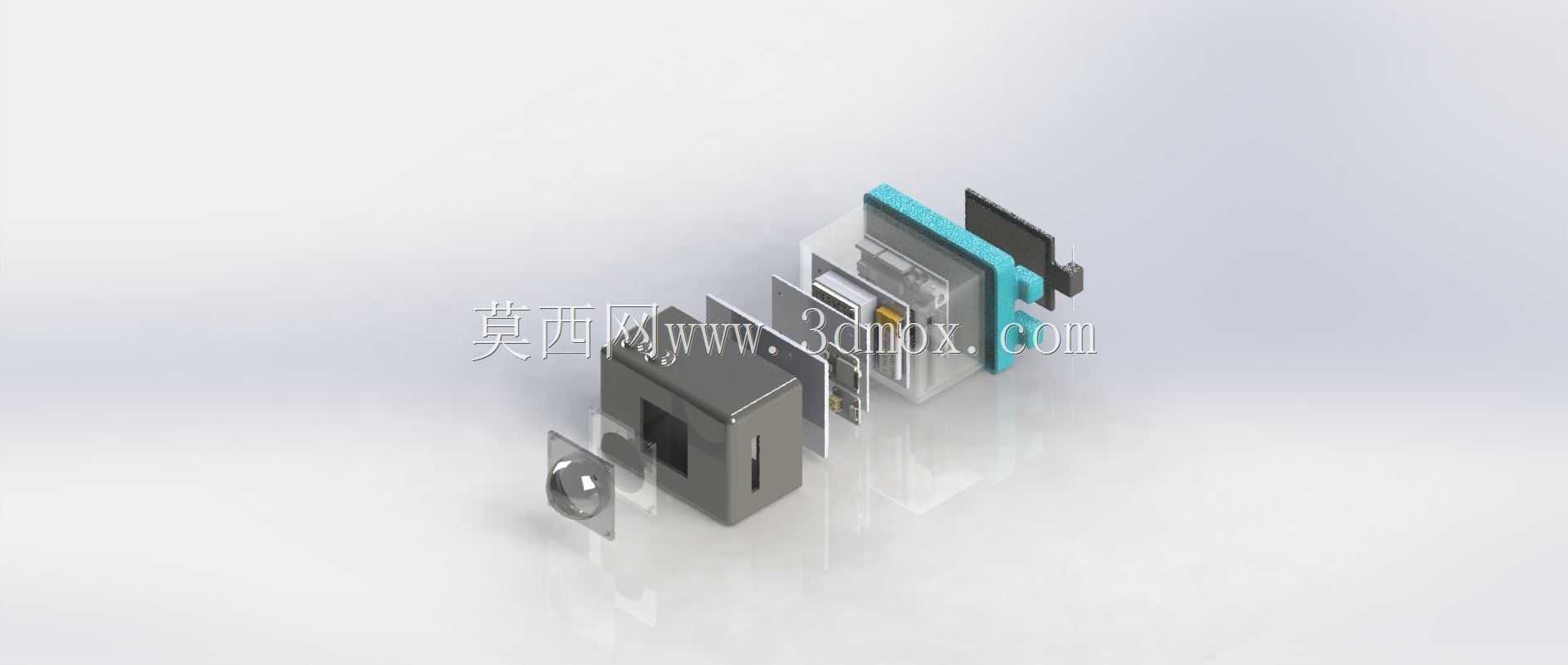

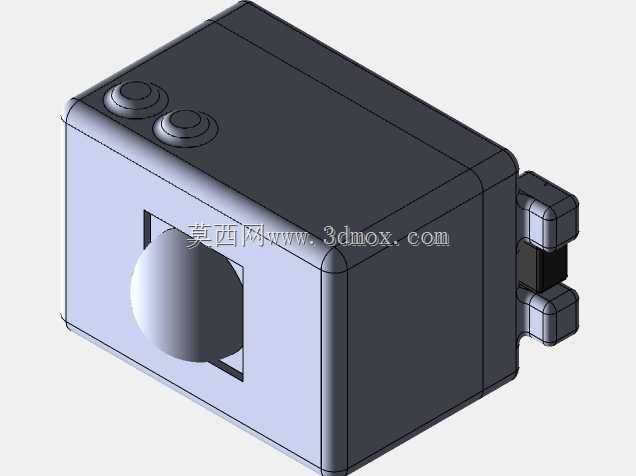

这款摄像设备的结构设计，同时覆盖车载行车记录与户外移动监控两大核心应用场景，能够适配私家车日常行驶记录、户外作业现场移动布控、短途出行随身影像采集等多元使用需求，解决了传统单一功能摄像设备场景适配性差、多场景需携带多台设备的使用痛点。设备整体采用模块化分层装配思路，将镜头成像组件、主控处理单元、存储模块、供电模块、外接拓展接口沿轴向依次排布，各模块之间通过定位卡扣与微型紧固螺丝实现无偏移装配，既保证了内部组件的连接稳定性，也为后续的硬件升级、故障检修预留了便捷的拆装空间，无需破坏整体壳体结构即可完成单模块的更换调试。在功能特性设计上，设备针对性优化了镜头防抖结构，通过在镜头座与壳体连接位置增设柔性缓冲垫层，抵消车辆行驶颠簸、手持移动过程中产生的高频振动，避免画面出现模糊、拖影问题；同时简化了冗余的镜头调节结构，将常用的视角切换、画面回放功能集成到主控电路的预设逻辑中，用户无需手动反复调整镜头角度、切换操作模式，即可快速获取稳定清晰的影像画面，大幅降低了使用过程中的操作门槛。外形尺寸方面，设备整体采用紧凑的方块式造型设计，整体轮廓控制在成年人单手握持的舒适尺寸范围内，壳体边缘做了圆弧过渡处理，避免尖锐棱角带来的磕碰风险；安装边界上，设备背部预留了通用的快装卡扣接口，既可以通过车载吸盘支架固定在汽车前挡风玻璃内侧，不遮挡驾驶员行车视线，也可以搭配便携夹固定在背包肩带、作业头盔等位置，满足移动拍摄的安装需求，壳体侧面预留的通用数据接口，可直接对接车载供电系统、移动电源等外接供电设备，实现长时间连续工作，适配不同场景下的长时间影像采集需求。壳体外部的散热槽结构沿模块排布方向设置，能够将内部主控、存储模块工作产生的热量快速导出，避免长时间连续工作出现过热降频、画面中断的问题，前后端盖的密封结构设计，也能应对日常使用中的泼溅、灰尘侵入问题，提升设备在复杂户外环境下的适应能力。
