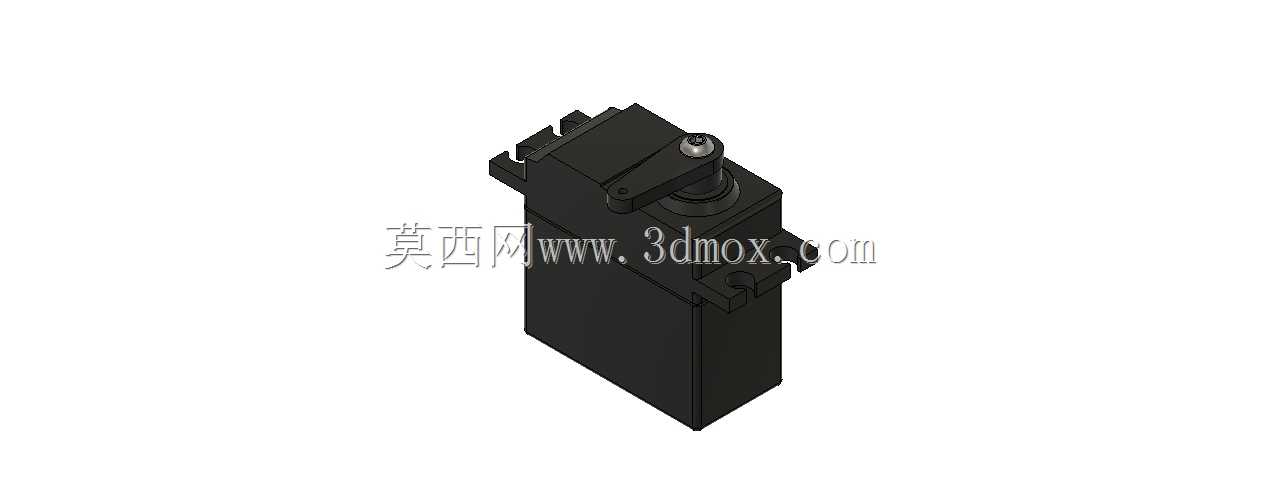

双叶S3177航模RC舵机结构设计

这款双叶S3177伺服舵机是面向遥控模型领域开发的高精度角度执行部件，核心应用场景覆盖固定翼航模舵面控制、遥控车转向与油门调节、小型机器人关节驱动、仿真模型动作执行等多个对控制精度、响应速度有较高要求的领域，是RC模型体系里负责将控制信号转化为机械转角动作的核心执行单元。从实际用途来看，该舵机可接收来自遥控接收机的PWM控制信号，通过内部的直流电机、减速齿轮组与位置反馈电位器的闭环配合，输出指定角度的摆臂动作，精准控制对应机构的偏转幅度，在航模应用中可负责副翼、升降舵、方向舵的角度调节，直接决定模型飞行姿态的控制精度；在车模应用中可承担转向机构的驱动，保障车辆行驶方向的精准操控；在小型仿生机器人、机械臂项目中，也可作为关节驱动单元实现多自由度的动作组合。从功能特性来看，这款舵机采用标准矩形壳体设计，顶部输出轴搭配一字形摇臂安装位，输出轴带有定位齿槽，可避免摇臂受力打滑，壳体侧面预留标准安装耳位，适配多数模型设备的安装孔位标准，内部集成全金属减速齿轮组，可在有限体积内实现扭矩放大，兼顾轻量化与输出强度，位置反馈单元可实时检测输出轴角度，配合控制电路实现角度的闭环锁定，在负载状态下也能保持稳定的角度输出，不会出现受外力偏移的问题。从设计思路来看，该舵机遵循RC领域通用舵机的尺寸规范，在有限的壳体空间内完成电机、减速组、控制板、电位器的紧凑排布，壳体采用高强度工程塑料材质，兼顾重量控制与结构强度，输出轴位置做了加厚凸台设计，提升摇臂安装处的抗冲击能力，侧面的安装耳与壳体一体成型，避免安装时受力断裂，走线位置从壳体端部引出，适配模型内部的布线需求，不会与周边结构产生干涉。从外形尺寸与安装边界来看，该舵机采用标准17g级微型舵机的尺寸规格，壳体为规整长方体结构，长宽高比例适配多数模型的舵机安装舱空间，安装耳的孔距符合行业通用标准，无需额外改装即可直接替换同规格的其他型号舵机，输出轴的高度、摇臂安装孔位也遵循通用规范，用户可根据需求更换不同长度、不同形式的金属或塑料摇臂，顶部输出轴的转动范围覆盖0-180度的常用控制区间，安装时仅需预留摇臂转动的扇形空间，即可避免动作过程中与周边结构产生碰撞，适配多数小型模型的安装空间要求。
