小型三轮原型车底盘承载车架结构设计

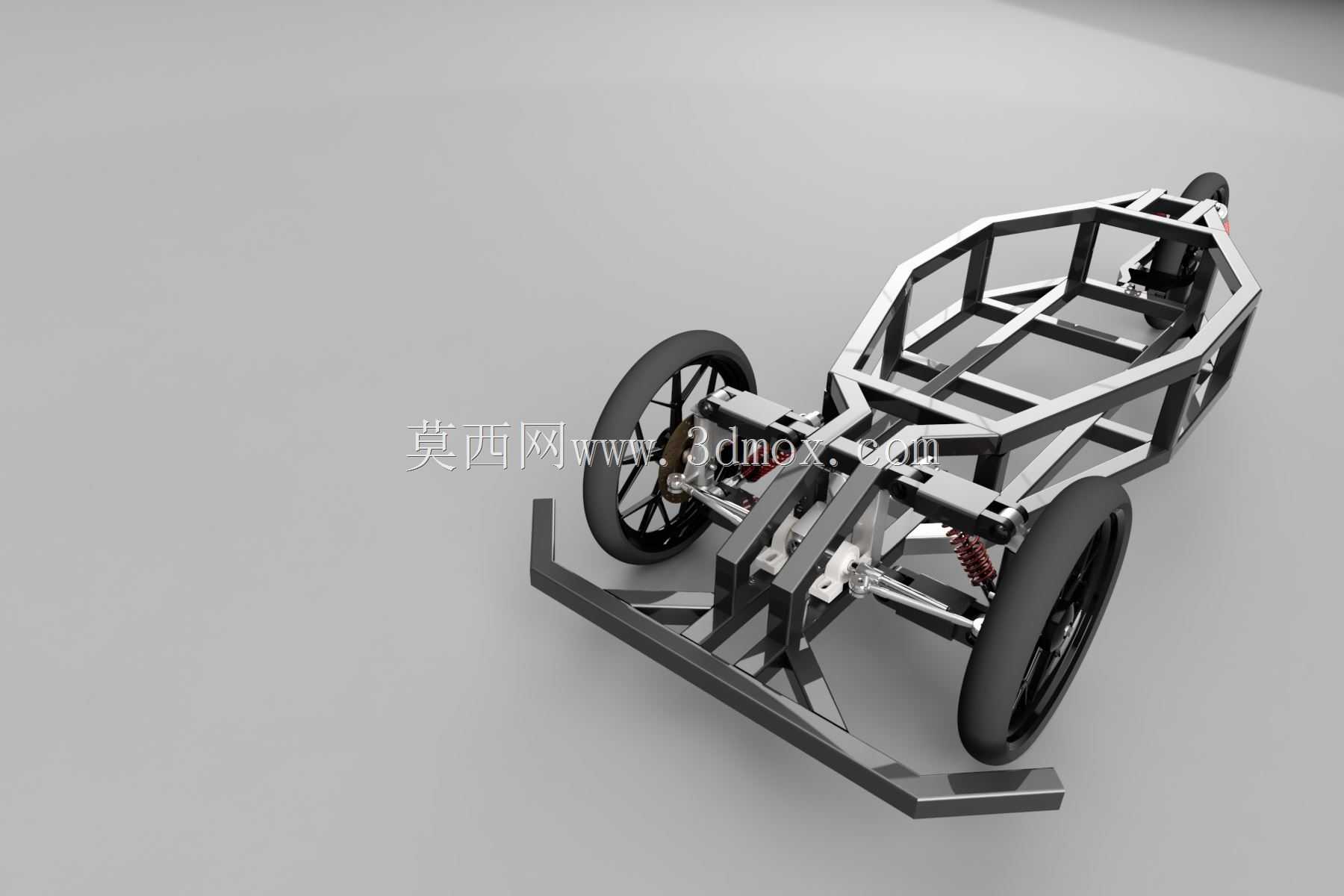

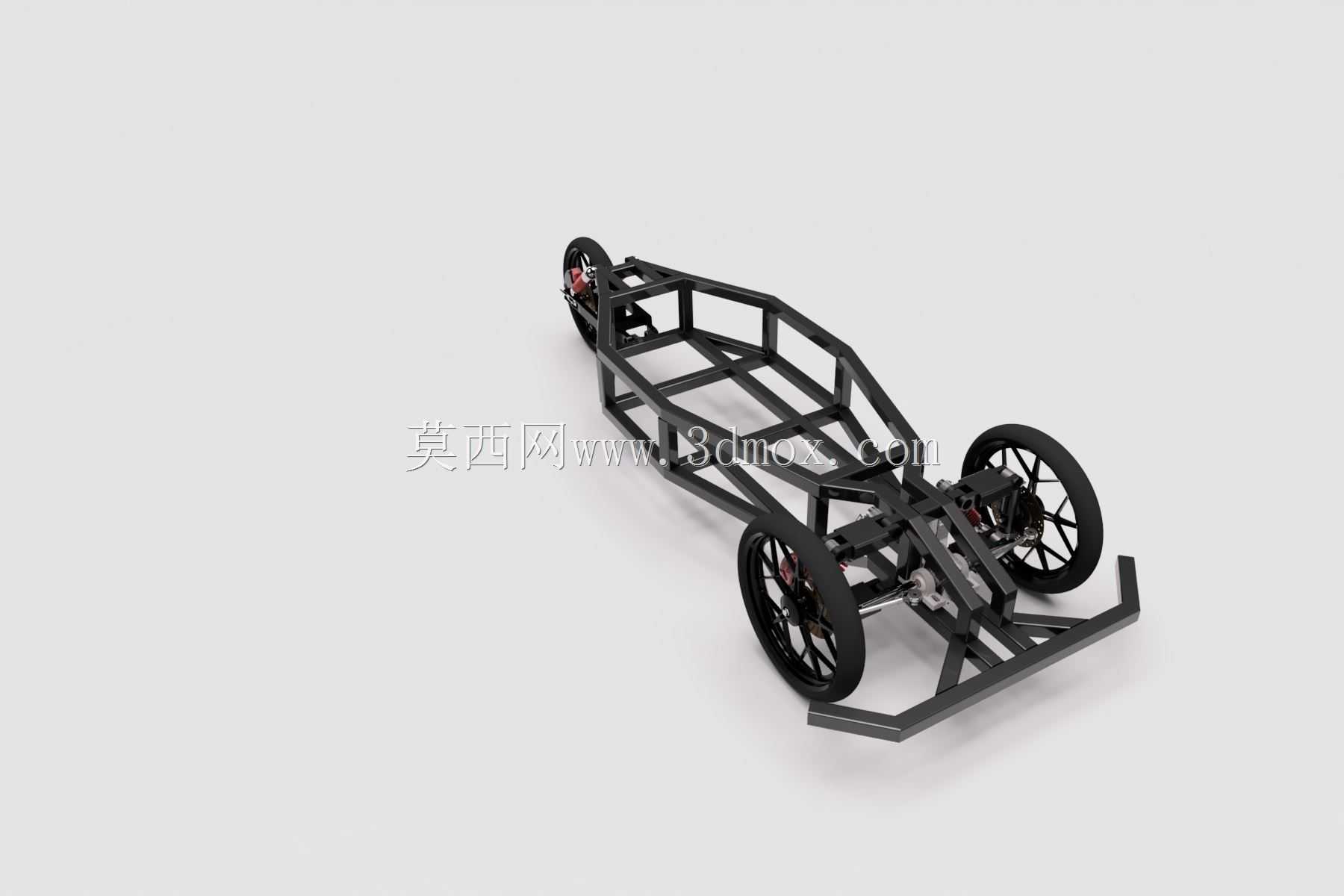

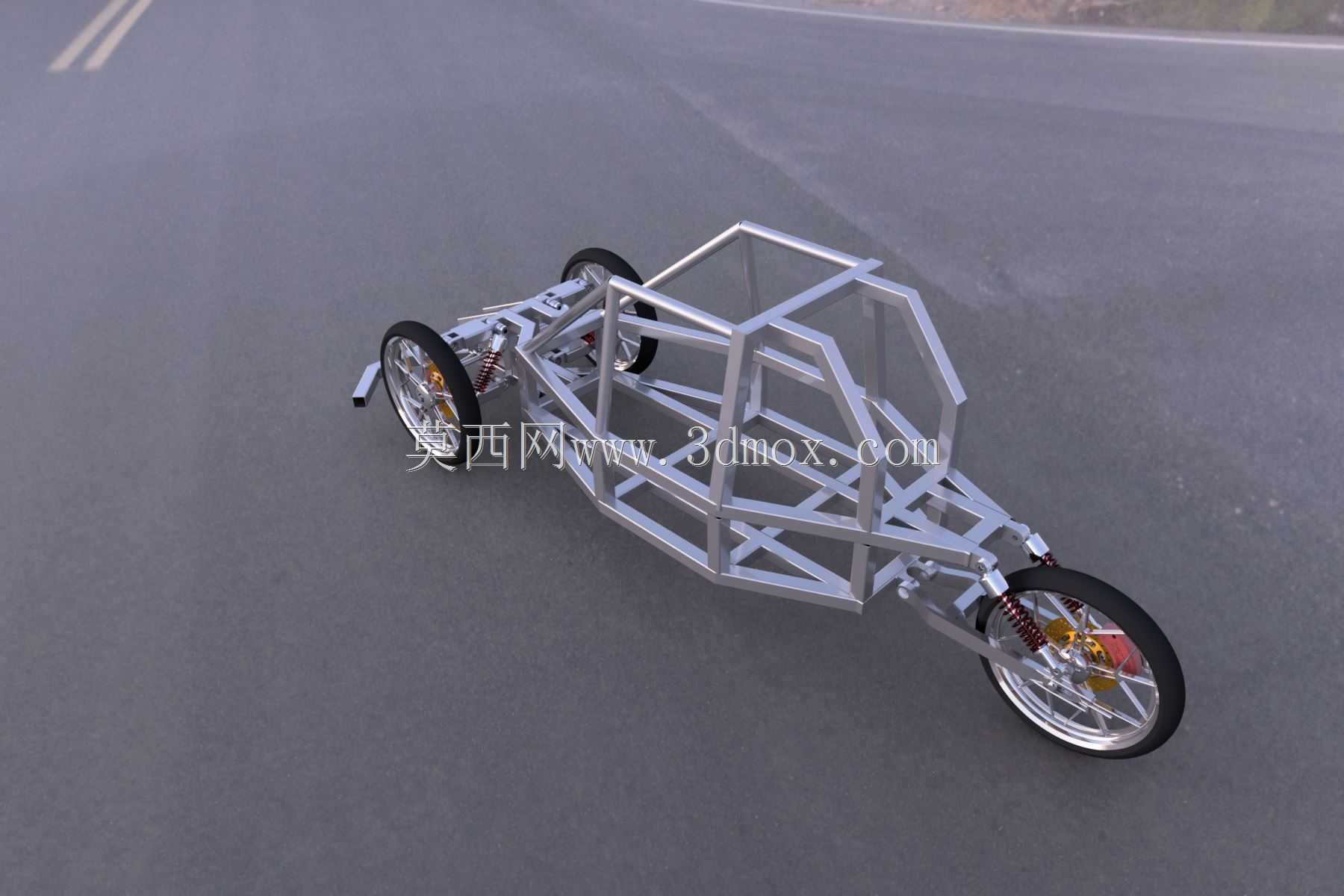

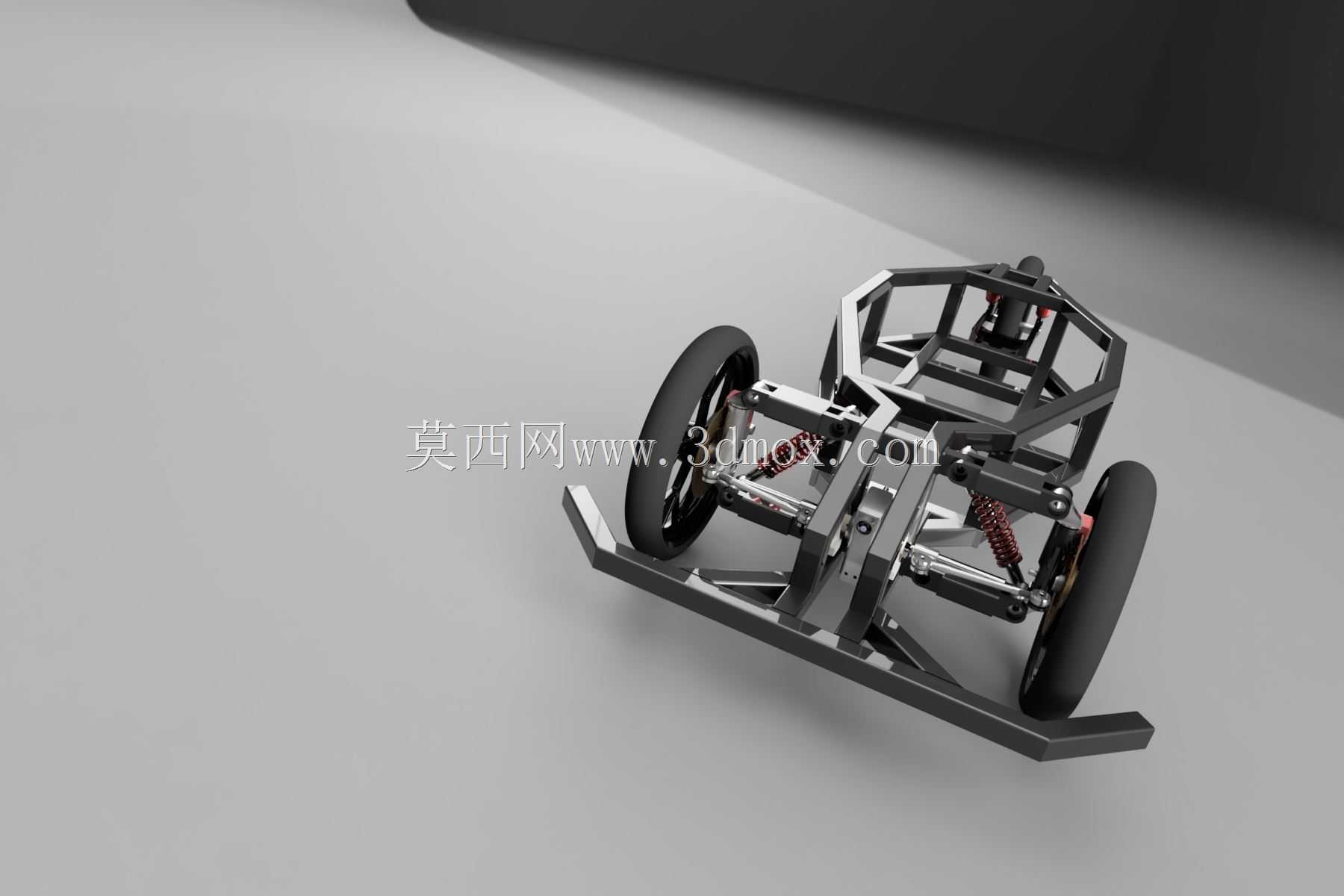

该结构为小型三轮原型车的核心承载车架，主要面向小型电动代步车、低速场地作业车、大学生方程式轻量化赛车原型验证等应用场景，作为整车的核心承载基体，承担着整合所有行走、操控、动力部件的核心作用，是整车性能验证阶段的核心结构载体。在实际使用场景中，该车架需要承接驾乘人员载荷、车载动力源重量、行驶过程中来自路面的冲击载荷，同时为转向机构、减震单元、制动组件、行走轮系提供精准的安装定位基准，保障整车行驶过程中的结构稳定性与操控一致性。从功能特性来看，该车架采用空间桁架式结构设计，整体以金属管材通过焊接接头拼接成型，相比传统冲压焊接式单片车架，桁架结构能够在更低的自重下实现更高的结构刚度，有效降低整车整备质量，提升小型车辆的动力利用效率。车架前部采用双叉臂式独立悬架安装布局，匹配螺旋弹簧减震单元，能够在车辆经过颠簸路面时，通过减震器的伸缩行程过滤路面传递的竖向冲击，减少车架本体承受的交变载荷，延长结构疲劳寿命；前部两侧预留了转向节的安装点位，可匹配转向拉杆组件实现前轮转向功能，前轮集成了盘式制动系统安装位，能够通过制动卡钳夹紧制动盘实现行驶过程中的减速与驻车制动。车架后部采用单轮布局的安装结构，预留了后轮轮毂的安装轴孔，可根据动力方案选择轮毂电机直驱或者链传动后置动力的布置形式，车架中部的桁架空腔可用于放置动力电池组、控制器等核心部件，前后载荷分配经过初步调校，能够保障行驶过程中的轴荷平衡，避免转向过度或者转向不足的操控问题。在设计思路上，该车架优先遵循轻量化与结构强度平衡的原则，所有管材的走向均沿着载荷传递路径布置，在悬架安装点、制动安装点等应力集中区域，通过增加加强筋、局部加厚管材壁厚的方式提升局部强度，避免行驶过程中出现结构开裂、变形的问题；车架前部设置了突出的防撞结构，在发生低速碰撞时能够通过结构变形吸收冲击能量，保护中部核心部件与驾乘人员的安全。从安装边界与尺寸来看，该车架整体宽度适配常规小型车辆的轮距要求，前轮轮距控制在1.2米以内，整车长度控制在1.8米左右，能够满足狭窄场地的通行需求，所有安装点位的孔位均按照通用小型车零部件的安装尺寸设计，可直接适配市面上常见的小型车轮毂、减震器、制动卡钳等标准件，无需额外进行改装适配，能够大幅缩短原型车的组装调试周期，为后续的整车性能测试、外观覆盖件设计提供可靠的结构基础。
