多啮合复合传动齿轮联动机构

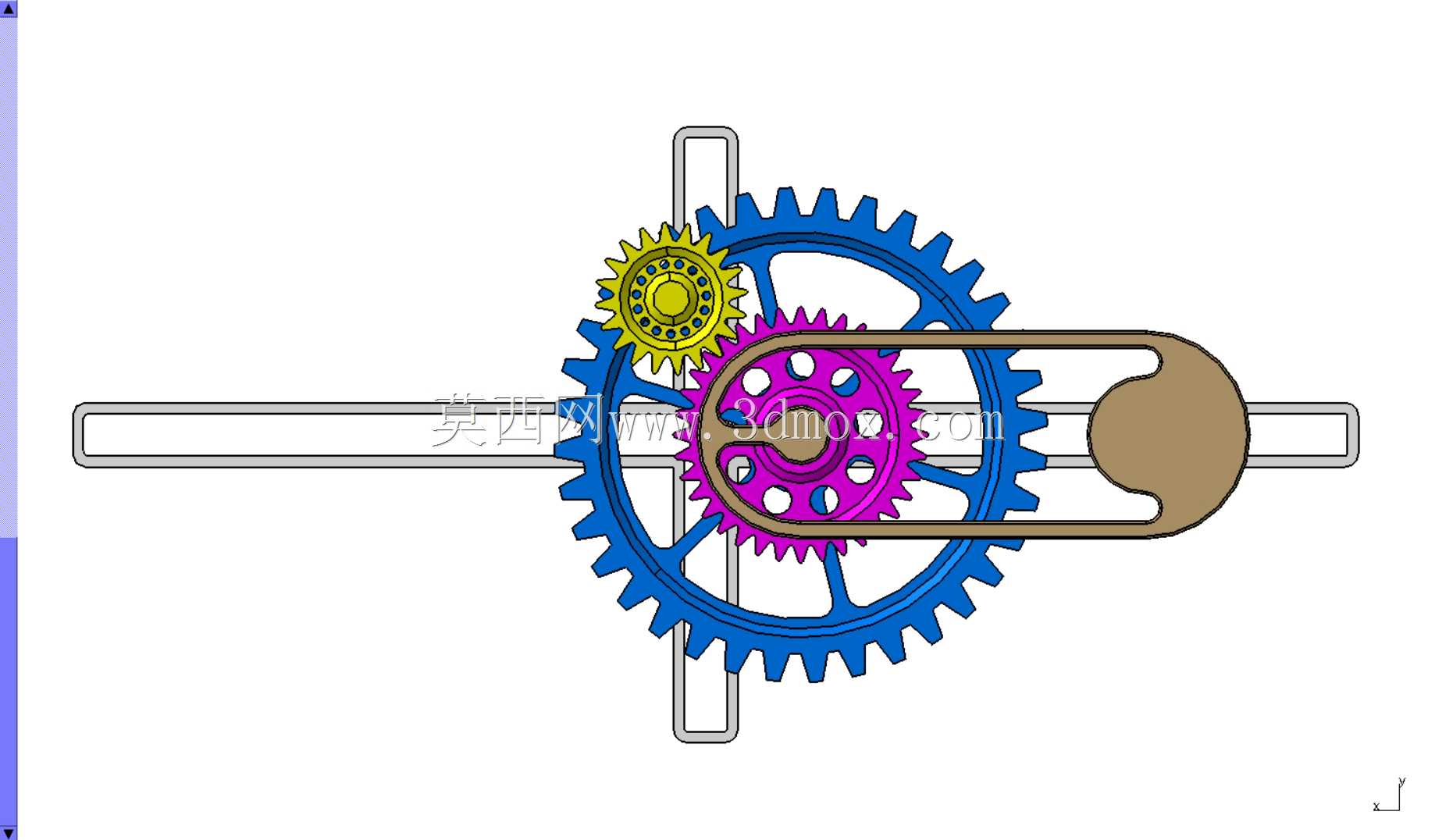

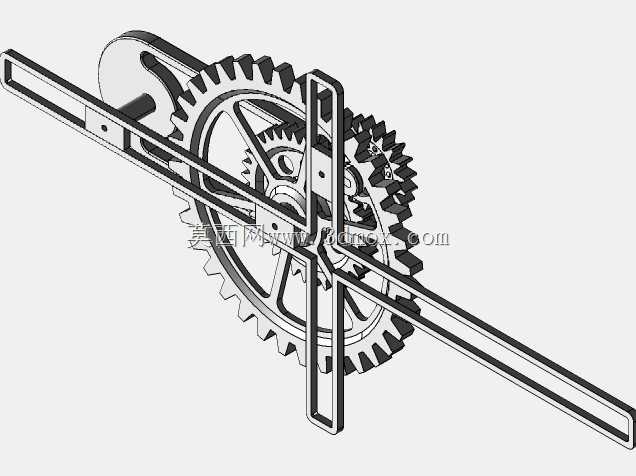

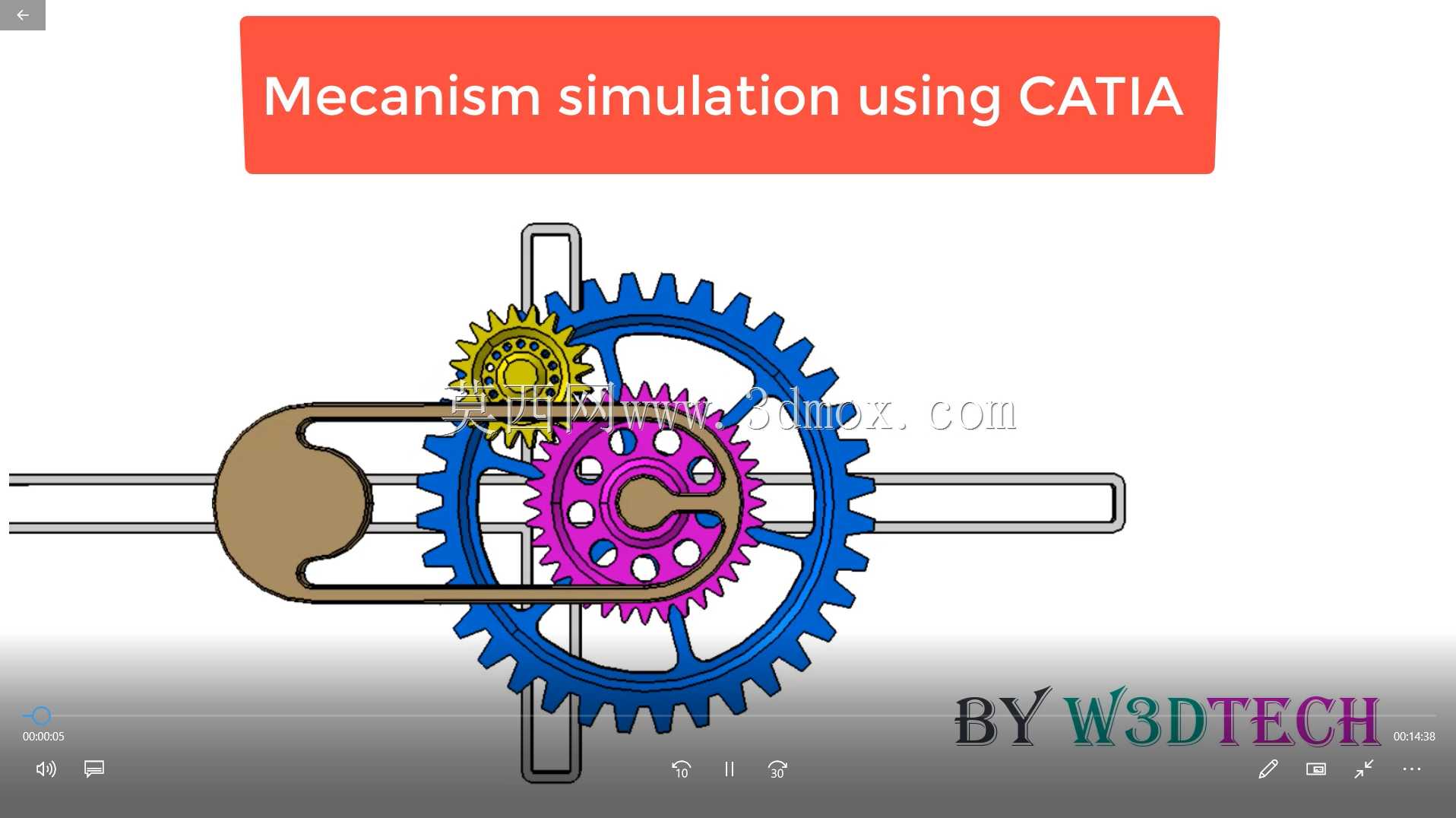

这套多啮合复合传动齿轮联动机构，主要面向小型精密传动场景设计，可广泛应用在轻工机械进给单元、小型自动化设备间歇送料模块、教学演示教具、精密仪器调速结构中，承担动力分流、转速匹配、运动方向转换的核心作用，能够将单轴输入的旋转动力，通过不同齿数齿轮的啮合配比，输出多组不同转速、不同转向的旋转运动，适配需要同步驱动多个执行端的紧凑安装场景。整套机构采用同轴嵌套与平行轴啮合结合的布局思路，大直径蓝色主齿轮作为核心动力承接件，中部嵌套同轴的紫色中间轮，侧部啮合小直径黄色增速齿轮，同时搭配U型导槽与摆臂结构实现齿轮啮合过程中的位置补偿，避免加工公差带来的卡滞、打齿问题。设计过程中优先考虑紧凑安装边界，整体结构沿横向导杆方向延展，纵向尺寸控制在主齿轮齿顶圆直径范围内，安装时仅需固定两端导杆支座即可完成主体定位，不需要额外搭建复杂的支撑框架，能够直接嵌入现有设备的预留安装空间，大幅降低设备改造的结构改造成本。功能特性上，这套机构通过不同齿数齿轮的配比，可实现固定传动比的精准动力传输，黄色小齿轮与主齿轮的大传动比设计可实现高速输出，适配需要高速旋转的执行端；紫色中间轮既承担惰轮的转向调整作用，也可外接输出轴实现中速动力输出；主齿轮自身可作为低速大扭矩输出端，单套机构即可同时满足三种不同转速扭矩的动力输出需求，替代传统多组齿轮副堆叠的传动方案，有效缩减传动单元的整体体积。导槽与摆臂的组合设计，能够让齿轮在啮合传动过程中自动补偿轴系的微小窜动，即使在长期运行出现轴套磨损的情况下，也能保持齿面的有效啮合面积，降低运行噪音与齿面磨损速率，延长机构的整体使用寿命。齿形采用标准渐开线设计，啮合重合度高，传动过程中冲击小，运行平稳，既可以用于实际工业生产场景的动力传输，也可作为机械原理教学的演示载体，直观展示定轴轮系的传动比计算、啮合传动的运动规律、多轮联动的动力分流逻辑，帮助学习者快速理解齿轮传动的核心原理。
