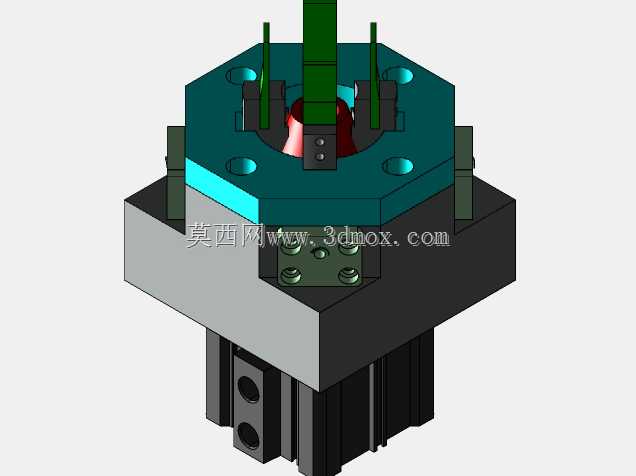

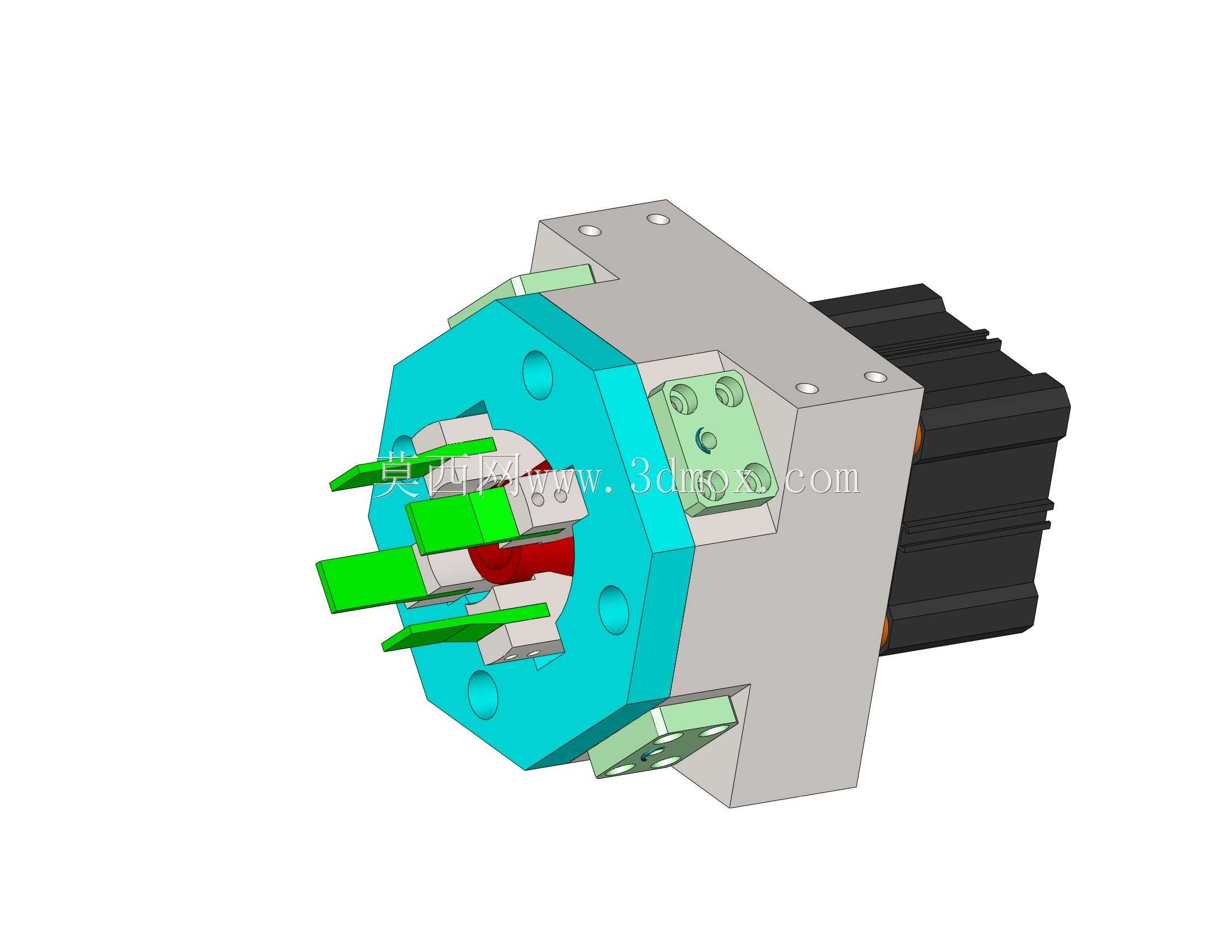

精密膨胀式专用夹持卡盘结构设计

这款膨胀式专用卡盘是面向精密机加工、自动化上下料场景开发的专用夹持工装，主要应用于薄壁环形工件、异形轴类零件的装夹定位环节，能够解决传统三爪卡盘装夹薄壁件时易产生夹持变形、定位同轴度不足的痛点，在精密车床加工、自动化检测工位、小型零件装配产线中都能适配使用。在实际生产场景中，这类卡盘常搭配回转驱动单元、直线进给模组使用，既可以安装在数控车床主轴端完成工件的车削加工装夹，也可以集成在自动化桁架机械手上完成工件的工位转移夹持，针对壁厚不足1mm的薄壁套筒类零件，膨胀式的夹持方式能够实现全周均匀受力，避免局部夹持力过大导致的工件形变，保障后续加工或检测的精度稳定性。从功能特性来看，该卡盘采用内部膨胀芯轴驱动外部夹持爪片的结构，驱动端集成了气动执行模块，通过气压输入推动内部活塞位移，带动前端的膨胀块产生径向均匀扩张，夹持爪片采用分体式弹性结构设计，能够自适应贴合工件内孔表面，夹持重复定位精度可以控制在0.01mm以内，同时夹持力可以通过输入气压大小进行线性调节，适配不同材质、不同壁厚工件的装夹需求，避免刚性夹持对工件表面造成压伤。在设计思路上，这款卡盘采用模块化分层设计思路，后端的驱动单元与前端的夹持执行模块采用法兰式连接结构，可根据不同的工件夹持尺寸快速更换前端夹持头，无需整体拆卸卡盘主体，大幅降低产线换型的调试时间；主体安装基座采用标准化的安装孔位设计，能够直接适配市面上主流的机床主轴安装尺寸、自动化模组安装接口，无需额外制作过渡连接板。从外形尺寸与安装边界来看，卡盘主体整体呈阶梯式圆柱加方形安装座的组合结构，前端夹持端的最大外径适配常规小型精密零件的加工空间，不会与加工刀具、周边检测传感器产生运动干涉，后端驱动模块的轴向长度经过紧凑化设计，在保证足够活塞行程的前提下尽可能缩短整体轴向尺寸，降低安装时对设备主轴端的空间占用，安装基座上的定位销孔与螺纹孔采用对称式布局，既可以保证安装时的同轴度定位精度，也能承受高速回转时的离心力载荷，保障设备高速运转时的夹持稳定性。卡盘前端的夹持爪片采用耐磨合金材质制作，长期使用磨损后可单独更换，降低后期维护成本，内部的密封结构采用耐油耐磨的橡胶密封圈，能够适配车间内有切削液、润滑油的工作环境，延长整体使用寿命。
