卧式釜式重沸器内部换热结构设计

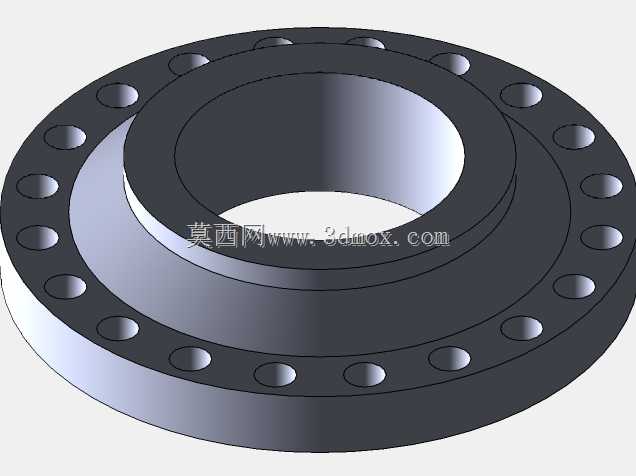

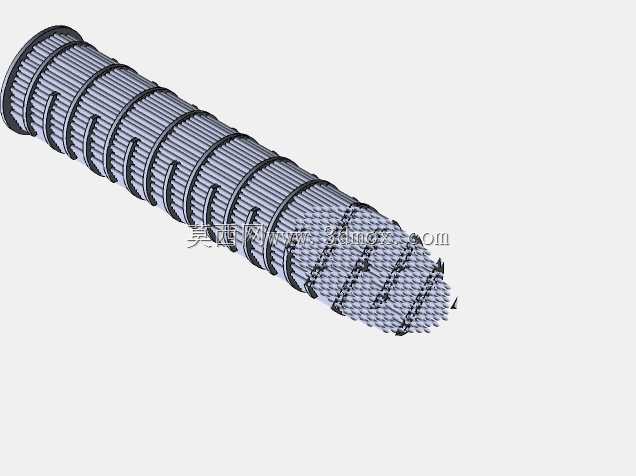

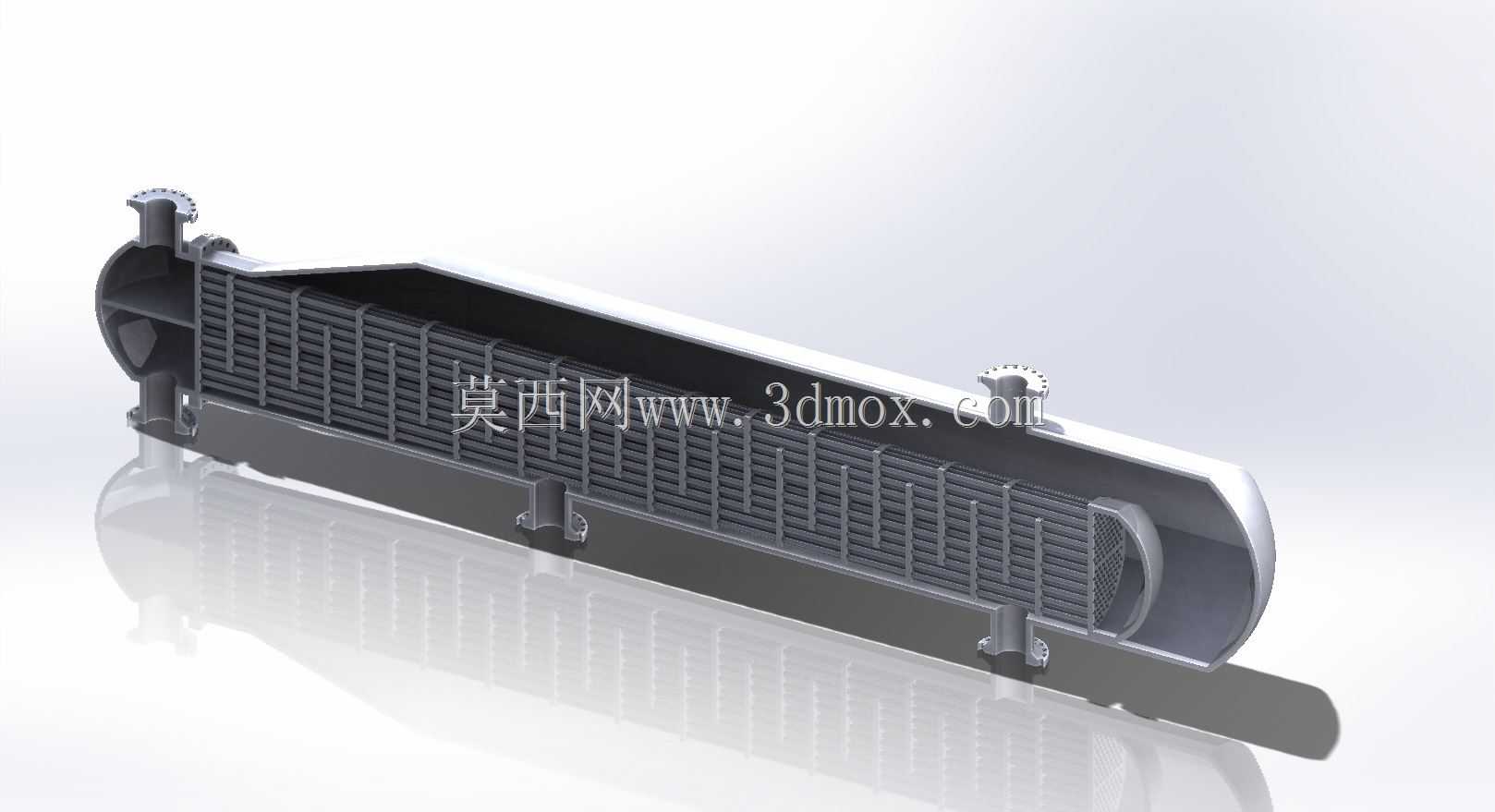

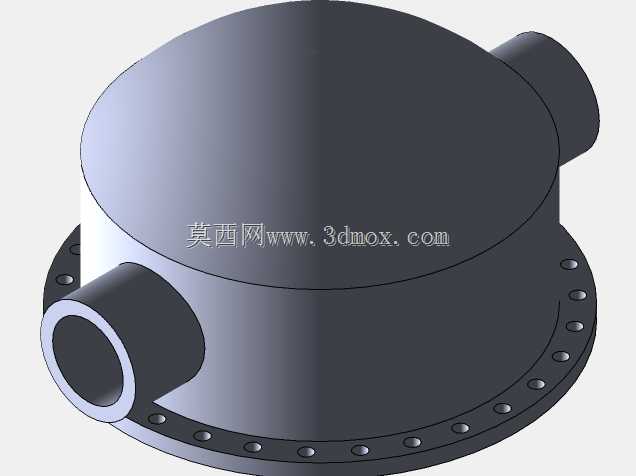

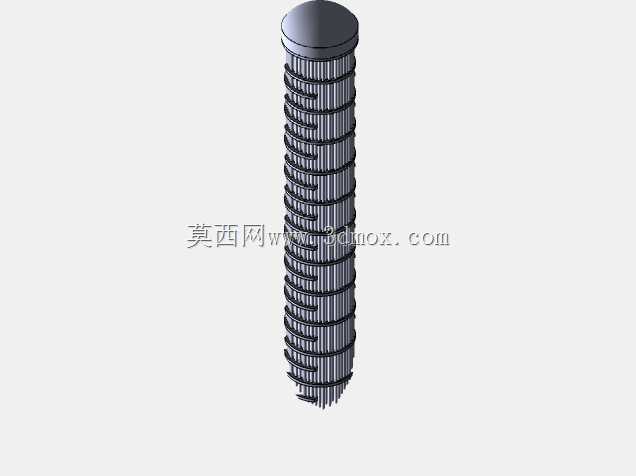

该釜式重沸器主要应用于石油炼制、化工精馏、溶剂回收等工艺环节，常与精馏塔配套安装在塔底侧方或紧邻塔体的安装平台上，核心作用是将塔底输送来的液相介质加热汽化，为精馏塔提供持续上升的气相物流，保障精馏过程的气液传质动力，是精馏系统中实现介质相变分离的核心换热设备。从实际用途来看，这款重沸器可适配易结垢、含少量固体颗粒的工艺介质，卧式釜体的结构设计能够预留足够的气液分离空间，避免汽化后的气相携带液滴进入塔内影响精馏纯度，相比普通列管式换热器，它的蒸发空间更大，操作弹性更宽，能够适应工艺负荷在较大区间内波动的生产场景。在功能特性上，该设备采用卧式长条形壳体结构，内部排布密集的换热管束，管束外侧设置折流支撑结构，既可以强化壳程介质的湍流程度提升换热效率，也能对长尺寸换热管形成有效支撑，避免介质流动冲击引发管束振动损坏；壳体两端采用可拆式端盖结构，方便后期抽出管束进行结垢清理与检修维护，壳体底部设置的支撑鞍座可匹配常规混凝土或钢制安装平台的固定要求，顶部与侧面预留的工艺接口可分别对接气相返回管线、液相进料管线与热源进出口管线。从设计思路来看，这款设计优先保障换热效率与运行稳定性，管束排布采用等间距正三角形排列，在有限的壳体截面内最大化布置换热面积，同时预留足够的壳程流道避免介质流动阻力过大；釜体上部的扩容段设计严格按照气相流速要求计算截面尺寸，确保气相上升速度控制在液滴沉降临界速度以下，实现高效的气液初步分离；安装边界方面，设备整体为长条形卧式布局，安装时需在两端鞍座位置预留不小于管束长度的抽芯检修空间，壳体周边预留足够的管线安装与操作巡检空间，鞍座的安装孔位间距与高度可适配常规工业装置的管廊与平台布置要求，无需额外定制复杂的安装支架即可完成现场装配。
