多排管组式工业换热装置结构设计

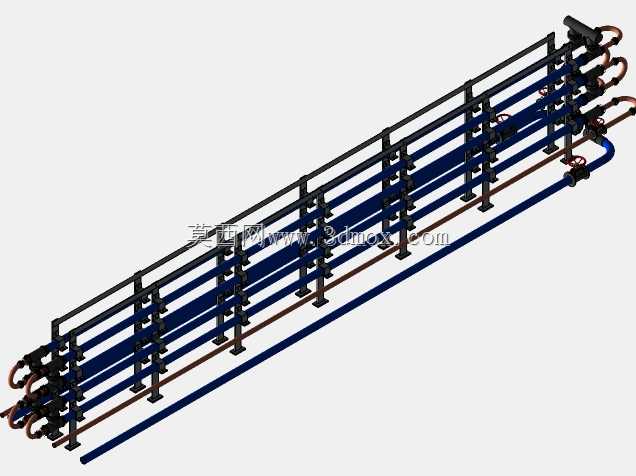

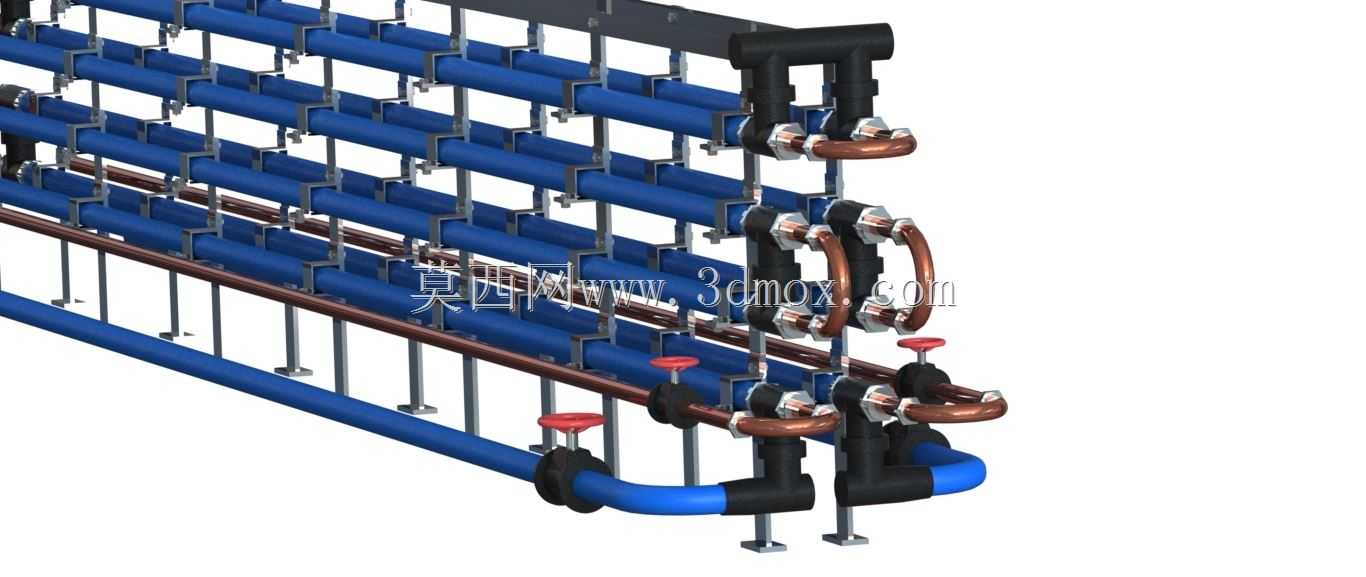

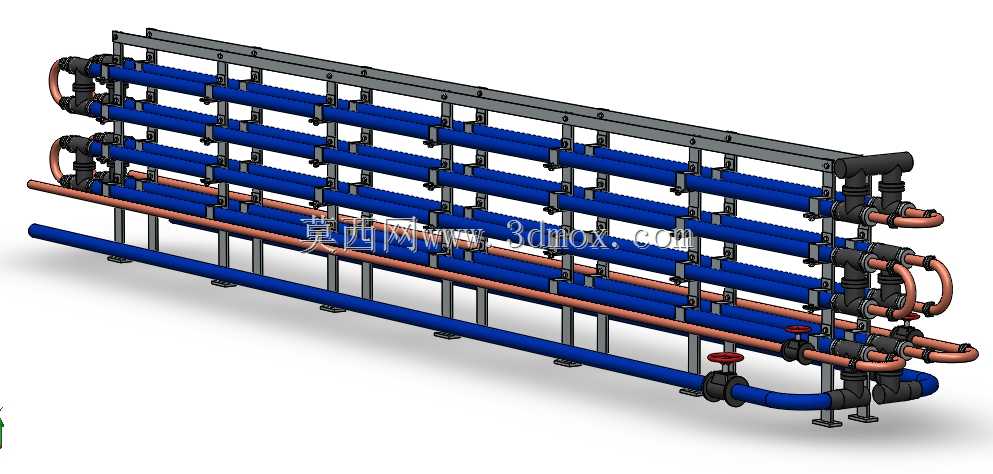

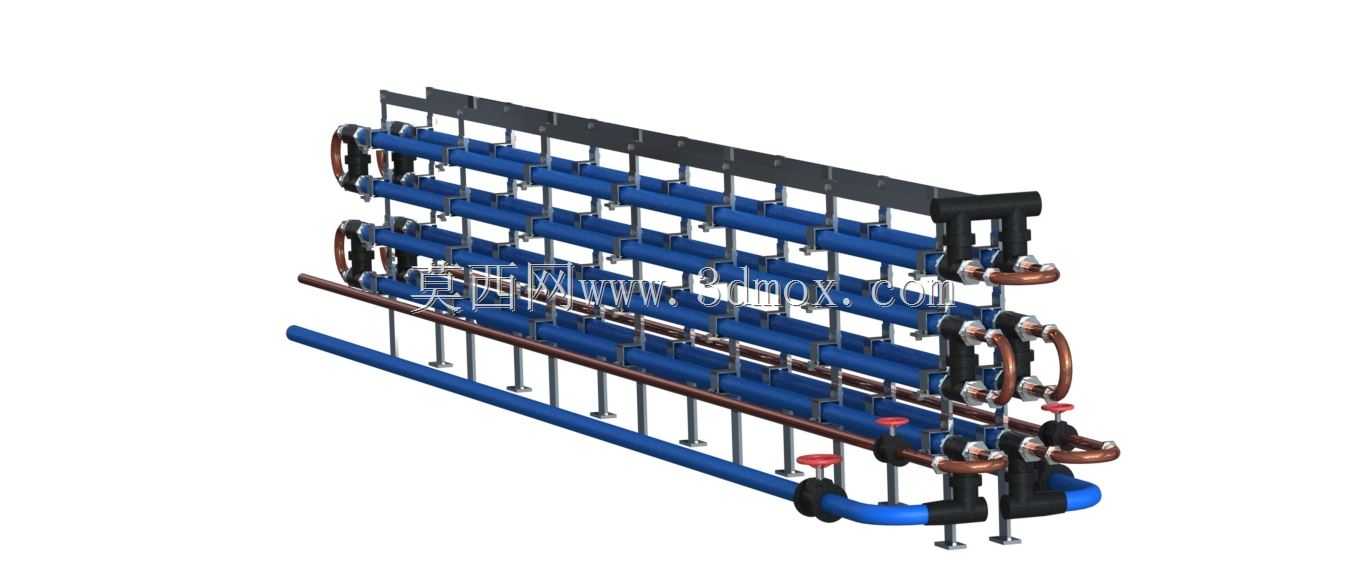

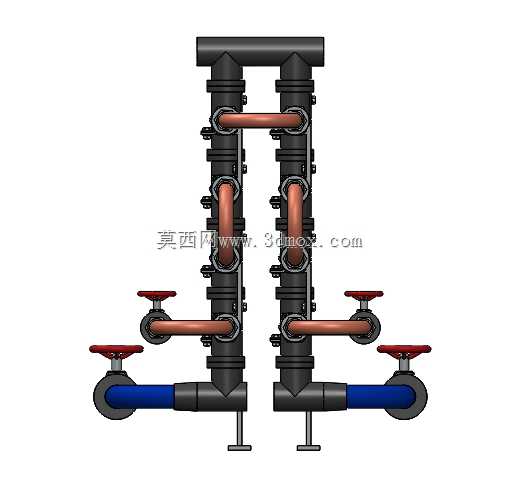

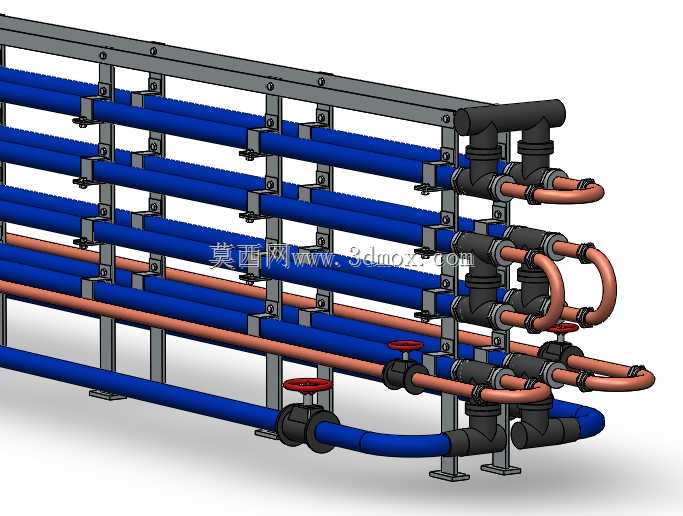

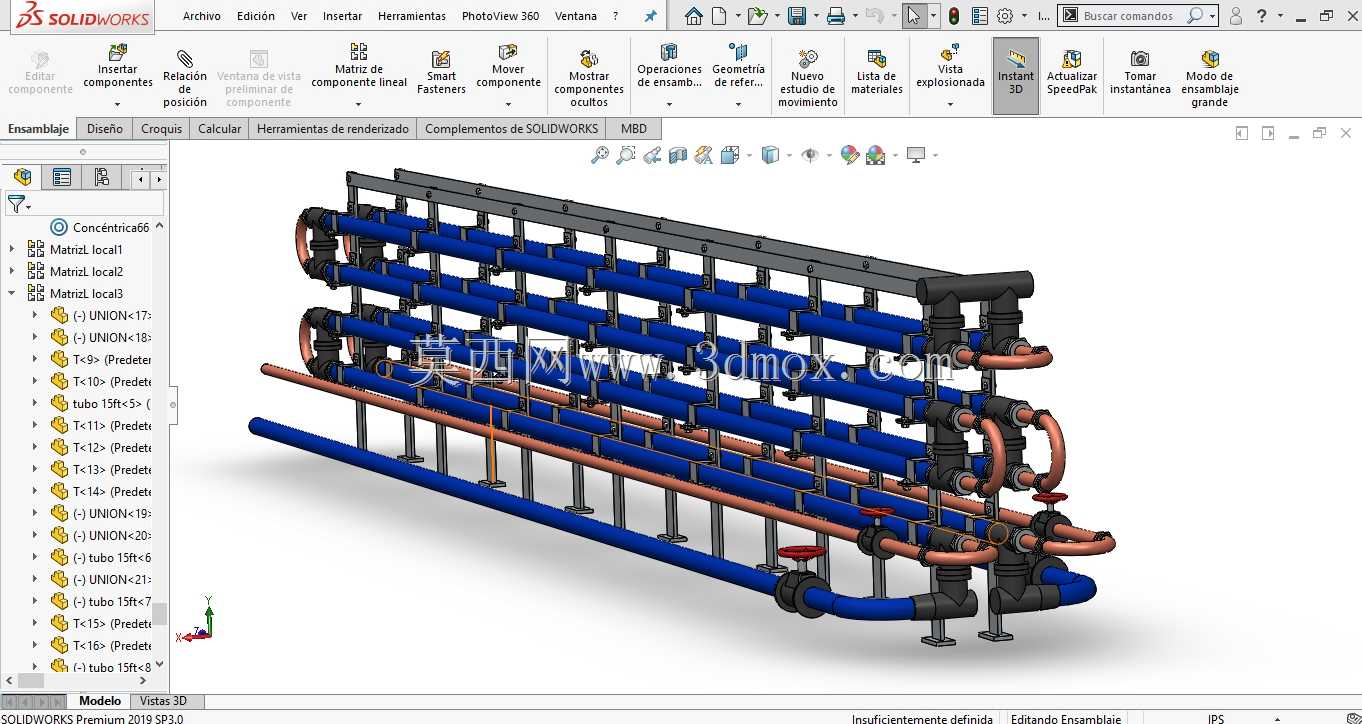

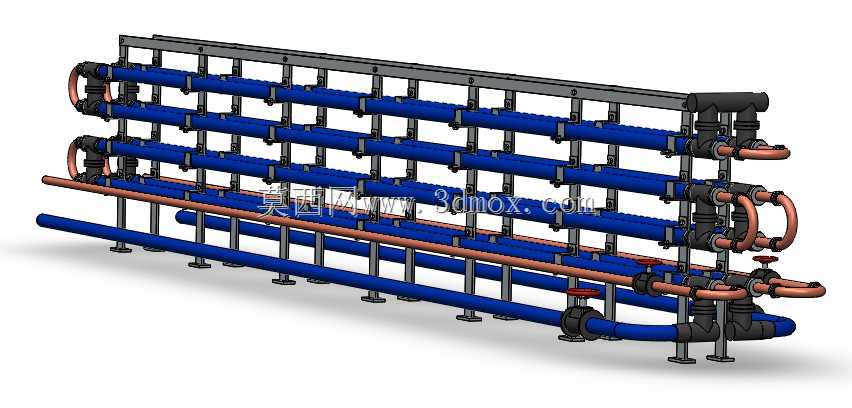

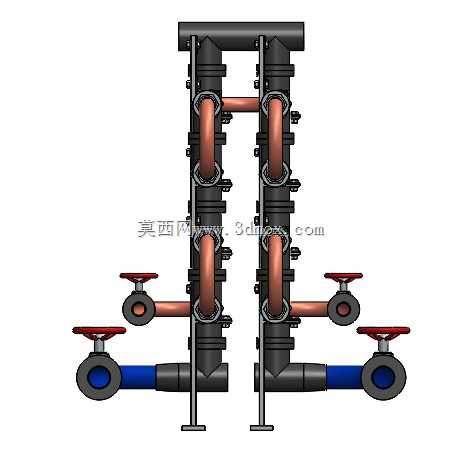

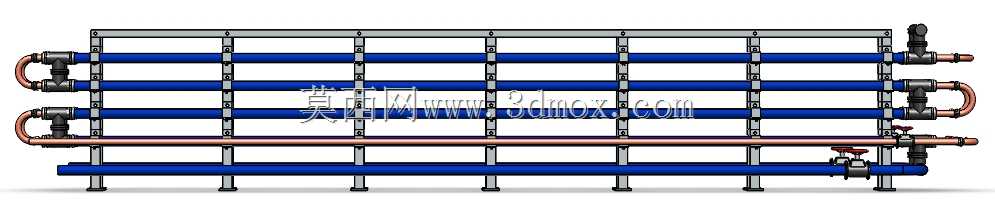

这款换热装置主要面向工业流体温控场景设计，可广泛应用于化工生产流程中的介质冷却、暖通系统的热量置换、液压设备的油温调控、食品加工生产线的物料恒温处理等场景，核心作用是在两种不同温度的流体之间实现高效热量传递，既可以完成高温流体的余热回收，也能实现待冷却介质的快速降温，保障整套生产系统的温度参数稳定在工艺要求区间内。从功能特性来看，该装置采用多排平行换热管组排布结构，蓝色换热管段为冷热介质的核心换热接触面，铜质弯管负责实现同程管路的连通转向，底部与侧边的大口径管路分别作为两种介质的进出主通道，管路上配置的手动阀门可实现单路介质的通断控制与流量调节，方便现场运维时的管路切换与检修操作。整套结构采用框架式支撑设计，金属支架沿管组长度方向等距分布，为整排换热管路提供稳定的承托力，避免长管路运行过程中出现形变移位。设计过程中充分考虑了现场安装的适配性，整体采用长条形卧式布局，可直接固定在平整的设备基础或钢架平台上，安装边界预留了充足的管路对接空间，进出主管道的接口位置统一朝向侧下方，方便现场与外部工艺管路进行法兰或快装接头对接，无需额外改动管路走向。管组排布采用错层等距设计，既保证了换热管与外部空气或冷却介质的接触面积最大化，提升整体换热效率，也预留了足够的检修间隙，后期清理管外壁积尘、检查管路密封点时无需整体拆解设备。铜质弯管采用标准化弯头连接结构，与蓝色换热主管的连接位置做了密封强化处理，可承受常规工业工况下的管路压力，避免运行过程中出现介质渗漏问题。底部支撑脚设置了固定安装孔，可通过螺栓与安装基础牢固连接，抵消设备运行时管路内介质流动产生的轻微振动，提升长期运行的结构稳定性。
