皮带传动式齿轮电机驱动实验台架

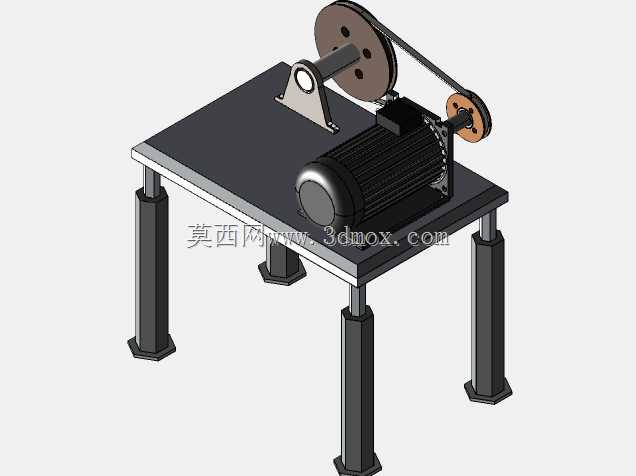

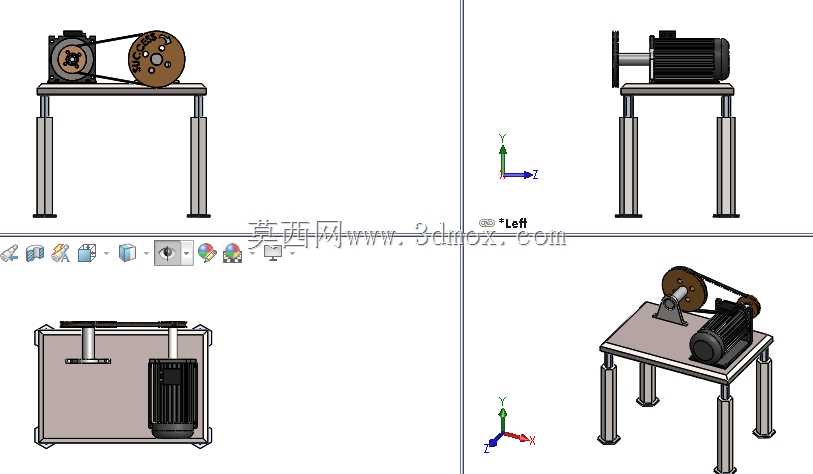

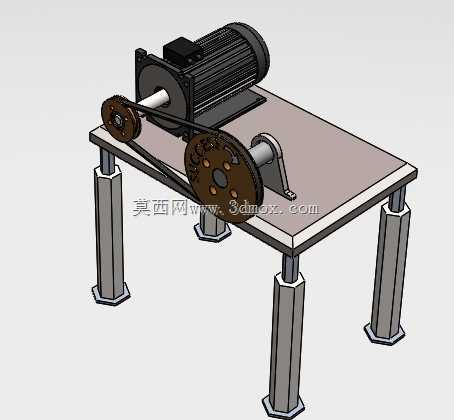

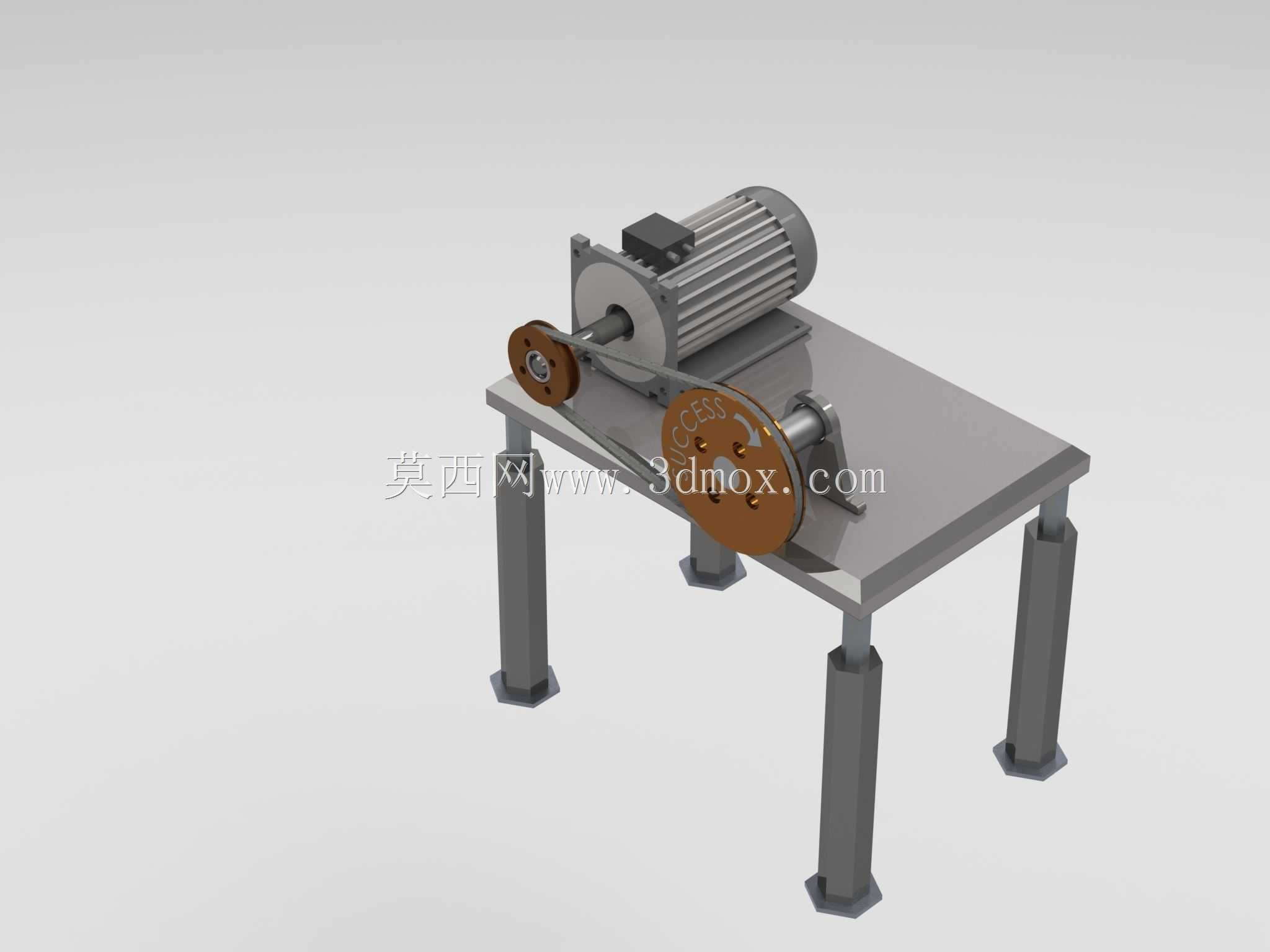

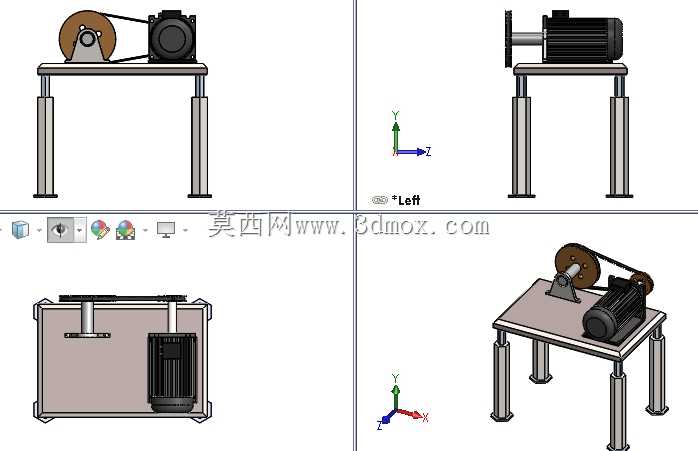

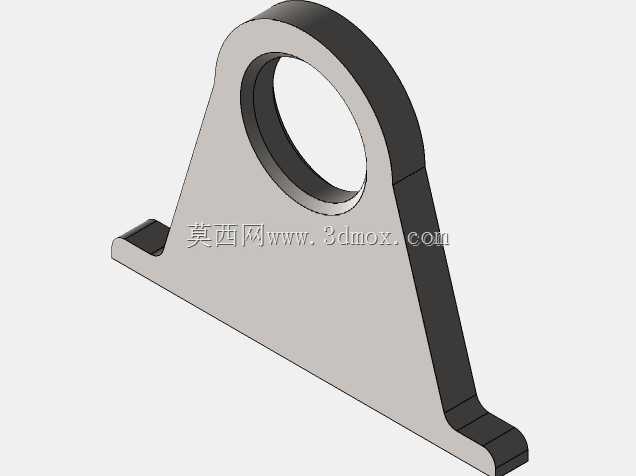

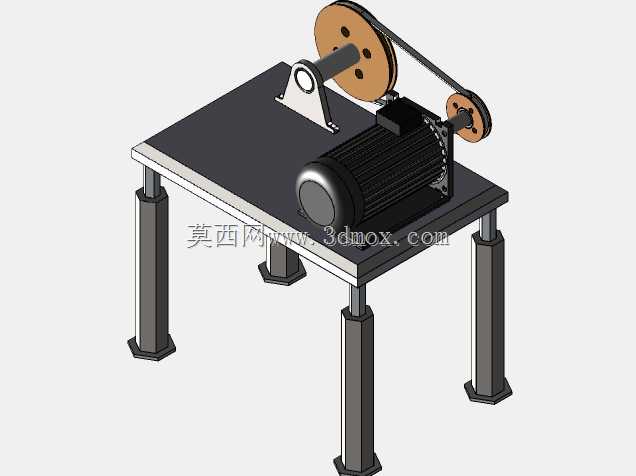

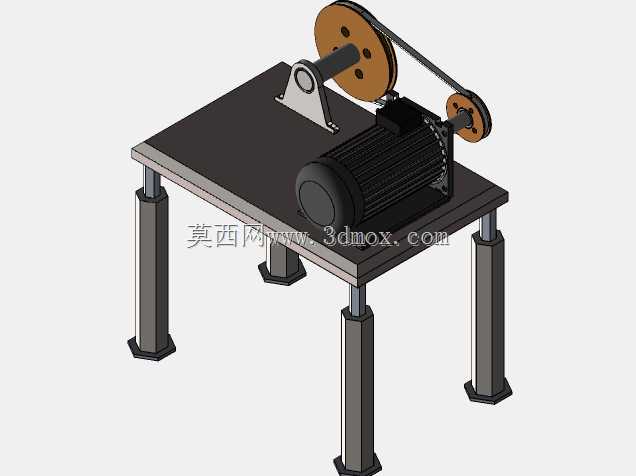

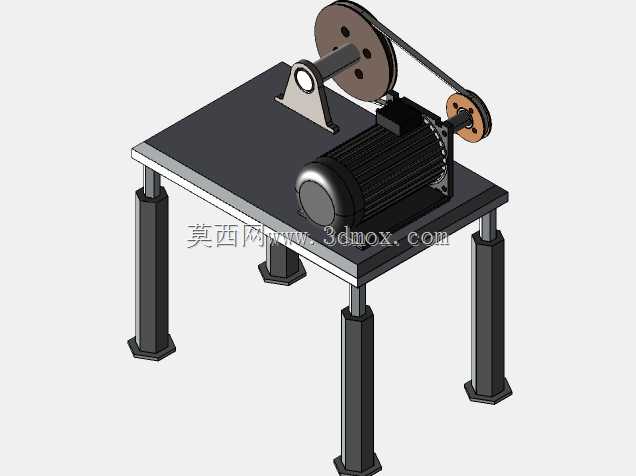

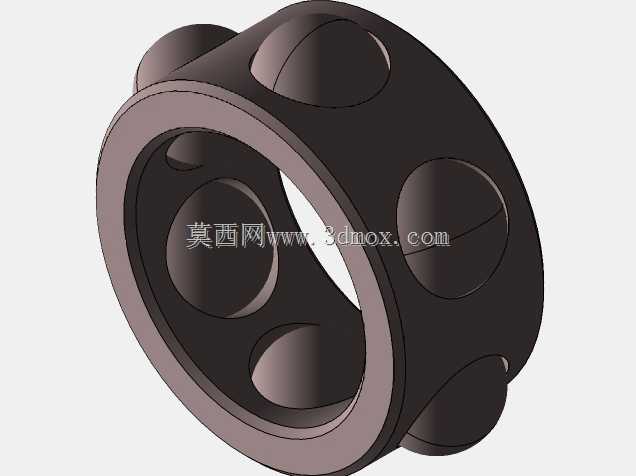

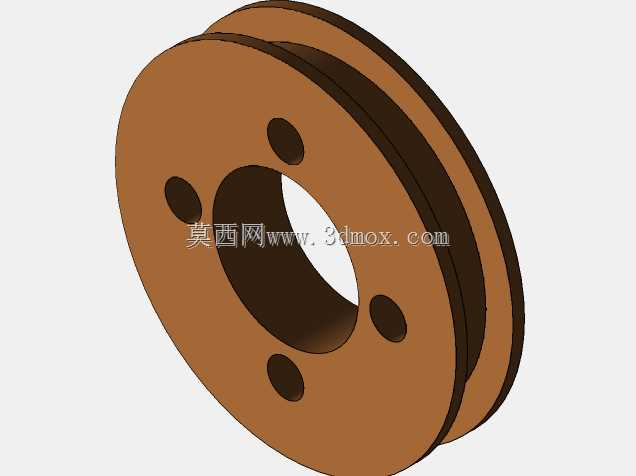

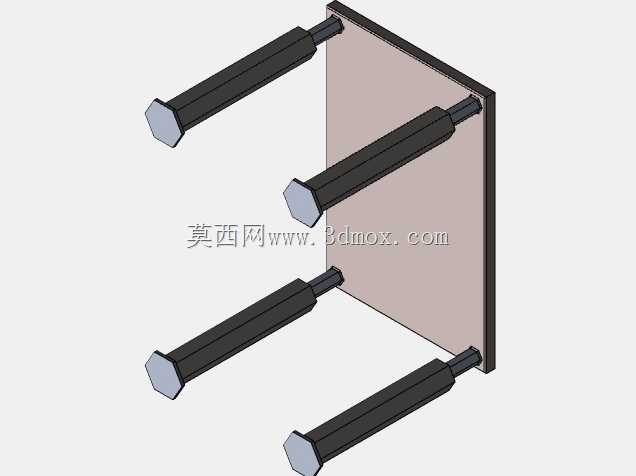

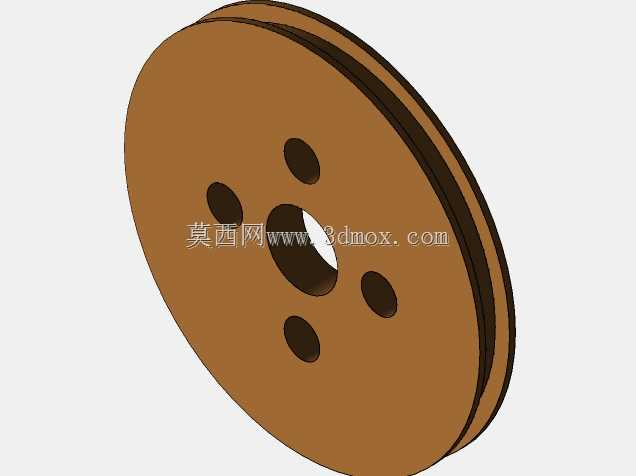

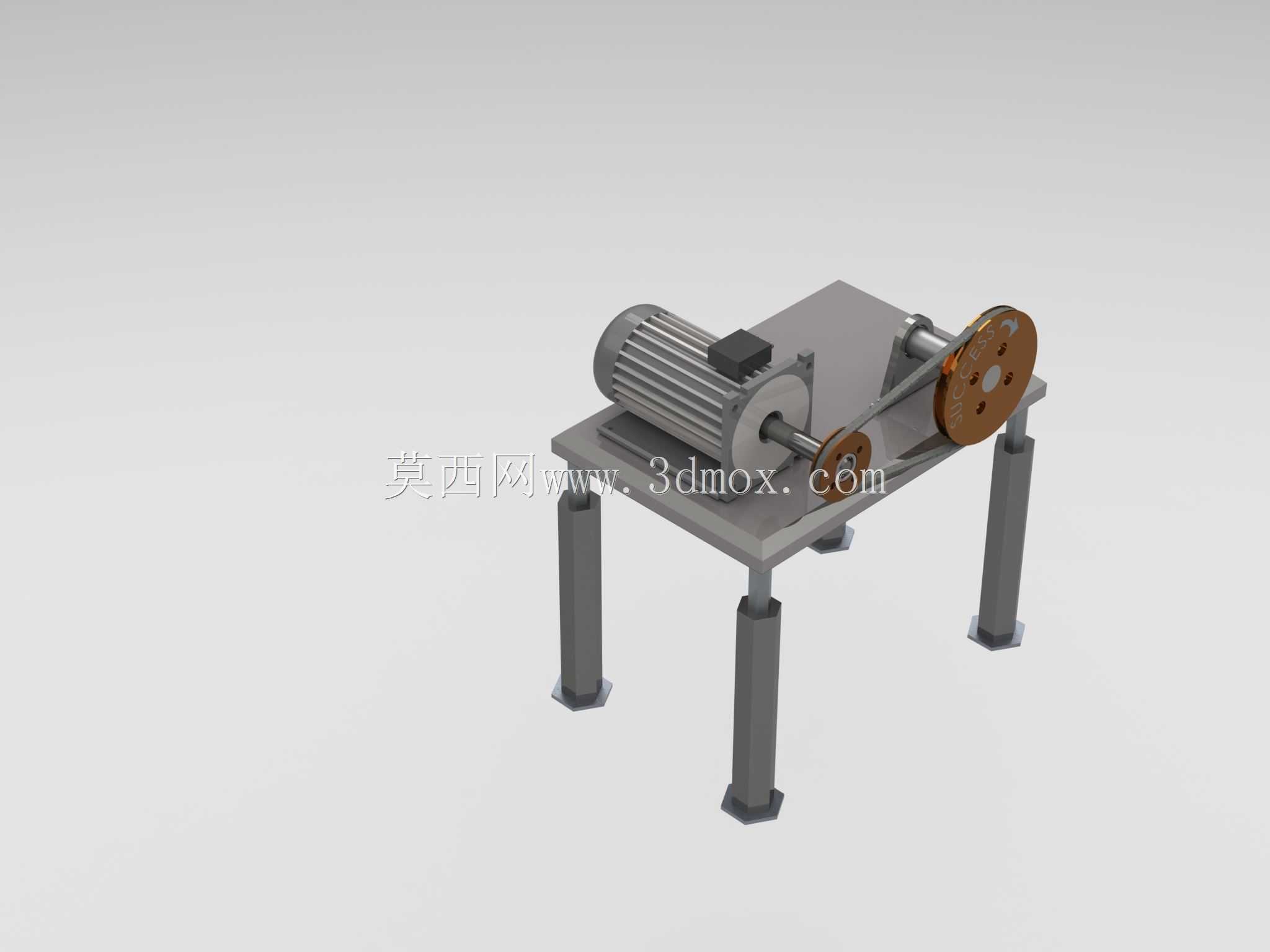

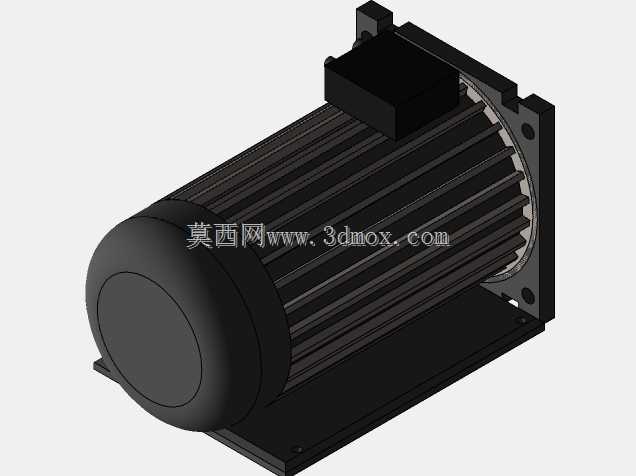

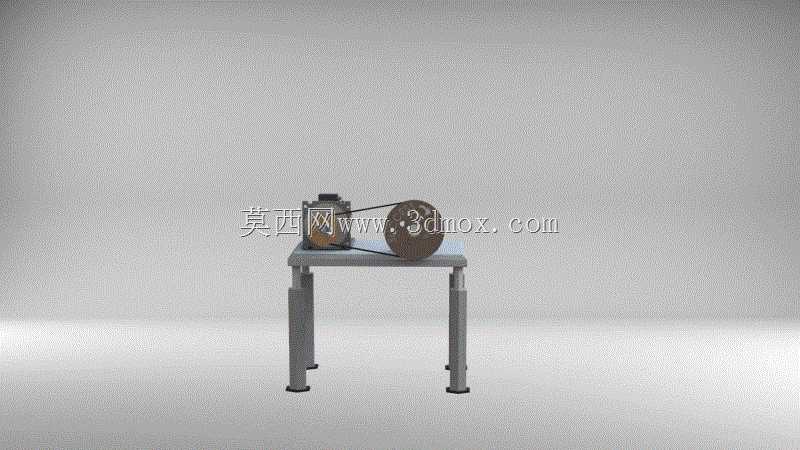

该齿轮电机驱动装置是面向机械原理教学演示、小型动力传输场景验证开发的实体台架结构，核心应用覆盖高校机械专业传动实验、小型自动化设备动力单元预研、轻工生产线辅助动力模组适配等场景，可直观展示带传动与齿轮传动结合的动力传递逻辑，帮助从业者快速理解减速增扭、传动比匹配的实际落地形式。整套装置以可调节高度的立式支架作为承载基础，支架采用四条等长圆柱支腿搭配底部防滑脚垫的结构，支腿与上层安装平台通过螺栓紧固连接，可根据实际安装空间、对接设备的高度差调整支腿伸出长度，适配不同的安装边界要求，安装平台预留多组标准安装孔位，可灵活调整动力组件、传动组件的固定位置，满足不同传动比测试时的中心距调整需求。动力输入端采用齿轮减速电机作为核心动力源，电机输出轴端通过顶丝固定主动皮带轮，动力经由三角皮带传递至从动轮侧，从动轮与输出转轴通过键连接实现周向固定，转轴两端分别搭配深沟球轴承与推力轴承组合支撑，深沟球轴承承担径向载荷抵消皮带张紧带来的径向力，推力轴承则承担轴向窜动带来的轴向载荷，避免转轴运转时出现偏磨、抖动问题，保障传动过程的平稳性。设计过程中优先考虑了传动组件的同轴度校准需求，电机安装座、轴承安装座均设置了微调腰型孔，装配时可通过塞尺校准皮带轮的平行度，避免皮带偏磨导致的传动效率下降、皮带过早损耗问题；皮带张紧度可通过调整电机安装座的前后位置实现，无需额外加装张紧轮即可满足不同负载下的张紧力要求，简化了整体结构。整套装置的横向安装边界控制在五百毫米范围内，纵向宽度不超过三百毫米，支腿最低安装高度为四百毫米，最高可调节至六百毫米，可直接放置在标准实验工作台面上使用，也可通过底部安装孔固定在设备机架内部作为内置动力单元。台架的所有棱角位置均做了倒圆角处理，避免实验操作过程中出现磕碰划伤，外露的传动皮带外侧可按需加装安全防护罩，满足教学场景的安全操作规范。该装置可实现定传动比动力输出，通过更换不同直径的皮带轮即可调整输出转速与输出扭矩，适配不同负载的驱动需求，既可以作为独立的演示设备展示带传动、齿轮减速的工作原理，也可以作为动力模块集成到小型输送线、实验测试设备、简易加工工装中，为终端设备提供稳定的可调速动力输出，其模块化的安装设计也便于后期的维护保养，出现易损件损耗时可快速完成轴承、皮带等部件的更换，降低运维成本。
