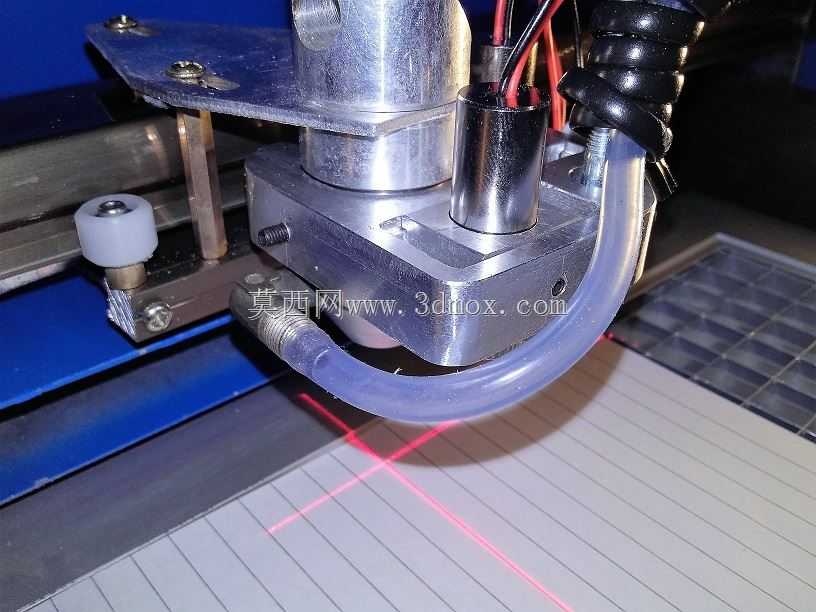

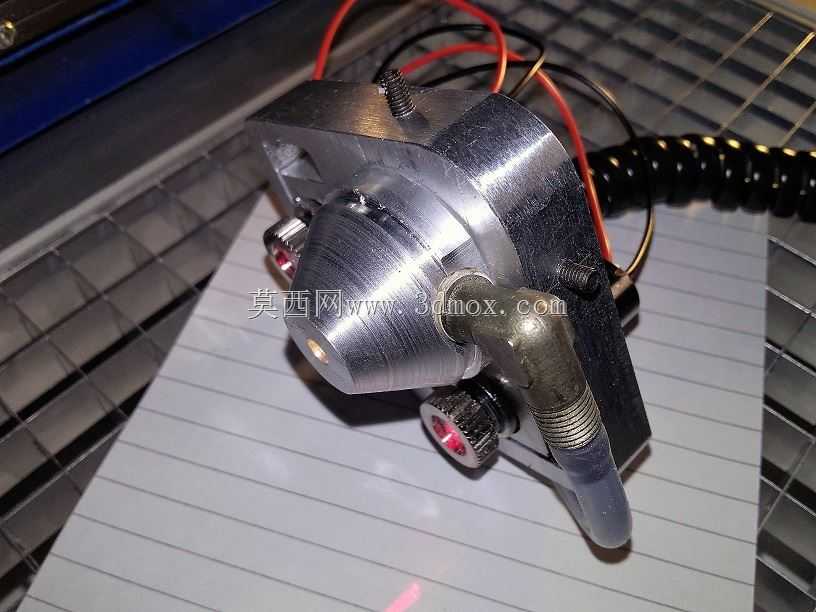

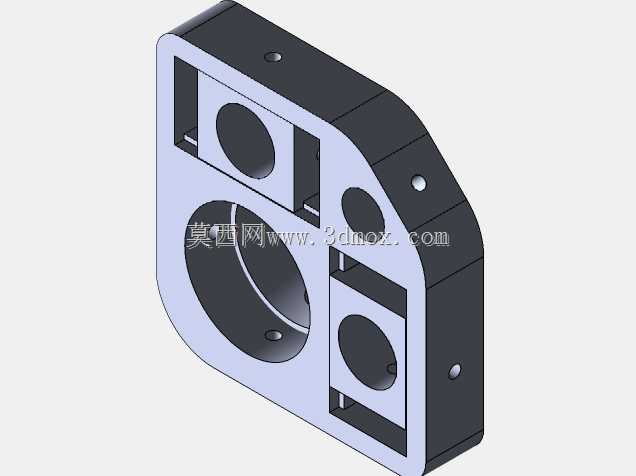

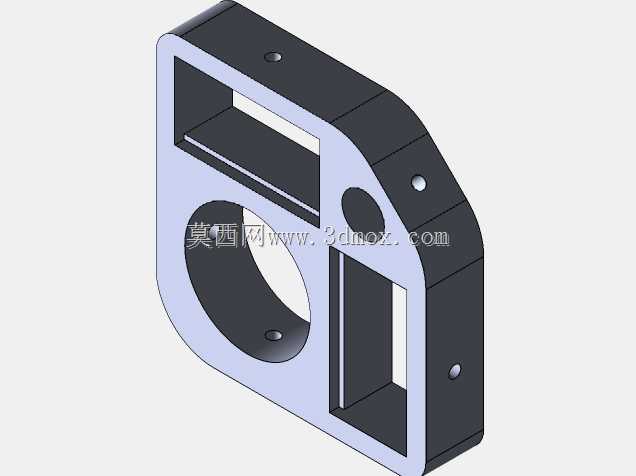

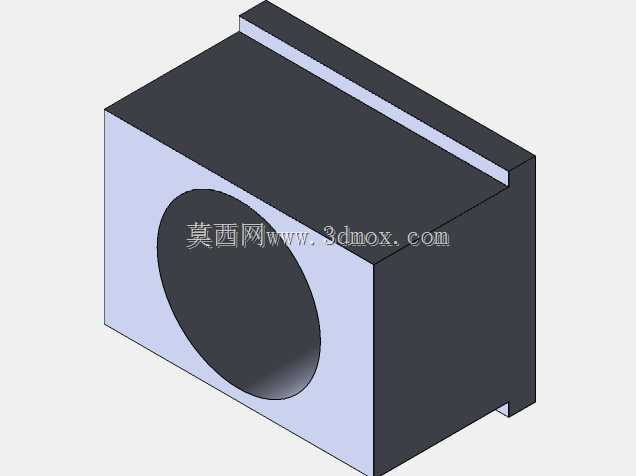

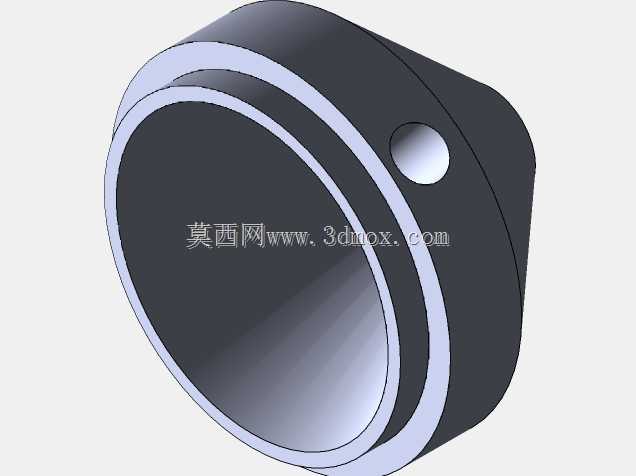

该结构主要应用于非金属激光切割、激光打标类加工设备的加工端,核心作用是在加工前快速标定激光焦点的实际落位位置,解决传统单点激光定位无法直观判断切割路径走向、无法快速确认加工边界与工件对位关系的痛点,在广告材料切割、工艺礼品雕刻、薄型板材裁切等加工场景中,能够大幅缩短工件装夹对位的耗时,降低新手操作人员的对位难度,避免因焦点偏移、路径错位导致的工件报废问题。整套结构采用双12mm直径线激光模组组合布局,两个线激光呈90度交叉布设,投射出的十字交叉线交点与激光切割头的实际焦点位置完全重合,操作人员无需启动加工激光,仅通过可见的红色交叉线就能直观确认加工起始点位置,同时交叉线的延伸方向可对应设备X、Y轴的运动走向,在放置异形工件、带预印刷定位标记的工件时,可直接通过交叉线对齐工件上的定位基准,无需反复移动轴系试切对位。设计过程中充分考虑了现有切割头的安装兼容性,整体固定支架采用折弯钣金搭配可调锁紧结构,可直接适配市面多数直径规格的激光切割头筒体,安装时无需对原有切割头结构做打孔、焊接等破坏性改造,仅通过侧向锁紧螺丝即可完成固定,支架上预留了激光模组的角度调节腰型孔,可根据不同加工焦距调整线激光的投射角度,确保在常用加工焦距范围内,交叉线交点始终与加工焦点重合。结构的气路避让设计充分贴合原有切割头的辅助气路布局,透明导气软管可沿支架侧边布设,不会与激光模组、固定结构产生运动干涉,整体安装后突出切割头筒体的径向尺寸控制在合理范围内,不会在加工过程中碰撞工件夹具或设备台面,适配200mm以内的常规加工幅面设备使用,线激光模组采用低压供电,可直接接驳设备原有控制回路的辅助电源,无需额外增设供电模块,布线可沿切割头原有拖链布设,不会干扰设备原有运动部件的正常运行。
