F1赛车空气动力学后翼结构设计

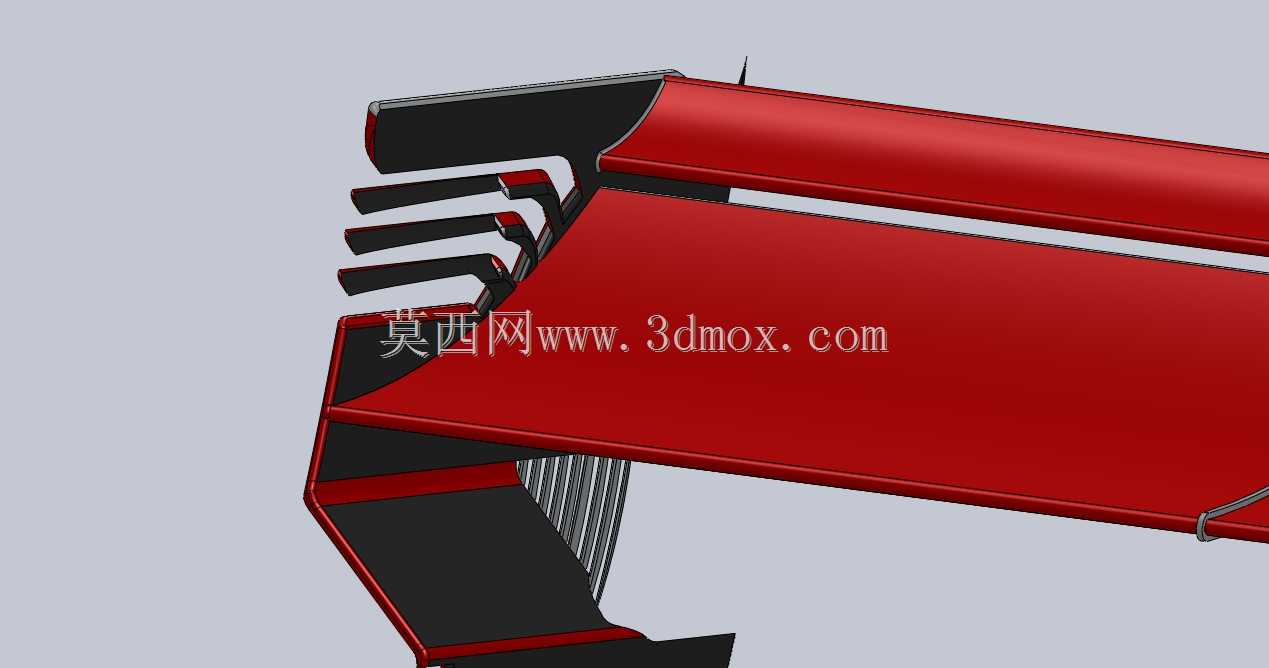

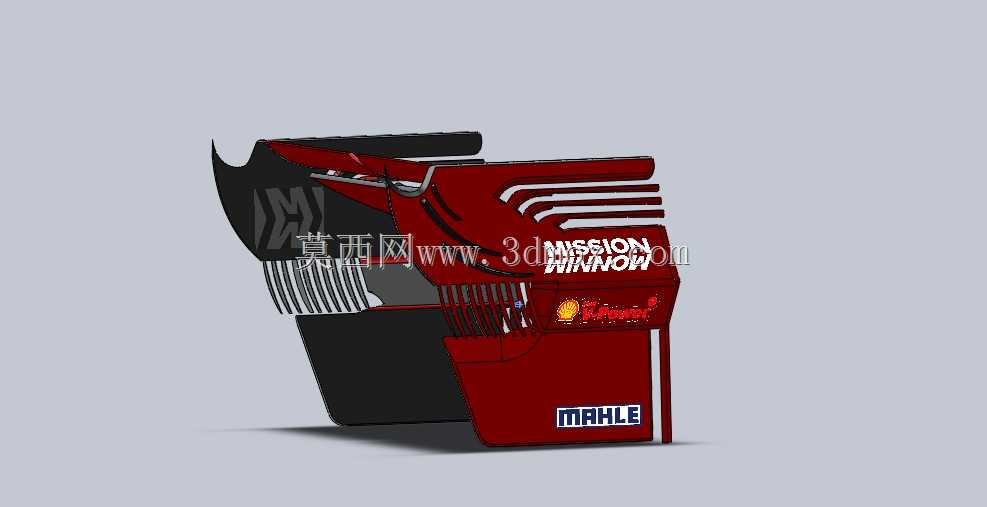

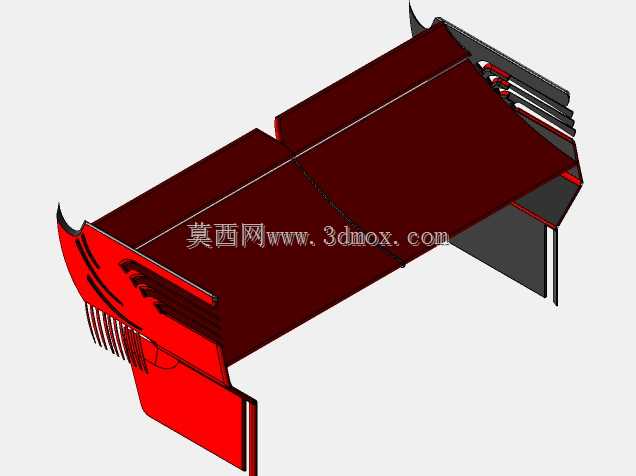

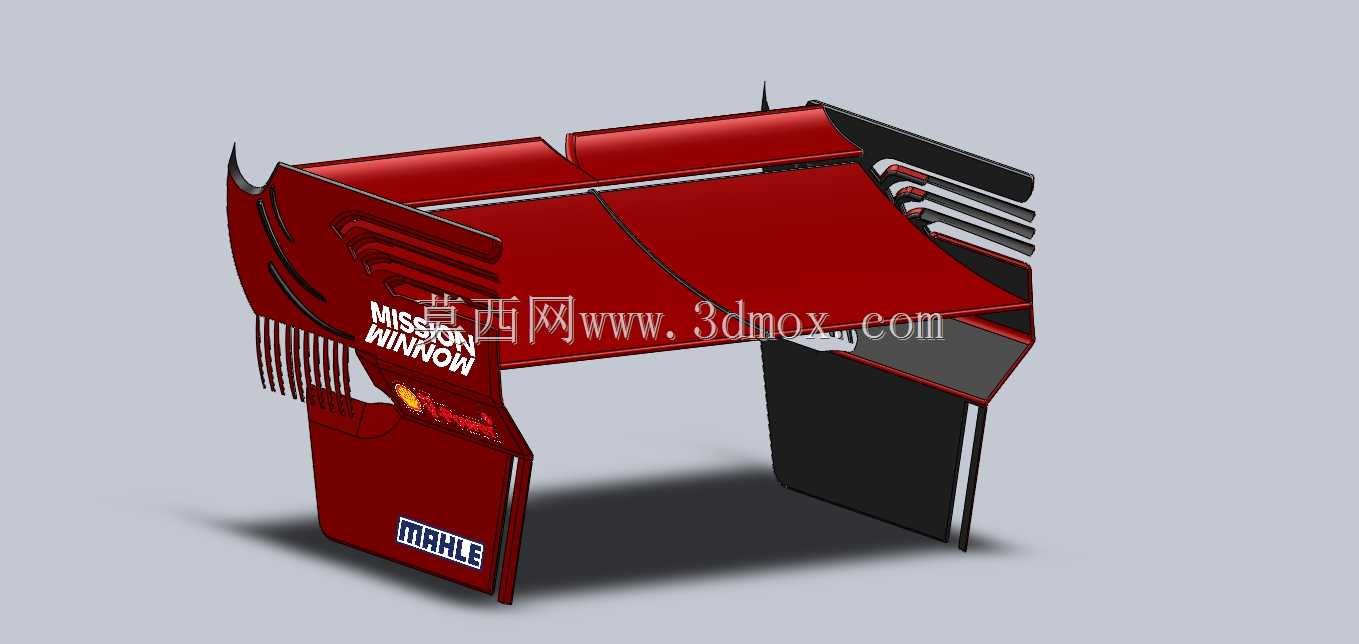

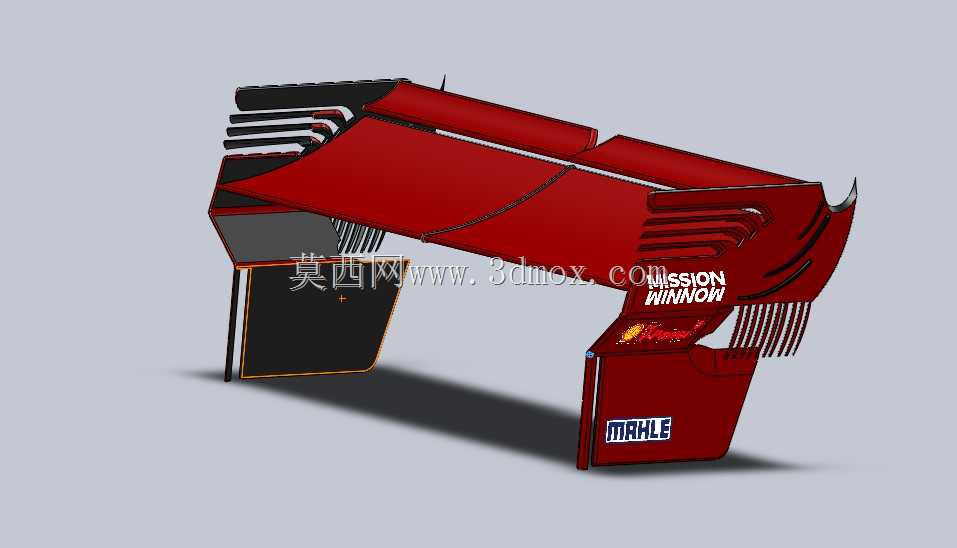

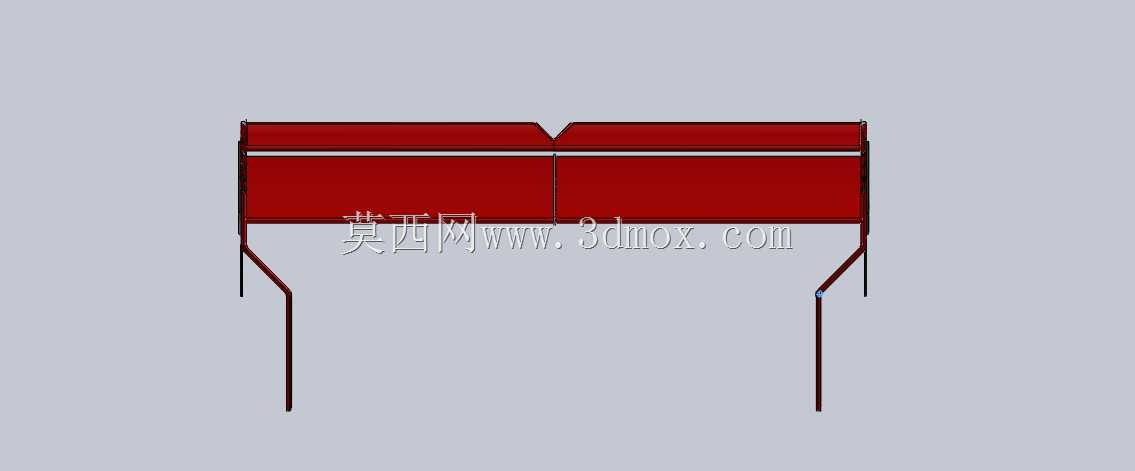

该结构为方程式赛车尾部空气动力学套件的核心组成部分，主要应用于场地竞速类方程式赛车的尾部装配区域，是赛车行驶过程中调控尾部气流、优化整车下压力分布的关键功能部件。在实际赛事场景中，赛车后翼需要在高速直道与多弯赛道的不同工况下，平衡空气下压力与行驶阻力的关系，既能够在弯道工况下为后轮提供足够的抓地力支撑，避免车辆出现转向过度、后轮打滑的失控风险，也能够在直道高速行驶时尽可能降低空气拖拽阻力，帮助车辆提升极速表现。从功能特性来看，该后翼采用多层翼片组合式结构，主翼面采用大曲率弧面设计，能够引导流经车尾的高速气流形成定向下洗流，通过上下翼面的气流流速差产生稳定的垂直下压力，将车身牢牢压向行驶路面；侧翼区域设置了导流齿与分流槽结构，能够梳理后轮上方的紊乱气流，减少气流在车尾形成的湍流尾迹，降低整车的气动阻力；翼片端部的垂直端板除了阻挡翼面上下气流的横向串流、避免翼尖涡流损耗下压力之外，还集成了赞助商标识的安装位，兼顾功能实用性与赛事商业展示需求。在设计思路上，该结构优先遵循空气动力学效率优先的原则，整体采用流线型曲面过渡，所有翼片的连接位置均做了圆角顺滑处理，避免尖锐棱角带来的气流分离问题；翼片之间预留了足够的气流通道，能够让不同流速的气流有序通过翼组间隙，避免气流在翼片之间形成堵塞导致阻力激增；支撑结构采用隐藏式窄边立柱设计，在保证翼片结构强度、能够承受高速气流带来的巨大冲击力的前提下，尽可能减小支撑结构本身的迎风面积，降低额外的气动损耗。从安装边界来看，该后翼的整体安装接口匹配方程式赛车尾部的车架安装点位，下方支撑腿的间距与车架尾部的安装孔位完全适配，整体横向宽度不超过赛事规则限定的赛车最大宽度要求，纵向安装位置处于后轮轴线之后的尾部区域，不会与后轮、尾部散热结构、传动部件产生运动干涉；翼片的最高安装高度符合赛事技术规则的限高要求，不会超出车身轮廓的合规范围，安装后能够与车身前部的前翼、底板扩散器形成完整的空气动力学协同体系，共同实现整车气动性能的最优平衡。
