F1方程式赛车空气动力学前翼总成

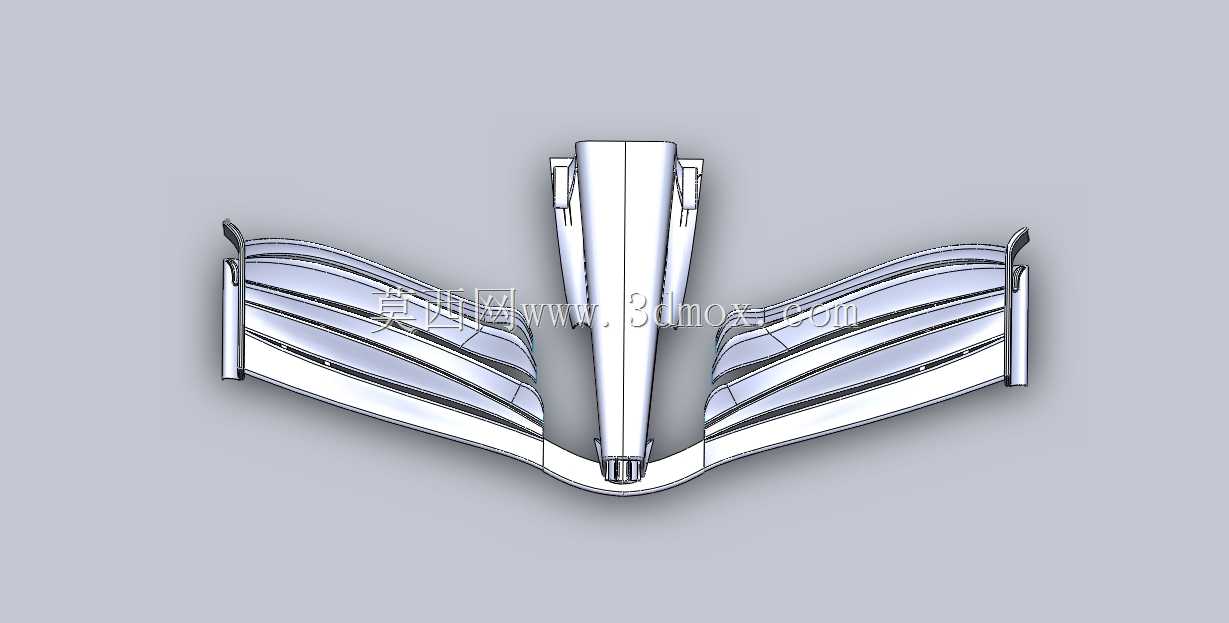

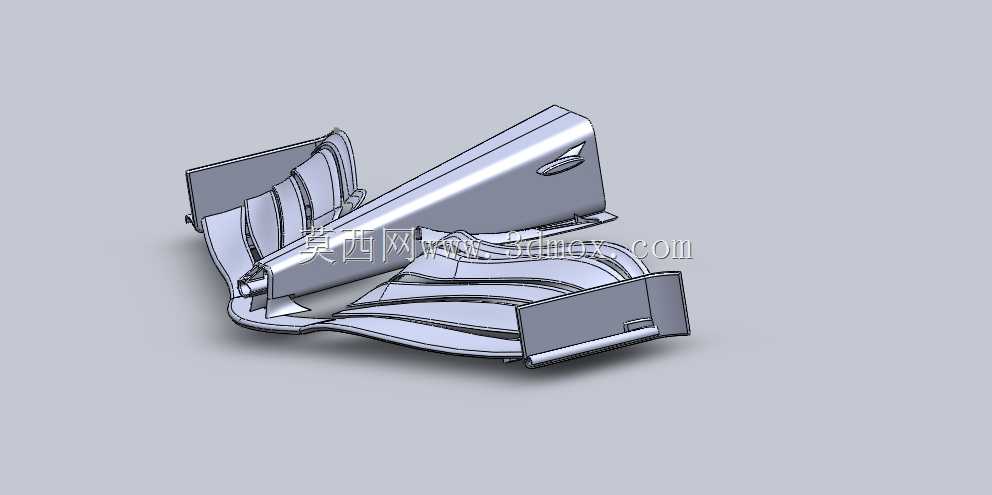

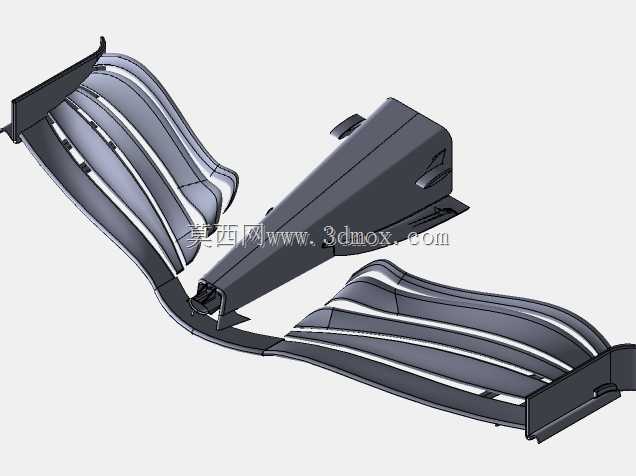

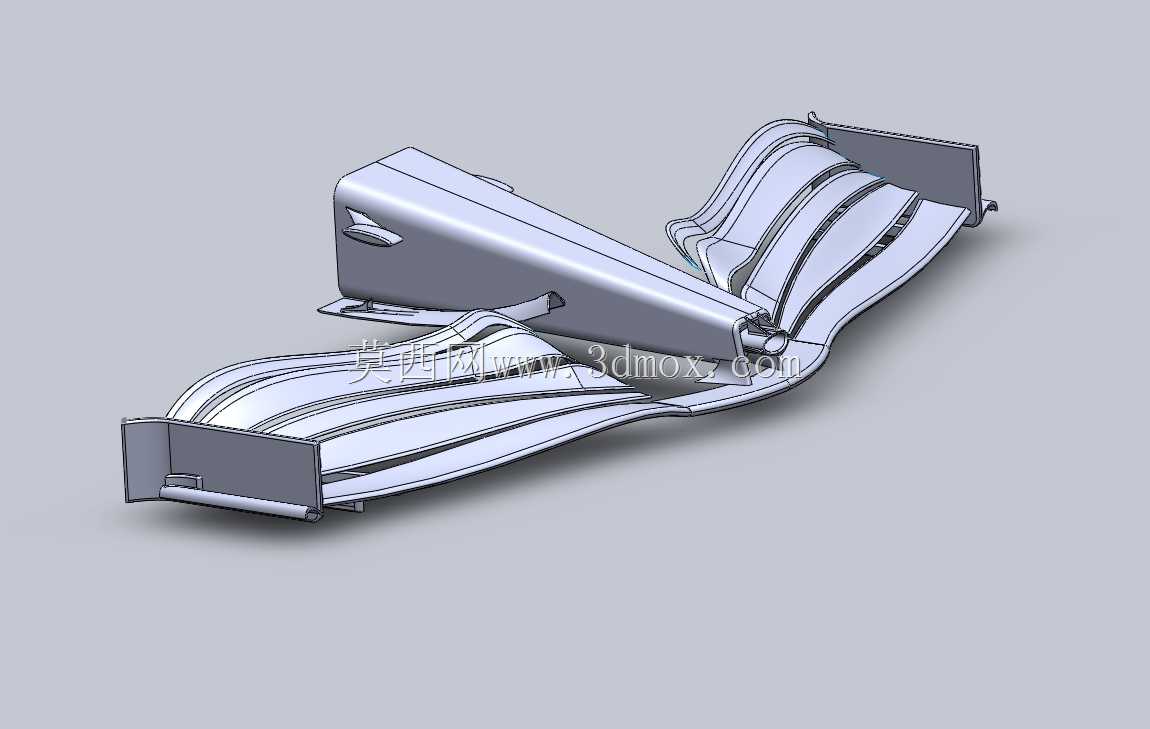

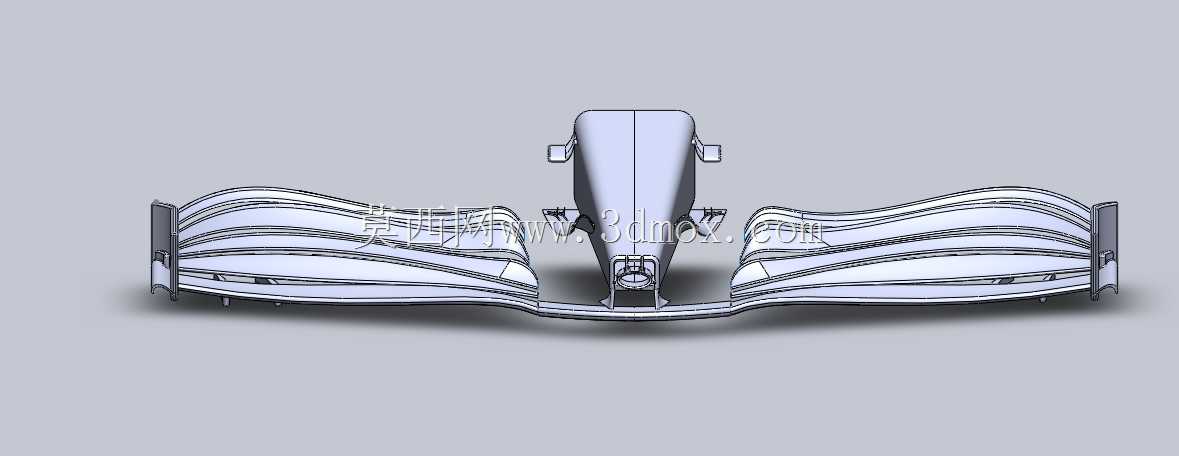

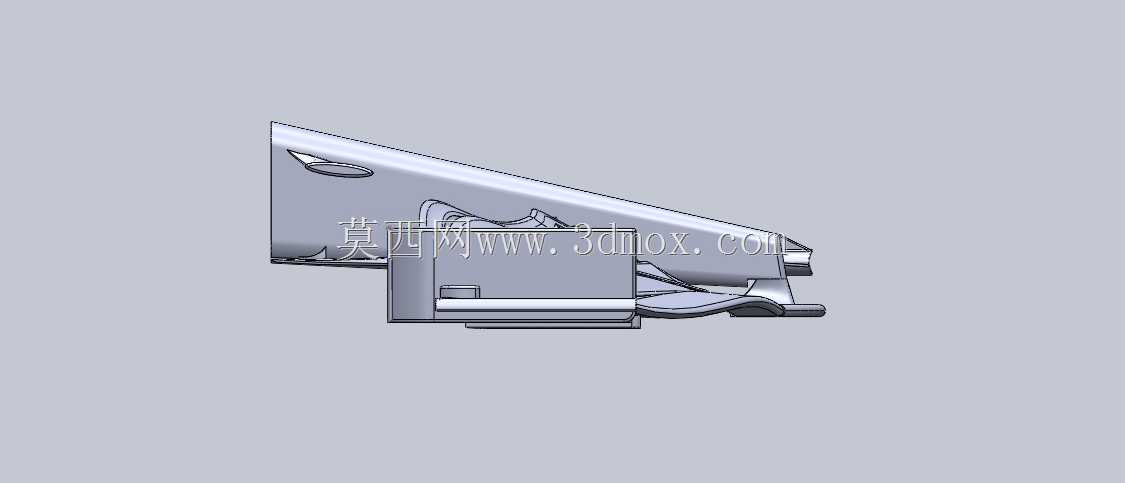

　　在方程式赛车的底盘空气动力学开发流程中，前翼总成是直接决定整车下压力分配、前轮尾流走向与散热器进气效率的核心外露构件。这套三维数模完整还原了当代F1赛事规则下的多层翼片布局，包含主翼梁、上下层襟翼、端板、中央导流驼峰以及连接至单体壳前锥的安装接口，可直接用于风洞仿真前的几何校验、底盘流场耦合分析以及碳纤维铺层设计参考。

　　从实际赛道工况来看，前翼首先承担整车约三成的气动下压力输出。主翼面采用大曲率负迎角剖面，在赛车以两百公里以上时速行进时，可快速将车头正前方的高速气流分层梳理：一部分气流沿翼片上表面向车身上方引导，避开前轮旋转产生的乱流区；另一部分通过翼片间的导流槽向下导出，在底盘前部形成低压区，为后续文丘里通道的气流抽吸提供初始压力差。中央隆起的驼峰结构并非单纯造型，其作用是将中央区域的气流向两侧分流，避免正面气流直接撞击前鼻锥形成驻点高压，同时引导部分气流进入两侧的制动通风道，给刹车卡钳和制动盘提供冷却气源。

　　两侧端板的设计直接关联前轮尾流的控制效果。端板外侧做了切角与外扩轮廓，可阻隔翼片下方高压气流向上翻溢，减少翼尖涡的强度；内侧则带有多道垂直导流鳍片，能够把前翼导出的气流精准导向前轮外侧，让气流绕开轮胎旋转形成的湍流带，降低整车气动阻力。襟翼段采用多段铰接式结构预留了调节空间，工程师可根据不同赛道的下压力需求调整襟翼角度：在摩纳哥这类低速多弯赛道，可加大襟翼迎角换取最大下压力；在蒙扎这类高速直道赛道，则放平襟翼减小阻力，提升直线极速。

　　结构设计层面，所有翼片的厚度均按照碳纤维复合材料的成型工艺预留了铺层空间，主翼内部预留了加强筋与安装嵌件的容纳腔。前翼与前鼻锥的连接接口采用标准化的双支点快拆布局，既保证碰撞时的结构强度，也能在维修站进站时实现快速更换。安装边界方面，数模严格限定了前翼的整体宽度与离地高度，翼片最外侧不超出前轮外侧切线，最低点预留了赛会规则要求的参考平面间隙，避免行驶过程中因悬架压缩导致翼片蹭地，同时也为拖车钩、前照灯等附属部件留出了装配空间。

　　对于三维建模从业者而言，该数模的曲面构建逻辑具备很高的参考价值：翼面采用G2连续的自由曲面保证气流顺滑过渡，各翼片之间的间隙经过严格的几何干涉校验，端板与主翼的交接处做了圆角过渡以避免应力集中。在进行CFD仿真时，可直接基于该数模抽取流体域，划分边界层网格后验证不同迎角下的升阻比特性；在进行结构设计时，也可基于该实体模型拆分模具分模面，完成碳纤维构件的工装设计。整套前翼总成的几何细节完整覆盖了气动设计、结构装配与赛事规则约束三个维度，是研究方程式赛车前部空气动力学套件的典型参考样件。
