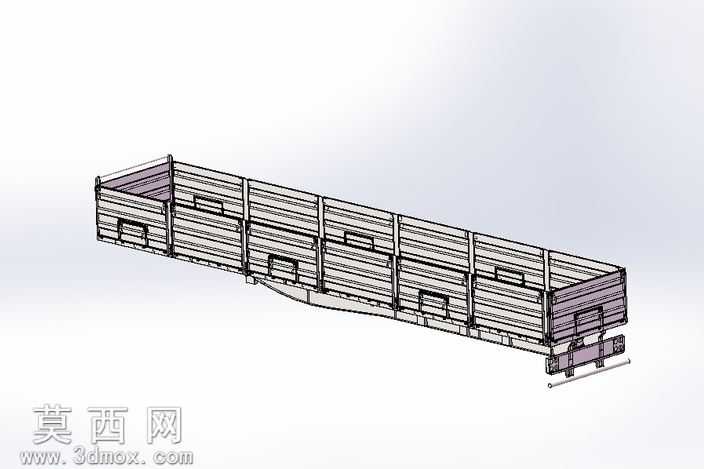

14.5米三轴栏板运输挂车三维设计

本作品为14.5米三轴dropside栏板运输挂车的三维设计模型，建模阶段依托三维参数化设计软件完成全结构搭建，首先从挂车的承载主梁结构入手，依据三轴挂车的载荷分布要求，完成纵梁、横梁的框架式底盘结构建模，对底盘的牵引连接部位、悬架安装位、车轴装配位做了精准的结构预留，确保各部件装配间隙符合实际生产的公差要求。栏板部分采用分节式可拆卸栏板结构设计，每段栏板设置独立的锁止机构与铰接翻转结构，建模过程中对栏板的加强筋排布、锁扣的配合结构、侧边铰链的转动限位都做了细节还原，既保证栏板的结构强度满足散货运输的承载需求，也还原了实际使用中栏板可翻转开启、方便装卸货物的功能特性。三轴行走机构部分，按照等载荷排布的设计思路完成三组车轴的定位建模，对车轴与底盘的连接支座、钢板弹簧安装位、车轮装配结构都做了完整的结构呈现，确保整体轴距、轮距参数符合道路货运挂车的规范要求。材质渲染阶段，对底盘主梁赋予高强度钢材的金属材质，调整金属粗糙度参数还原热轧钢材的表面质感，对栏板部分做了分色材质处理，区分栏板主体结构与锁止配件的材质差异，对行走机构的轮胎赋予橡胶材质，调整材质的反光与凹凸参数还原轮胎的橡胶纹理与表面质感，整体渲染效果清晰呈现挂车的结构层次与部件区分。设计思路上围绕大宗散货、农副产品的中长途运输需求展开，14.5米的厢体长度兼顾了货运装载量与道路通行的尺寸要求，三轴结构设计有效分散单轴载荷，满足重载运输的承载要求，栏板侧开的结构形式适配多种装卸场景，既可以从侧边完成散装货物的装卸，也可以拆除栏板用于大件货物的运输，整体模型结构完整，各部件的装配逻辑清晰，可用于挂车结构教学、货运装备方案展示、改装设计参考等场景，模型完整还原了栏板挂车的核心结构特征，没有冗余的无效结构，各功能部件的位置与形态都符合实际量产挂车的设计逻辑。
