1立方容积VAC抽油机拖车结构设计

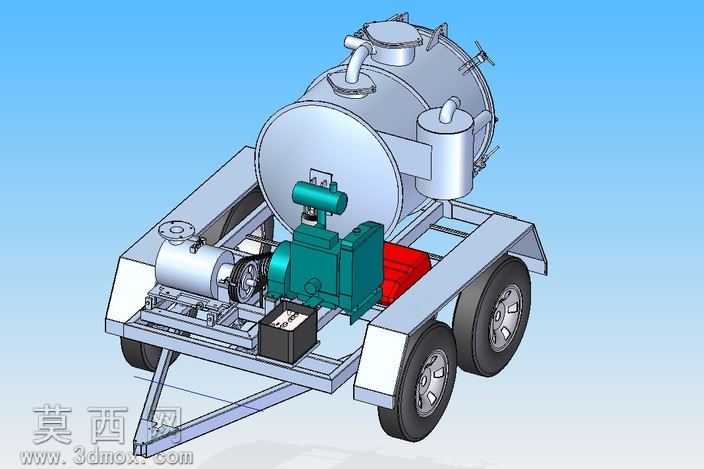

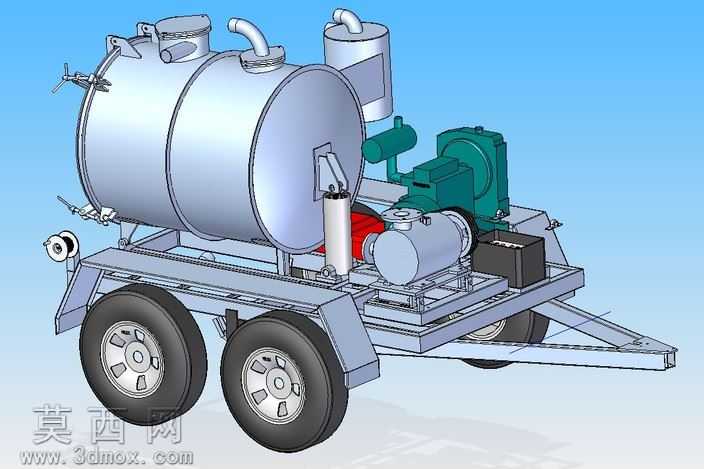

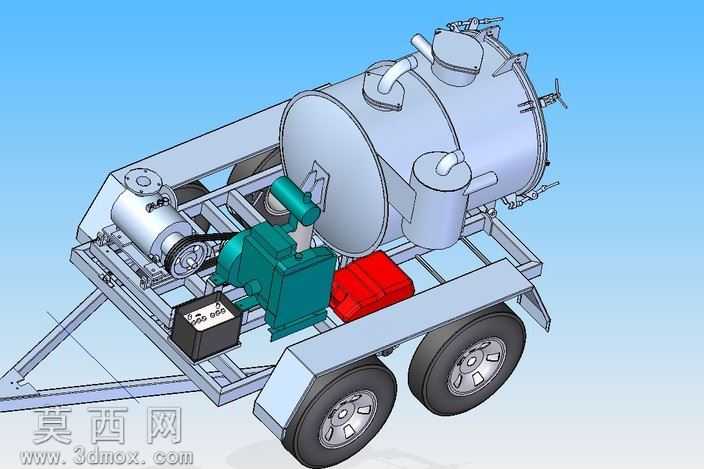

本作品为移动式VAC抽油拖车三维建模成果，整体采用拖挂式双轴底盘架构设计，建模过程中严格遵循小型专用作业拖车的工程设计逻辑，先完成底盘承载框架的参数化搭建：采用矩形型钢焊接形成主承载梁结构，预留牵引架连接位、轮轴安装位与上装设备固定点位，双轴布局匹配重载橡胶轮胎与钢制轮毂，轮距与轴荷分配经过模拟校验，保障拖行过程的稳定性与承载能力。上装核心功能模块以卧式真空储液罐为主体，罐体采用圆弧封头与圆柱形筒体的焊接结构设计，建模时还原了罐体顶部的快开人孔、真空抽气接口、排气过滤组件、液位观测接口等细节结构，罐体侧面预留排污阀与操作扶手安装位，还原真实罐体的功能布局。动力与真空发生模块布置在罐体侧方的机架上，依次排布动力单元、真空发生泵、传动连接组件、控制电箱、排气消音过滤装置，各部件之间的连接管路、固定支架均按照实际装配关系完成建模，管线走向贴合机架布局，避免与行走部件、罐体结构产生干涉。机架上还设置了工具挂载位、软管收纳卷盘安装位，匹配野外抽油作业的使用需求。材质渲染阶段，底盘框架采用哑光工业灰钢材材质，轮胎采用黑色耐磨橡胶材质搭配金属质感轮毂，罐体采用亮面不锈钢金属材质还原储液罐的金属质感，动力模块的泵体采用深绿色工业漆材质，电箱采用哑光黑工程塑料材质，过滤组件采用银灰色金属材质，各部件材质区分清晰，能够直观呈现设备的真实外观。整体建模过程中对各部件的装配间隙、连接关系做了精细化处理，牵引架采用可适配通用拖车钩的标准接口结构，轮轴处预留减震组件安装位，上装设备与底盘之间采用螺栓固定的连接结构，既保障整体结构的强度，也还原了真实设备的装配逻辑，可用于小型移动式抽油作业设备的结构展示、装配教学与方案验证。
