手动式栏杆弯曲加工专用设备设计

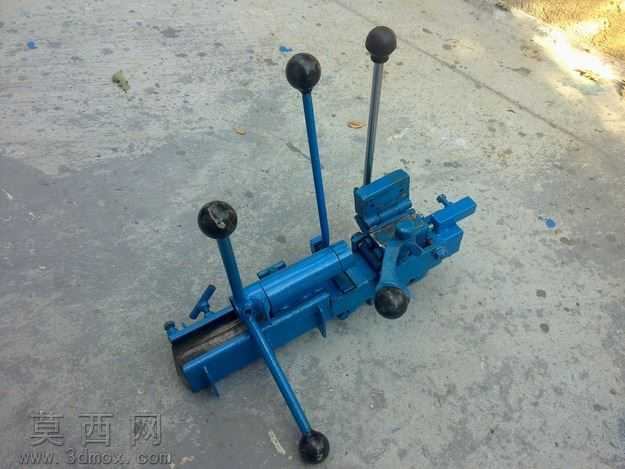

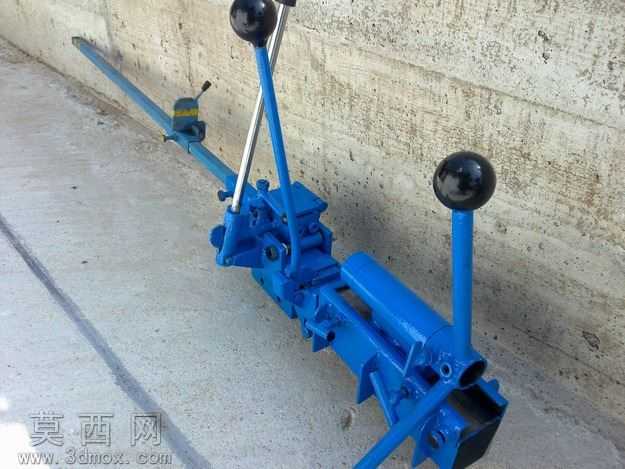

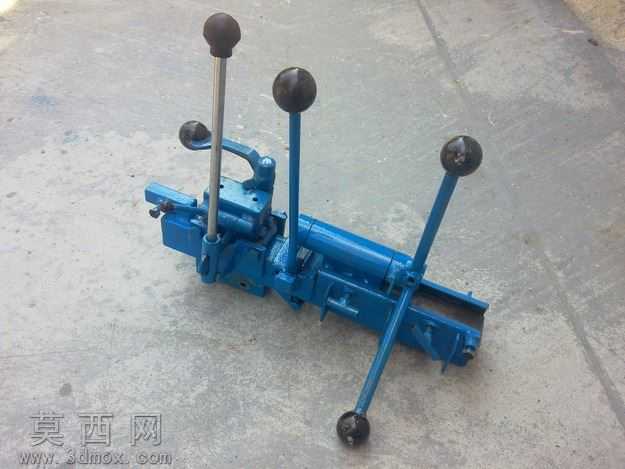

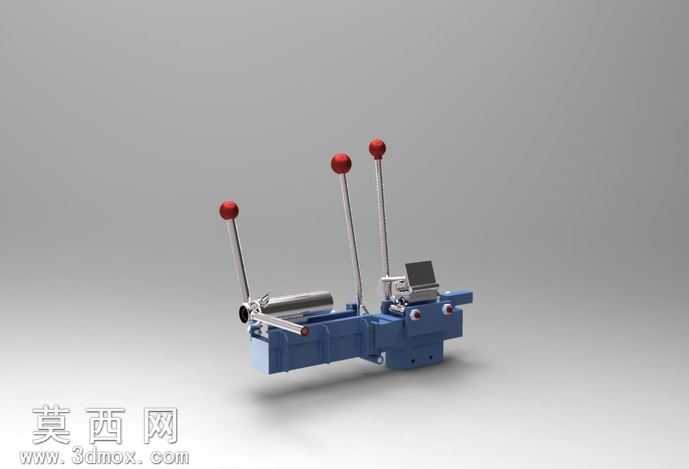

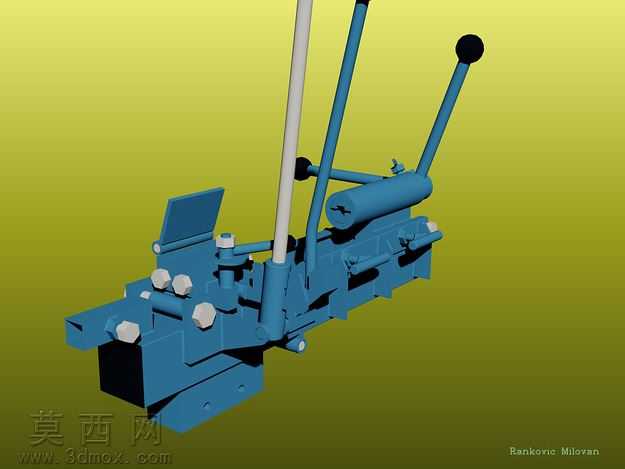

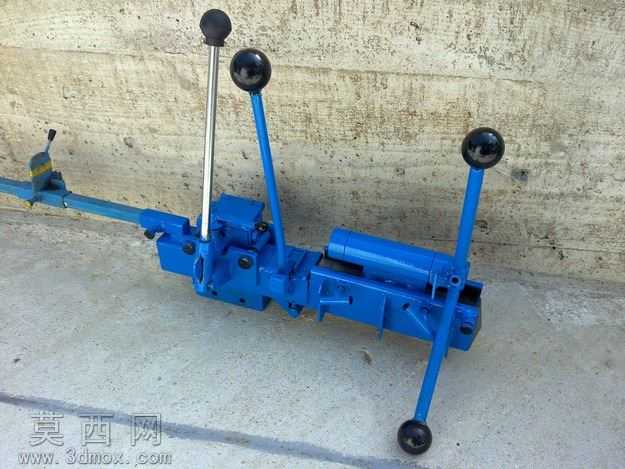

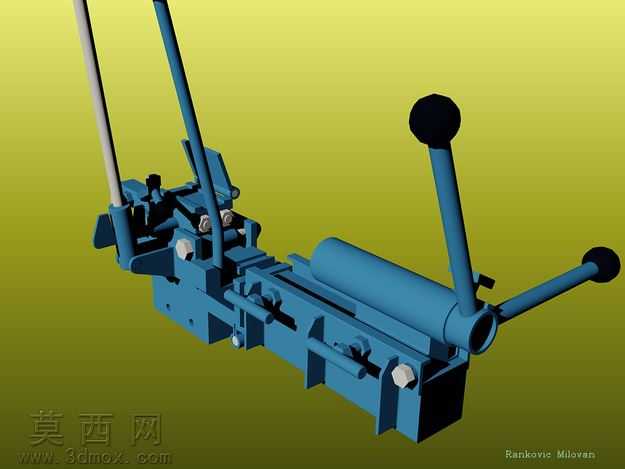

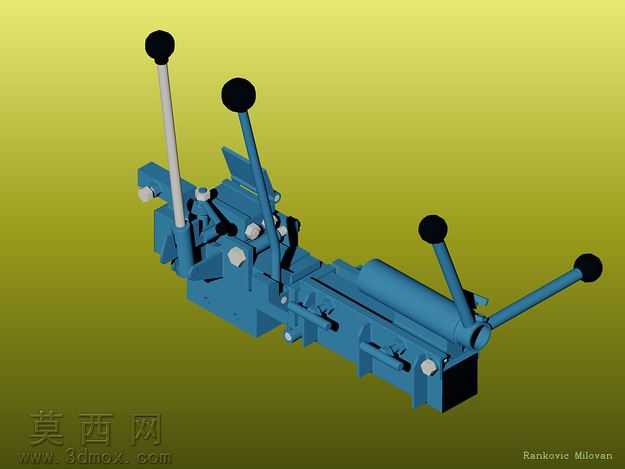

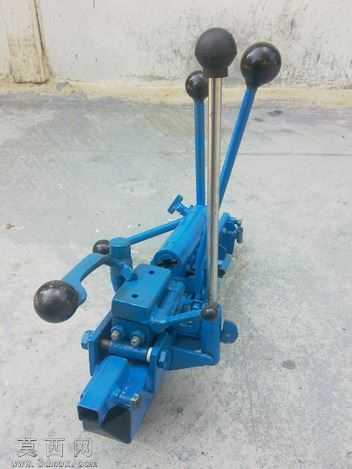

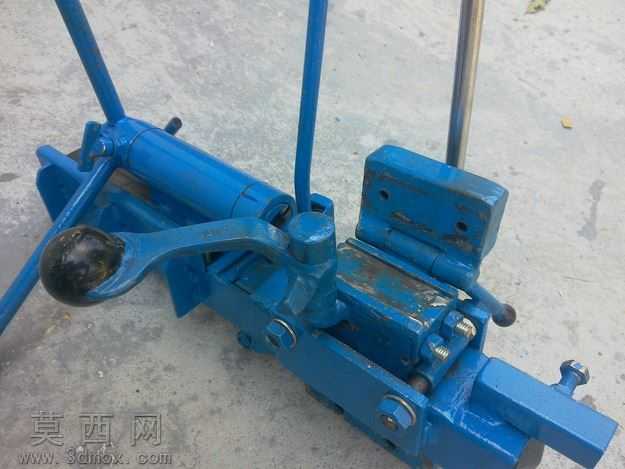

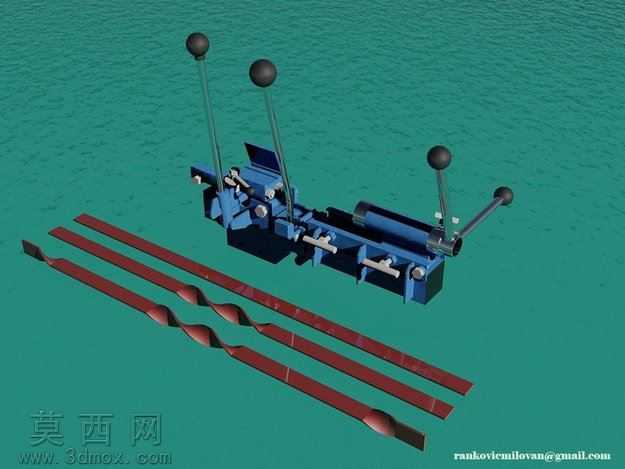

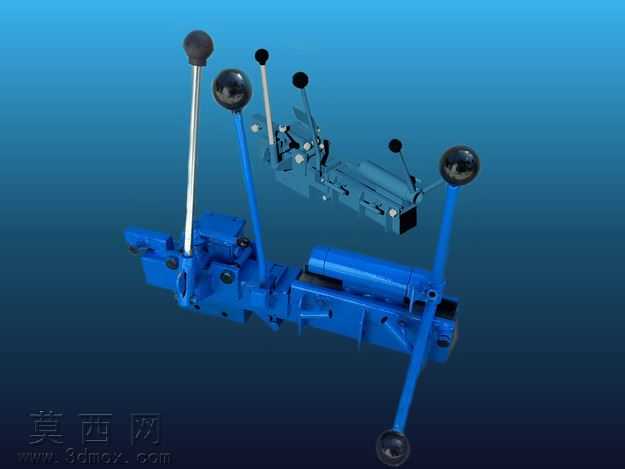

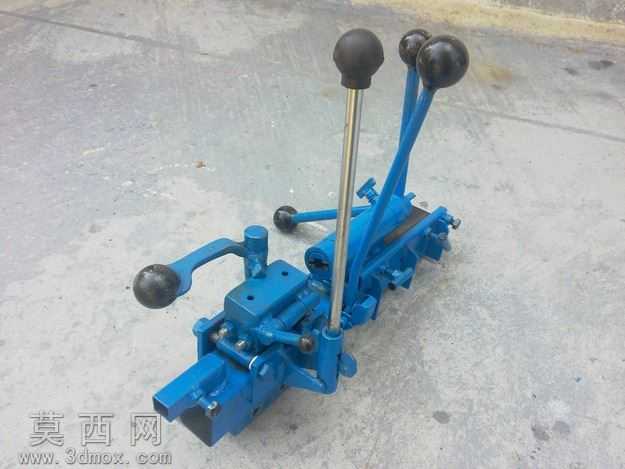

本作品为手动式型材弯曲加工设备的三维设计方案，整体建模过程遵循机械加工设备的真实设计逻辑，首先完成核心功能部件的参数化建模：设备主体采用厚重的铸铁式基座结构建模，保证加工过程的结构稳定性，基座上依次排布多组弯曲成型工位，每个工位对应不同的弯曲弧度与成型造型，可实现栏杆型材的分段式连续弯曲加工。操作端的建模还原了手动杠杆式操作结构，四根带球形防滑握柄的操作杆分别对应不同工位的压合、进给、成型动作，握柄采用防滑橡胶材质渲染，金属杆身做哑光金属质感处理，还原真实操作部件的触感表现。传动与执行部件的建模精细还原了压块、定位槽、进给导轨的结构细节，每个压合模块的曲面造型与栏杆的弯曲弧度完全匹配，可保证型材弯曲过程中受力均匀，避免出现型材凹陷、开裂的加工缺陷。渲染环节采用工业设备常用的配色方案，设备主体做深蓝色金属烤漆材质表现，金属加工部件做银灰色精钢质感处理，加工演示用的栏杆型材采用红棕色防锈漆材质，搭配青绿色的模拟工作台背景，清晰区分设备与加工工件的视觉层次。设计思路围绕小型加工场景的手动加工需求展开，无需外接动力源，依靠杠杆力臂实现型材的冷弯成型，多工位排布可一次性完成整根栏杆的多段弯曲造型，相比单工位弯曲设备大幅提升加工效率，设备的定位结构可适配不同规格的长条型材，通过更换不同的压合模块即可实现不同造型栏杆的加工，整体结构紧凑，操作逻辑简单，适合小型五金加工场景、户外栏杆现场加工作业使用，建模过程中对所有活动部件做了装配干涉检查，保证操作杆摆动、压块进给的动作路径无冲突，完全符合真实机械结构的运动逻辑。
