行星式管材切割设备三维结构设计

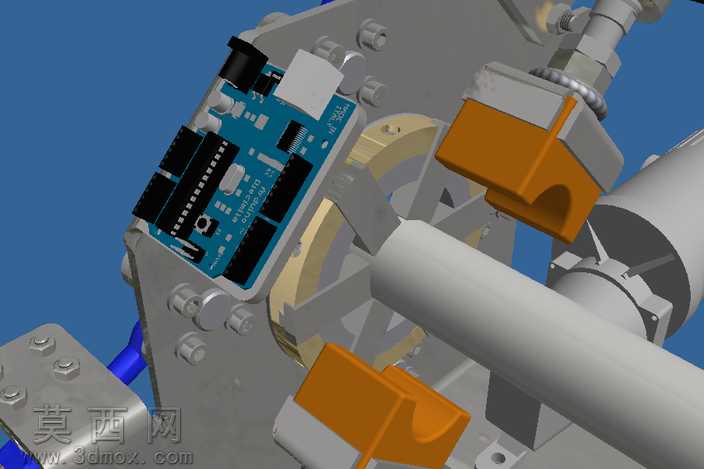

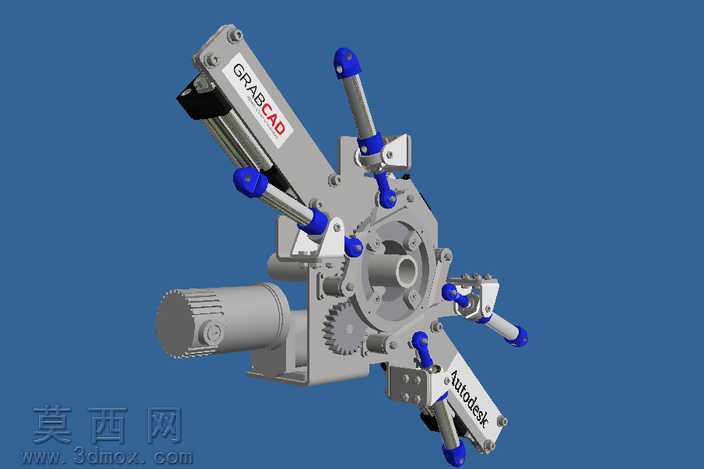

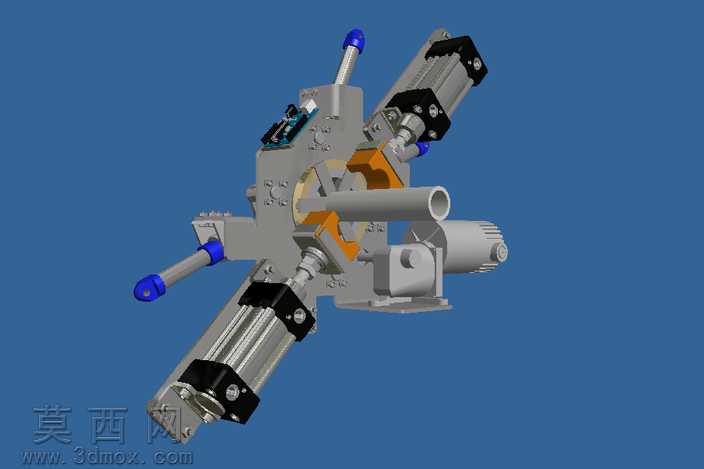

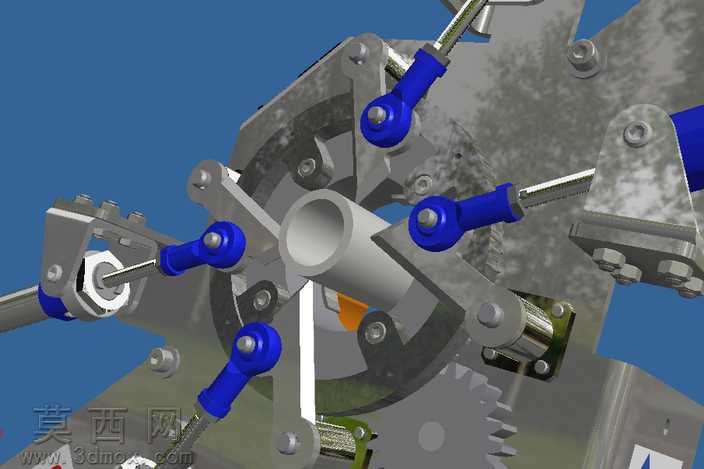

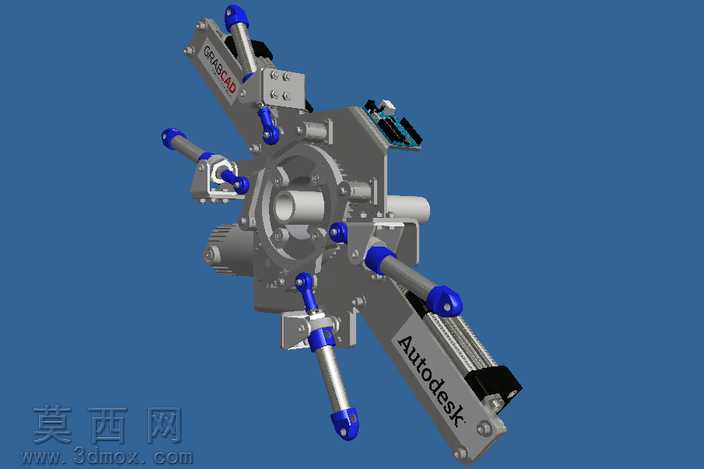

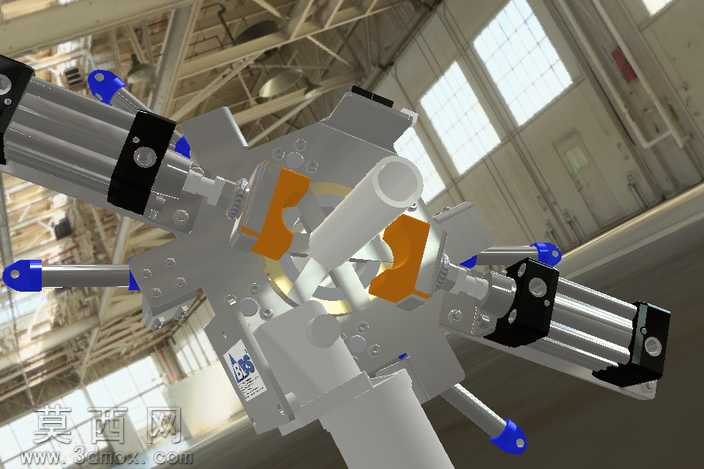

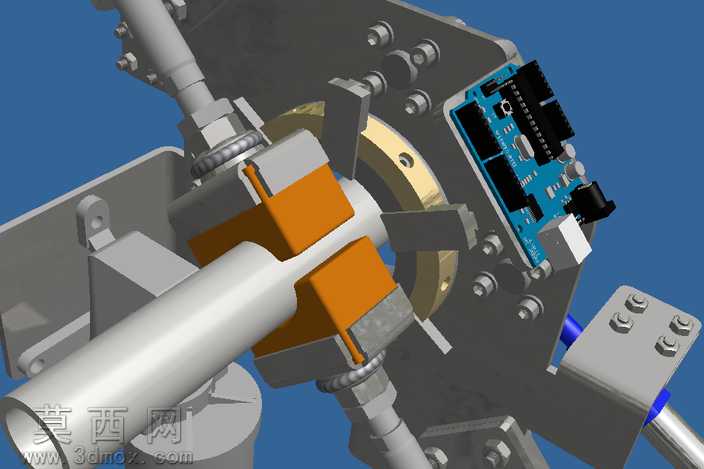

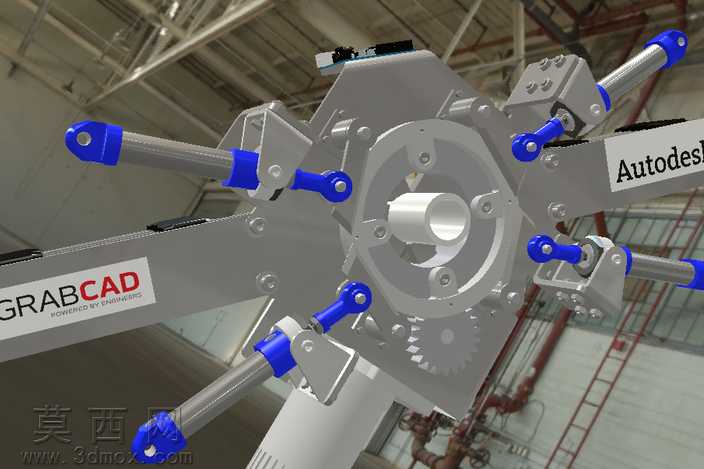

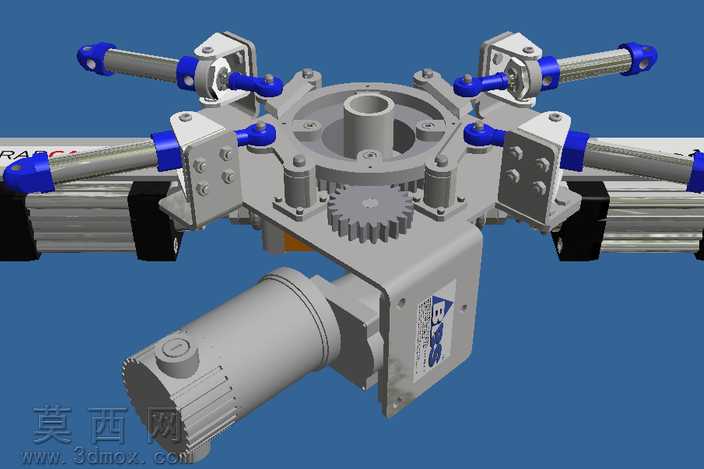

本作品为行星式管材切割设备的三维建模设计，采用Autodesk Inventor完成全参数化建模与装配验证，整体围绕圆形金属管材的定长环切加工需求展开结构设计。建模过程中严格遵循机械设计公差规范，对核心回转基座、多组气动执行组件、传动齿轮副、驱动电机单元、切割执行端分别进行独立零件建模，所有零件的装配约束完全匹配实际机械装配逻辑，可完成完整的回转切割动作仿真。模型材质渲染贴合工业设备真实质感，金属结构件采用磨砂铸钢材质表现，气动缸体采用阳极氧化铝合金质感，传动齿轮做齿面精加工质感处理，操作手柄采用蓝色防滑工程塑料材质，驱动电机做散热筋、接线盒等细节还原，整体渲染效果清晰呈现设备的结构层次与部件分布。结构设计上采用行星回转布局，中心为管材穿过的定位通孔，回转盘环绕中心轴线布置多组压紧定位组件与切割执行组件，搭配费斯托标准气动缸提供压紧与进刀动力，齿轮传动机构连接驱动电机实现回转盘的匀速圆周转动，可适配直径1mm至320mm范围内的管材环切作业，设计过程中充分考虑终端限位缓冲需求，设置了末端弹性缓冲与气动缓冲结构，同时集成位置传感器实现工位自动检测，可适配自动化产线的连续加工需求，整体结构紧凑，进刀精度可控，可有效保证管材切割断面的平整度与切割尺寸精度，建模过程中对所有气动元件、传动零件的安装接口做了标准化匹配，预留了润滑、冷却结构的安装位置，可直接用于后续的工程出图与实物样机制作参考。
