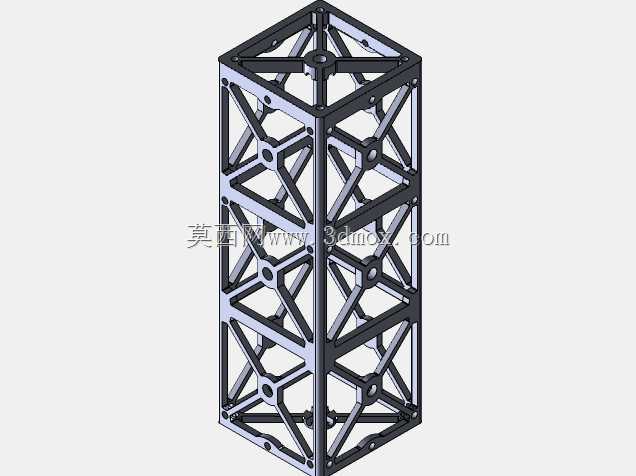

10x10x30cm立方星桁架式承载机箱结构

该结构为面向3U规格立方星设计的主承载机箱框架，是纳卫星整星的核心承力基体，主要应用于近地轨道科研试验、技术验证类纳卫星的星上设备集成场景，承担整星发射阶段力学载荷承载、在轨阶段设备安装固定、星外载荷安装接口提供的核心作用，适配当前主流一箭多星拼车发射的立方星部署标准，可兼容通用的立方星分离机构接口，满足发射段过载、振动、冲击等复杂力学环境下的结构强度要求。

整体采用镂空桁架式构型设计，摒弃传统实心壁板机箱的冗余重量设计思路，以等边角件作为主承力立柱，沿长度方向分层布置交叉斜撑筋与横向连接框，将整星受载时的集中力通过桁架节点均匀分散到全框架结构上，在保证整体结构刚度与强度的前提下，最大化去除非承力区域的材料冗余，实现结构的极致轻量化，适配纳卫星严格的重量配额要求。框架各节点位置预留标准化的螺纹安装孔位，可根据星载设备的布局需求灵活安装PCB板、电池组、姿控组件、通信模块、星载计算机等不同功能的单机设备，内部安装空间规整无突兀结构，可最大化利用10cm×10cm×30cm的标准3U立方星包络尺寸，不会占用多余的星内有效装载空间。

设计过程中充分考虑了整星的安装边界约束，框架外轮廓严格贴合3U立方星的标准包络要求，外伸结构无超出标准尺寸的部分，可顺利适配通用的立方星部署器装填要求，无需额外做包络修形；框架端面预留的安装孔位可直接连接星箭分离机构，侧面的预留接口可拓展安装太阳能帆板连接铰链、星外天线、小型光学载荷等外置组件，各桁架杆件的截面尺寸经过力学仿真优化，在满足发射段抗过载要求的同时，不会对星内无线通信信号、姿控传感器的视场造成遮挡，兼顾结构承力与星上设备的工作环境需求。框架的分层结构设计可根据不同任务的设备布局需求，灵活调整横向隔层的安装位置，适配不同尺寸规格的星载单机安装，具备较强的任务适配性，可覆盖多数3U立方星的结构承载需求，减少定制化结构的重复设计工作量。
