10cm规格桁架式立方纳米卫星主体框架

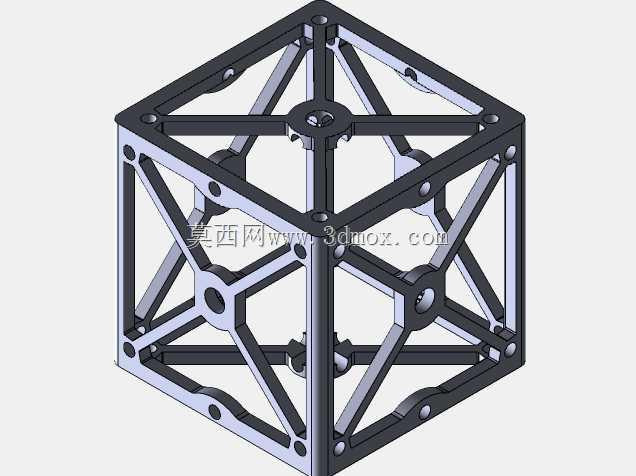

该结构为标准10cm边长规格的立方纳米卫星主体承载框架，是微纳航天领域皮卫星、立方星的核心承载基体，主要应用于低轨通信试验、空间环境探测、在轨技术验证、业余航天载荷搭载等场景，作为整星的结构核心，承担着固定星载电子模块、太阳能帆板连接基座、姿控组件安装、载荷防护的核心作用，适配标准化1U立方星的搭载发射要求，可兼容主流商业火箭的立方星部署器接口规范。在实际航天任务中，这类框架需要承受发射阶段的高频振动、冲击过载，同时要在在轨运行阶段抵御空间温差交变、宇宙射线辐照的影响，还要尽可能降低自身结构重量，为有效载荷预留更多的质量配额。设计上采用镂空桁架式构型，整体为正立方体对称布局，棱边采用一体化的加强筋结构，每个面都设置了交叉斜向支撑梁，在框架的节点位置、棱边连接位置都预留了标准化的安装孔位，既可以通过螺栓固定内部堆叠的星载电路板、电池模块、姿控飞轮、通信模组，也可以在框架外表面直接粘贴太阳能电池片，或是外接可展开式太阳能帆板、通信天线组件。框架的中心位置设置了中心连接节点，六个方向的斜向支撑梁全部汇聚到中心节点，将外部受力均匀分散到整个框架结构上，避免局部应力集中导致结构失效，同时最大化去除非承载区域的材料，在保证结构刚度、强度满足航天发射要求的前提下，将自身重量控制到极低水平。外形尺寸严格遵循1U立方星的100mm×100mm×100mm标准边界，所有外表面的安装凸台都控制在标准尺寸公差范围内，确保可以顺利推入标准立方星部署器，不会出现卡滞问题；内部的安装孔位采用统一的间距设计，可适配不同功能的星载模块堆叠安装，不需要额外定制转接件，大幅缩短立方星的组装调试周期。框架的边角位置做了圆弧过渡处理，既可以减少发射过程中与部署器内壁的刮擦，也能避免尖锐边角在太空环境中产生应力集中，提升结构的长期在轨可靠性，所有连接孔位都设计了沉孔结构，安装螺栓后不会突出框架外表面，保证外表面的平整度，方便太阳能电池片的粘贴固定。
