带旋钮压持的机床工件夹紧固定构件

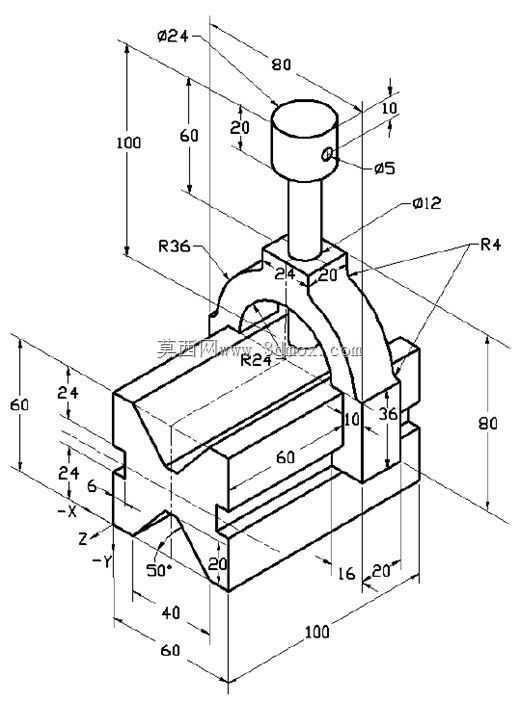

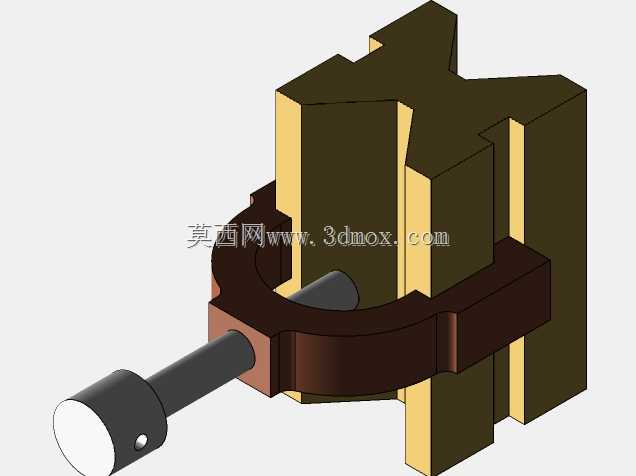

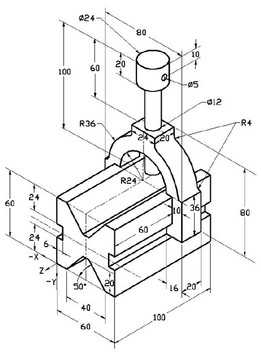

这款夹紧固定构件主要应用于普通铣床、小型钻床、台式磨床等常规机加工设备的工件装夹环节，也可适配钳工划线工位、小型零件装配工位的临时固定需求，能够在轻载切削、工件修磨、尺寸划线、零件组装等作业场景中，为规则块状类工件提供稳定的压持固定效果，避免加工过程中工件出现位移、翘边、振动等问题，保障加工精度与作业安全。构件整体采用分体式组合结构，下部为带定位滑槽的基座，基座上开设的导向槽可适配工作台T型槽的安装定位，能够根据工件尺寸灵活调整安装位置，基座上部设置带V型定位面的承载台，既可以装夹规则矩形工件，也能够对轴类小零件提供定位支撑，适配不同外形工件的装夹需求。上部的压持组件采用拱形桥接结构，搭配顶部的旋钮式压紧柱，无需额外扳手工具即可手动完成压紧与松脱操作，拱形结构的过渡处采用圆弧曲面设计，既能够优化结构受力分布，避免长期压紧作业出现应力集中导致的结构变形，也能够减少棱角剐蹭，提升操作过程的安全性。从尺寸边界来看，构件整体基座长度为100mm，宽度为80mm，基座总高度36mm，上部旋钮组件完全升起后的总高度为100mm，压臂的回转半径覆盖基座中部60mm宽度的承载区域，压紧柱的调节行程为10mm，能够适配最大厚度30mm以内的工件装夹，安装时基座底部的定位凸台宽度为16mm，可匹配常规小型机床工作台的标准槽宽，无需额外改制即可完成安装固定。设计过程中针对不同部位的受力特性做了结构优化，基座承载部位加厚处理，保障装夹时的结构刚性，压臂部位在保证抗弯强度的前提下做了减重优化，旋钮部位采用圆柱滚花结构设计，增大手动旋转时的摩擦力，操作更省力，各活动配合部位预留了合理的间隙，避免长期使用积屑导致的卡滞问题，构件所有棱边均做了小倒角处理，去除加工毛刺，既提升外观质感，也避免操作时划伤手部。
