多接口U型流体分配歧管结构设计

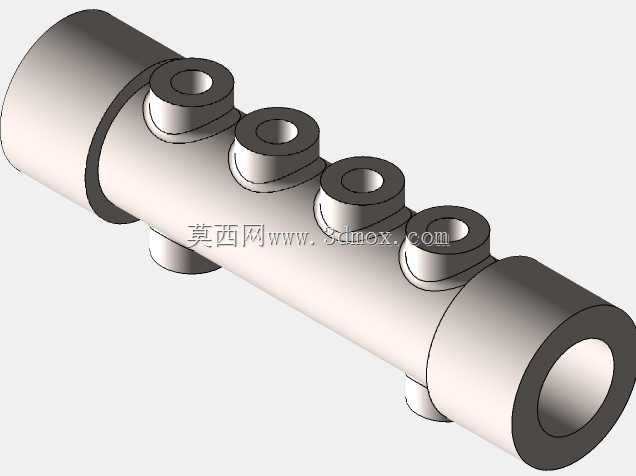

这款U型分配歧管主要应用于流体输送系统的支路分流场景，常见于小型液压工作站、气动控制回路、实验台流体管路、净水设备分水单元以及小型制冷机组的冷媒分配环节，承担着将主路流体均匀分配至多个独立支路的核心作用，能够替代多组三通、接头拼接的复杂管路结构，大幅减少管路连接点，降低流体泄漏风险，同时让管路排布更加规整紧凑，节省设备内部的安装空间。从功能特性来看，该歧管采用一体化主体结构设计，主通路为等径直筒流道，流体沿主路流动时的压损更小，不会出现多接头拼接带来的流道突变、局部紊流问题；主路一侧均匀排布四个同规格外凸接口，对应四个独立输出支路，接口位置采用等间距设计，能够保证各支路的流体分配一致性，避免近端支路流量过大、远端支路流量不足的问题；主路两端为大尺寸连接端口，可对接主路输送管路，主体下方额外设置两个定位凸台，用于安装时的快速定位与固定，避免设备运行过程中歧管受流体冲击出现移位、接口松动的情况。在设计思路上，这款歧管优先考虑了流体输送的平顺性，所有流道转角位置均做了圆弧过渡处理，没有直角死角，既能够降低流体流动时的阻力损耗，也能避免流体中的杂质在死角位置沉积堵塞管路；主体壁厚经过均匀化设计，在保证承压能力满足常规低压流体输送要求的前提下，尽可能控制整体重量，同时所有接口的连接端面都预留了标准密封件安装位，无需额外加工即可适配常规的管路密封方案，降低现场安装的加工成本。从安装边界来看，该歧管整体为长条形圆柱主体结构，轴向长度适配常规小型设备的内部安装间距，径向尺寸紧凑，不会占用过多的横向安装空间；四个支路接口沿主体轴向等距排布，接口间距匹配常规快插接头、硬管接头的安装操作空间，不会出现相邻接头安装干涉的问题；下方的两个定位凸台位置对称，可适配标准卡箍、支架的固定尺寸，安装时无需额外制作定制固定件，能够直接适配常规的管路安装标准件；主路两端的接口尺寸统一，可根据实际安装方向选择任意一端作为流体入口，适配不同走向的管路排布需求，安装灵活性更强。
