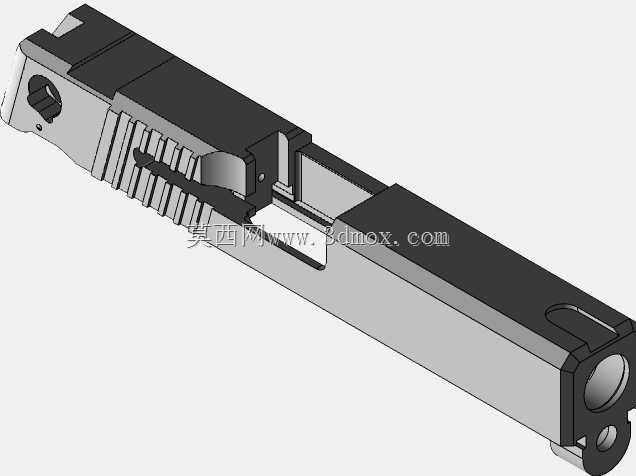

Zigana9mm自动手枪套筒结构三维设计

本次呈现的是Zigana系列9mm自动手枪的核心部件套筒的三维结构设计，该部件作为自动手枪的核心运动构件，在轻武器装备体系中承担着多重关键作用，主要适配民用射击运动、执法勤务配枪等场景的配套使用需求，是整枪完成自动循环动作的核心载体。从实际用途来看，套筒在枪械工作过程中，会在弹药击发后沿套筒座导轨完成后坐、抽壳、抛壳、压倒击锤的系列动作，随后在复进簧作用下完成推弹上膛、闭锁的整套循环流程，其结构精度直接决定了枪械的供弹可靠性、击发稳定性以及射击精度表现。从功能特性维度分析，该套筒采用前后分段式结构设计，前段设置有与枪管配合的配合孔位，保证射击过程中枪管的摆动轨迹稳定，前端下方预留复进簧导杆的安装空间，确保复进动作的平顺无卡滞；套筒上部设置有完整的机械瞄具安装基准位，前后准星照门的安装平面经过平整度优化，可保证瞄准基线的一致性；套筒侧部加工有错落的防滑纹路，方便使用者在手动上膛、故障排除时获得足够的摩擦力，避免戴手套或手部潮湿时出现打滑问题；套筒内部开设有完整的弹膛让位槽、抽壳钩安装腔以及抛壳窗结构，各腔室的过渡位置均做了应力释放圆角处理，避免长期往复运动过程中出现应力集中导致的构件开裂问题。在设计思路层面，该套筒遵循自动手枪的经典枪管短后坐自动原理进行结构适配，整体外形在保证结构强度的前提下做了轻量化的切削处理，在套筒非受力区域去除多余材料，有效降低了套筒整体重量，可在保证后坐能量足够完成自动循环的前提下，降低射击时的枪口上跳幅度，提升连续射击的可控性；各安装配合面的公差设计严格遵循轻武器零部件的互换性要求，保证同型号部件可直接替换无需额外修配，适配批量生产装配以及后期维护更换的需求。从外形尺寸与安装边界来看，该套筒整体长度适配紧凑型9mm自动手枪的尺寸规格，宽度与套筒座的导轨槽尺寸完全匹配，安装时无需额外调整即可顺畅装入套筒座导轨，前后运动行程经过精确计算，既保证抛壳动作有足够的行程空间，又避免后坐行程过大导致构件碰撞损伤；套筒尾部的端面做了防滑倒角处理，避免使用者操作时被锐边划伤，前端的枪口保护环突出于枪管端面，可在枪械意外跌落时保护枪口与膛线部位不受磕碰损伤，整体结构兼顾了功能实用性、操作安全性以及长期使用的结构耐用性。
