FL-21型20A50mV电流分流器结构设计

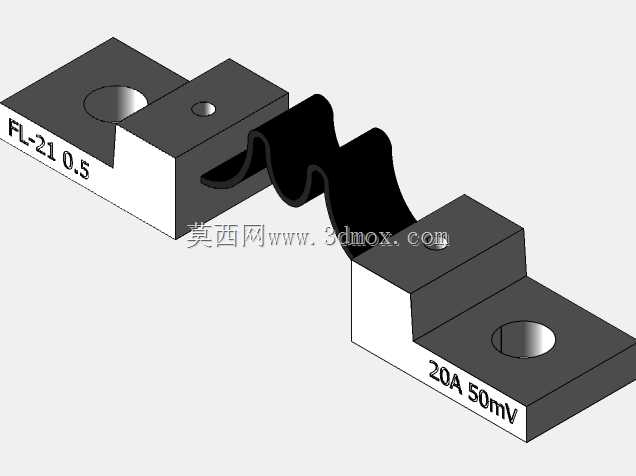

这款分流器是直流电路系统中用于电流采样检测的核心电气配件，广泛应用在工业直流供电回路、蓄电池充放电检测设备、直流电机驱动控制柜、光伏汇流检测单元、实验室直流电源校准装置等场景中，核心作用是按照固定比例将大电流转换为可直接测量的毫伏级电压信号，为电流表、数据采集模块、保护控制单元提供精准的电流采样输入，避免大电流直接通入测量仪表造成器件损坏或测量精度偏差。产品采用两端块状安装基座搭配中间波浪形电阻合金带的结构设计，两端基座为导电性能优异的铜质基材，表面做镀覆处理降低接触电阻，每个基座上预留两个安装孔位，大孔用于主回路电流的螺栓锁紧固定，小孔用于采样信号导线的连接固定，安装时可直接通过螺栓将基座固定在绝缘安装板或铜排上，无需额外定制复杂安装支架，适配主流直流配电柜体的安装空间要求。中间的波浪形电阻带采用高精度锰铜合金材料加工，这种材料温度系数极低，在宽温度工作范围内能保持稳定的电阻值，波浪形的弯折设计一方面可以延长电阻材料的有效长度，在有限的安装空间内达到额定电阻值要求，另一方面可以预留热胀冷缩的形变余量，避免大电流通过时电阻带发热膨胀产生结构应力，导致连接部位松动或电阻带变形断裂，同时波浪结构也能增加电阻带与空气的接触面积，提升自然对流散热效率，降低长时间满负荷工作时的温升。设计过程中充分考虑了实际使用的安装边界，两端安装基座的平面度控制在较高精度范围内，保证安装后与铜排或安装面完全贴合，减少接触电阻带来的测量误差；电阻带与两端基座的连接采用高温硬钎焊工艺，焊接部位接触电阻极低，能承受短时大电流冲击而不出现脱焊、熔断问题；基座上的标识清晰压印了型号、额定电流、额定输出电压参数，方便现场安装接线时快速识别参数，避免错装。产品整体结构紧凑，安装孔位间距符合行业通用分流器的安装尺寸规范，可直接替换同参数规格的传统分流器产品，无需改动原有柜体的安装布局，中间电阻带的波浪弧度经过反复校核，既保证了足够的载流截面积，又不会超出安装空间的高度边界，不会与柜体内其他元器件产生干涉，在20A额定电流长期工作时，电阻带温升控制在安全范围内，不会对周边的导线、塑料器件造成热影响，输出的50mV信号线性度优异，能满足0.5级精度的电流测量要求，适配各类直流电流测量、过流保护、能耗监测的电路需求。
