三螺旋臂圆柱阀杆支撑结构

该支撑结构主要应用于流体控制阀门的阀杆定位场景，常见于工业管路输送系统、液压控制回路、气动调节装置中，作为阀杆的核心承载定位部件，承担阀杆径向限位、周向导向以及运行过程中的载荷分散作用，可适配中低压工况下的直通阀、调节阀、截止阀等多种阀类产品的装配需求。

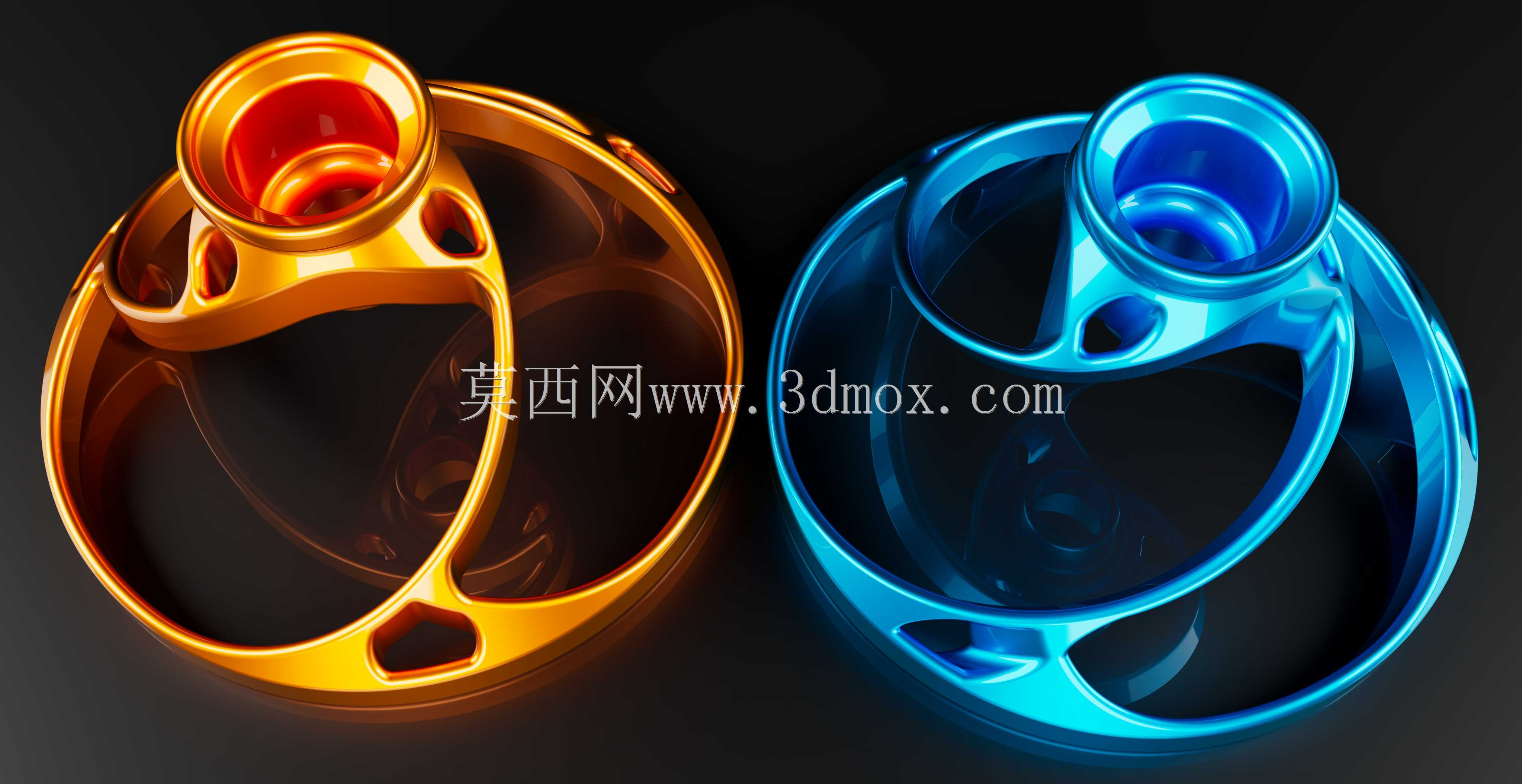

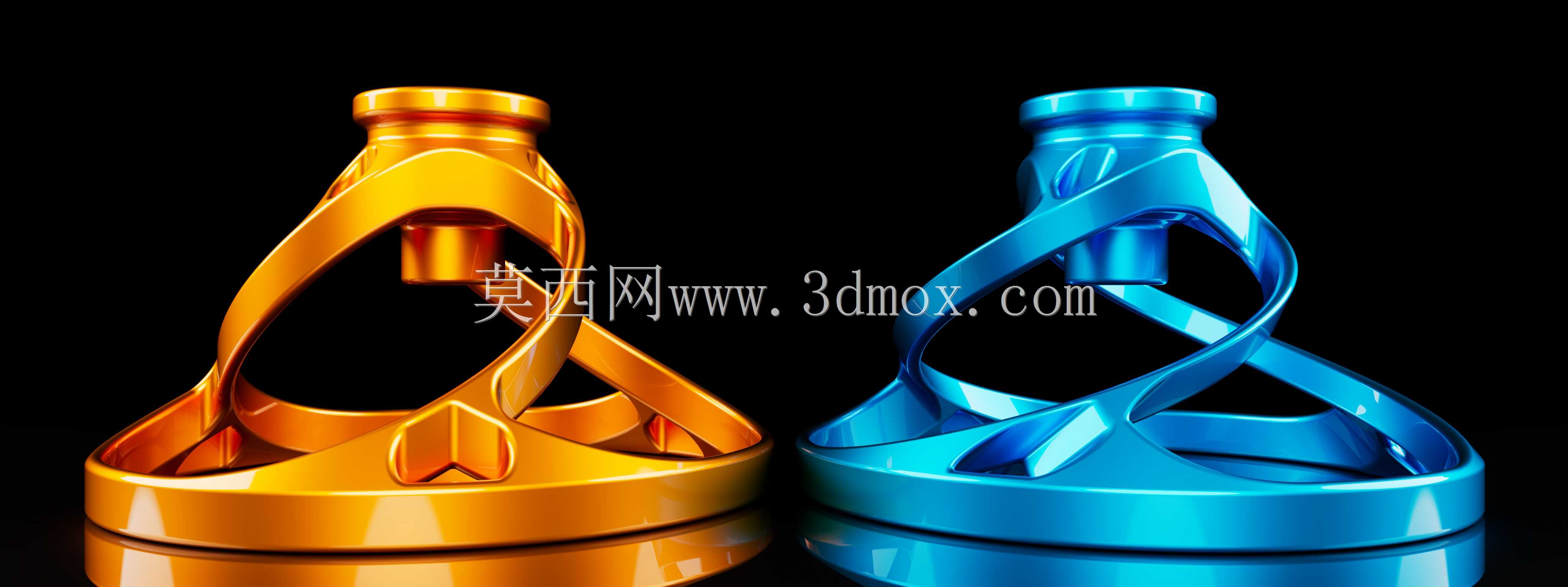

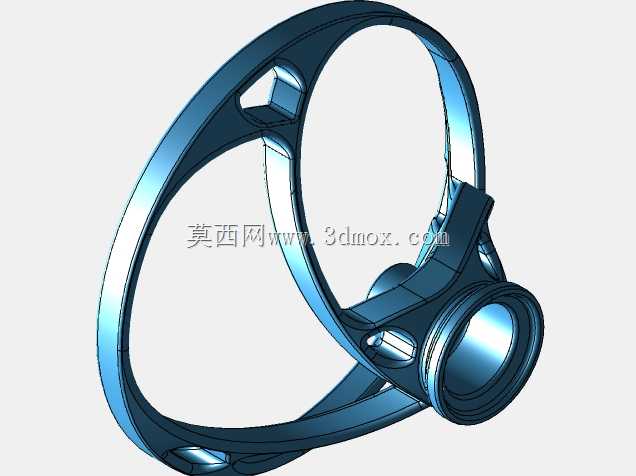

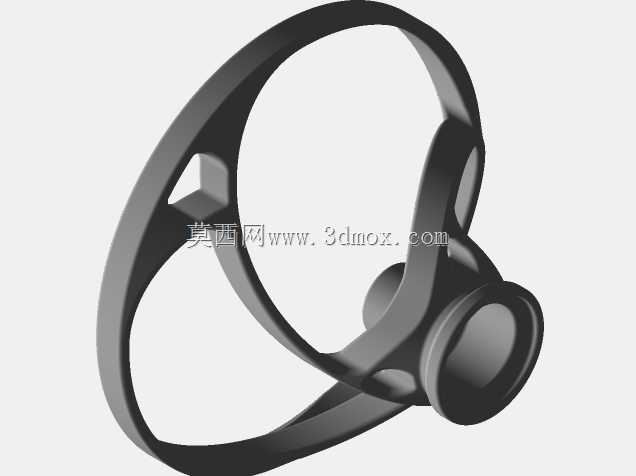

结构核心功能为对插入中心井的圆柱形阀杆形成稳定支撑，三个向外向下延伸的螺旋臂为主要承载结构，螺旋臂采用等截面流线型设计，从顶部阀杆套接端平滑过渡到底部环形安装基座，这种螺旋形态的臂体设计一方面可以在同等材料用量下获得更大的支撑跨度，分散阀杆运行过程中产生的径向偏载力，避免阀杆因受力不均出现卡滞、磨损加剧的问题；另一方面螺旋曲面的结构可以降低流体流经支撑部位时的紊流扰动，减少管路内的压损与流致振动，提升阀门整体运行的平稳性。

设计过程中优先考虑了安装适配性与结构强度的平衡，顶部中心井采用与标准圆柱阀杆间隙配合的公差设计，可保证阀杆轴向动作顺畅无卡涩，底部环形基座设置有均匀分布的安装定位点位，可直接与阀体内腔的定位台阶贴合装配，无需额外设计复杂的连接结构。三个螺旋臂沿中心轴线呈120度周向均匀分布，每个臂体的截面采用渐变厚度设计，靠近顶部套接端的臂体厚度更大以承受集中载荷，靠近底部基座的臂体适当拓宽贴合面，将载荷均匀传递到阀体安装面，避免局部应力集中导致的结构变形。

安装边界方面，整体结构的径向尺寸适配常规通径阀门的内腔安装空间，轴向高度可根据阀杆的行程长度做对应比例调整，螺旋臂的下探角度经过力学仿真验证，既保证了足够的支撑刚度，又不会占用过多的阀体内流道空间，在满足支撑强度要求的前提下尽可能缩小了结构整体体积，适配更多规格的阀门装配需求。结构表面采用光滑过渡的曲面设计，无尖锐棱角与应力集中缺口，可适配金属铸造、3D打印、注塑加工等多种成型工艺，批量生产时的工艺可行性较强，同时流线型的外形也便于后期做表面防腐、耐磨涂层处理，提升部件在腐蚀介质、高磨损工况下的使用寿命。
