多缸内燃机用整体式曲轴结构设计

曲轴作为内燃机动力输出的核心传动部件，广泛应用于乘用车辆、商用货车、工程机械动力单元、农用机械动力总成等场景，是将活塞往复直线运动转化为旋转扭矩的核心载体，承担着内燃机全工况下的动力传递、载荷承载与扭矩输出职能，其结构设计合理性直接决定动力单元的运行稳定性、NVH表现与服役寿命。

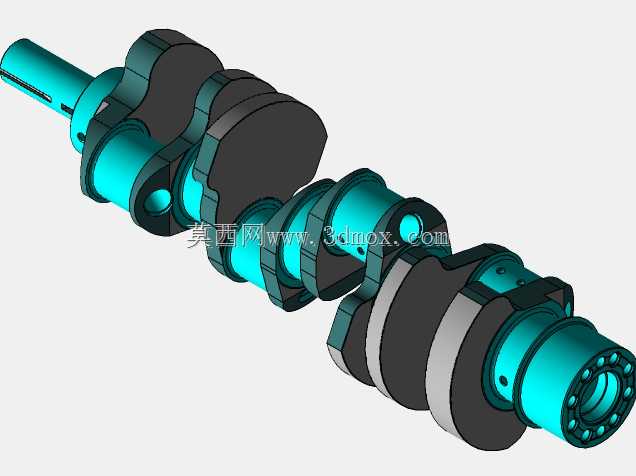

该曲轴采用整体式锻造结构设计思路，沿轴向依次布置前端动力输出轴段、多组曲柄销与主轴颈交替排布的曲拐单元、后端飞轮连接法兰段，整体结构遵循动平衡优化原则，每组曲拐的配重块与曲柄销呈180度反向布置，可抵消活塞连杆组件往复运动产生的一阶、二阶惯性力，降低动力单元运行过程中的振动幅值。设计过程中针对曲柄销与主轴颈的过渡位置采用大圆角平滑过渡结构，避免应力集中导致的疲劳断裂风险，所有轴颈表面均预留精加工余量，可满足后续磨削、表面淬火等工艺要求，保证轴颈与轴瓦配合面的粗糙度与形位公差符合装配标准。

从安装边界来看，曲轴前端轴段设计有键槽结构，可用于安装正时齿轮、皮带轮等附件，轴径尺寸匹配常用内燃机前端密封结构的安装要求，可适配标准规格的曲轴前油封组件；后端法兰端面均匀布置螺纹连接孔，可直接与飞轮组件定位连接，法兰外圆尺寸匹配曲轴后油封的装配公差，保证动力输出端的密封可靠性。各主轴颈的中心距严格按照内燃机气缸中心距设计，可直接适配对应缸数的气缸体主轴承座安装位，曲拐的回转半径经过精确计算，匹配对应排量内燃机的活塞行程参数，保证燃烧室压缩比符合设计要求。

在功能特性层面，该曲轴的油道采用内部斜向贯通设计，润滑油可从主轴承座经主轴颈油孔进入曲轴内部油道，直达各曲柄销与连杆轴瓦的配合面，实现全工况下的压力润滑，避免高转速工况下的轴瓦烧蚀、抱轴等故障。配重块的外形经过轮廓优化，在保证足够平衡配重质量的前提下，尽可能缩小回转半径，避免曲轴运转过程中与气缸体内部加强筋、连杆大端发生运动干涉，同时降低曲轴整体的转动惯量，提升内燃机的油门响应速度。整体结构经过动平衡校核，可满足高转速工况下的平稳运行要求，适配大扭矩输出的动力使用场景。
