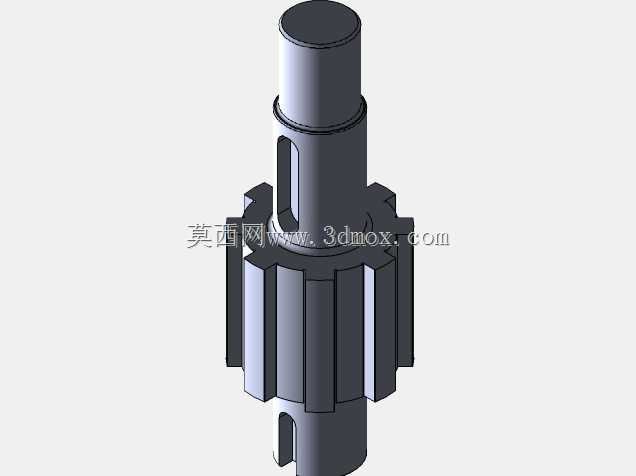

带花键与键槽的传动连接轴结构设计

这款带花键结构的传动连接轴，是机械传动系统中承担扭矩传递、运动衔接的核心零部件，广泛应用于需要精准传动、大扭矩承载的工况场景中，常见于动力输出端与执行部件的连接位置，比如传动箱内部的动力衔接、回转机构的扭矩传递工位，能够在高速回转、交变载荷的工作环境下保持稳定的传动精度，避免传动过程中出现打滑、回转间隙过大的问题。从实际用途来看，该轴件主要承担两个核心功能，一是通过两端的轴颈结构完成与轴承、支撑座的装配定位，为整个回转部件提供稳定的旋转支撑基准，二是通过中部的花键结构、轴身的键槽结构，分别与带内花键的传动齿轮、带键槽的传动轮类零件形成刚性连接，将输入端的旋转扭矩平稳传递至下游执行部件，保障动力传输过程中的同轴度与传动效率。在功能特性设计上，中部采用的外花键结构采用多齿均匀承载的设计思路，相比单键连接能够大幅提升接触受力面积，在同等轴径条件下可以承受更大的传递扭矩，同时花键的齿向导向特性也方便配套传动零件的轴向滑移调整，适配需要轴向位移调整的传动工况；轴身上开设的两处平键槽，分别布置在花键结构的上下两侧轴段，用于与无花键结构的传动轮、锁紧套类零件配合，通过平键的侧面受力传递扭矩，结构简单可靠，装拆维护十分便捷；轴身不同直径的阶梯段设计，一方面为各个装配零件提供轴向定位的台阶面，控制各个配套零件的轴向安装位置，避免运转过程中出现零件窜动，另一方面也通过轴径的梯度变化优化轴的受力分布，在应力集中的位置预留足够的强度余量，降低长期交变载荷下的断裂风险。在设计思路层面，这款轴件的整体结构围绕装配便捷性、承载可靠性、运转同轴度三个核心目标展开，所有轴段的同轴度公差围绕两端支撑轴颈的公共轴线设定，保障花键段、键槽轴段与支撑位置的同轴误差控制在合理范围内，减少高速运转时的偏心振动；轴上的退刀槽、越程槽结构既满足加工工艺的需求，也避免装配时零件与轴肩出现干涉，保证各个配套零件能够精准贴合定位台阶面。从安装边界来看，该轴的最大外轮廓为中部花键的齿顶圆直径，装配时需要预留的径向安装空间略大于花键齿顶圆尺寸，轴向安装长度为轴的整体总长，两端支撑轴颈的直径与配套轴承的内孔尺寸适配，键槽的宽度、深度与配套标准平键的尺寸匹配，花键的齿形参数与配套内花键零件完全契合，安装时仅需要按照轴段的阶梯顺序依次装入支撑轴承、传动零件、锁紧定位件即可完成装配，不需要额外进行复杂的配作加工，能够适配常规的标准化传动箱安装空间，在保障结构强度的前提下尽可能压缩轴件的整体体积，减少传动结构的空间占用。
