带肖特基二极管双N沟道MOSFET器件

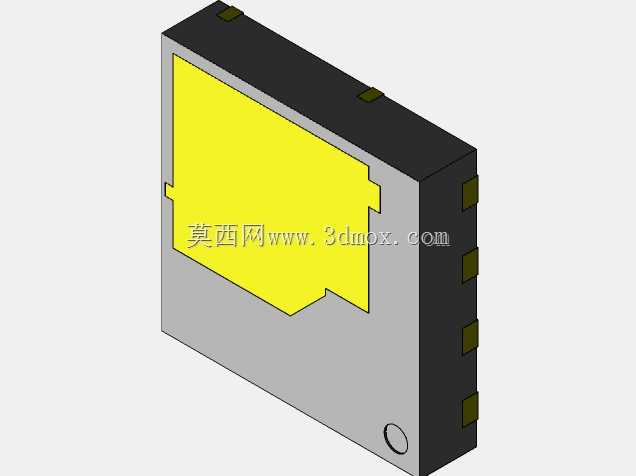

这款功率半导体器件是面向低压大电流功率切换场景开发的核心电子元件，主要应用于消费类电子电源管理、便携设备负载开关、小型电机驱动、锂电池保护电路等场景，能够在30V耐压工况下实现稳定的电流通断控制，内置的肖特基二极管可在感性负载切换时提供续流路径，避免反向电动势击穿器件沟道，大幅提升电路运行的可靠性。器件采用贴片式封装设计，整体为规整的薄型长方体结构，主体分为黑色塑封主体与银灰色散热基座两部分，黄色标识区域清晰标注器件核心参数区域，侧面均匀排布引脚焊接位，顶部设置定位凸点，可匹配SMT自动化贴装工艺的定位需求，底部圆形标记为引脚1定位标识，能够在生产贴装时快速识别安装方向，避免反向贴装导致的电路失效。设计过程中优先考量了贴片生产的适配性，引脚间距严格遵循行业通用贴片封装规范，可直接适配标准PCB焊盘设计，无需额外定制焊盘尺寸；散热基座与器件内部晶圆直接接触，可在工作时将晶圆产生的热量快速传导至PCB铜箔散热区域，降低器件工作温升，提升持续载流能力。器件安装边界完全符合常规小尺寸功率器件的布局要求，厚度控制在薄型封装范围内，可适配空间受限的便携电子产品内部布局，不会占用过多PCB板上空间，同时引脚伸出长度经过优化，既能够保证焊接时的焊锡浸润效果，又不会因引脚过长导致相邻引脚连锡短路。在功能设计上，双N沟道集成结构可将两路独立的功率开关整合在单一封装内，有效减少PCB上的元件占用数量，缩小整体电路体积，内置肖特基二极管相较于外部额外续流二极管的方案，能够缩短续流路径，降低线路寄生参数对开关性能的影响，提升开关速度，降低开关过程中的功率损耗，适合高频开关工况下使用。器件的塑封外壳采用耐高温阻燃材料，可满足回流焊过程中的高温耐受要求，不会在焊接过程中出现壳体变形、引脚移位等问题，同时外壳具备良好的绝缘性能，可避免器件与周边元件接触导致的短路风险。
