机加工用快速锁紧式钻床台虎钳结构

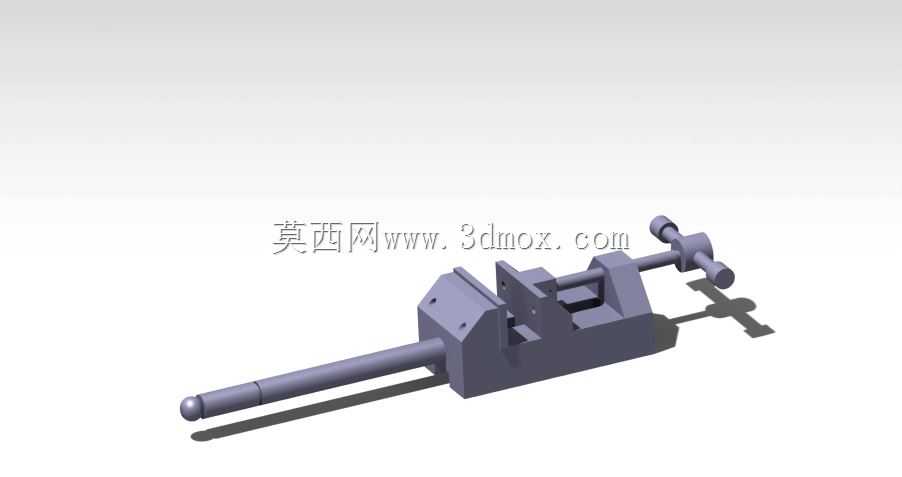

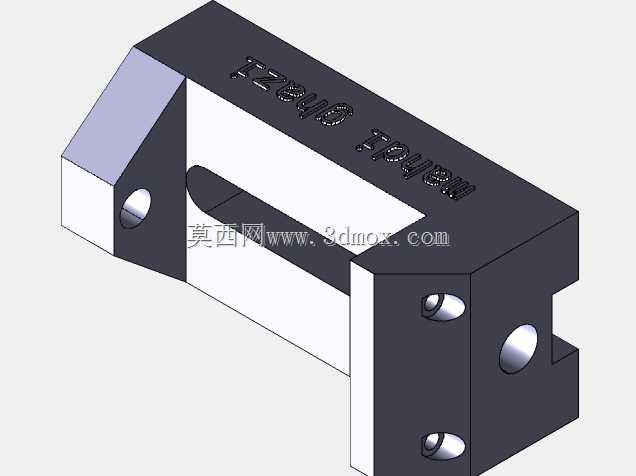

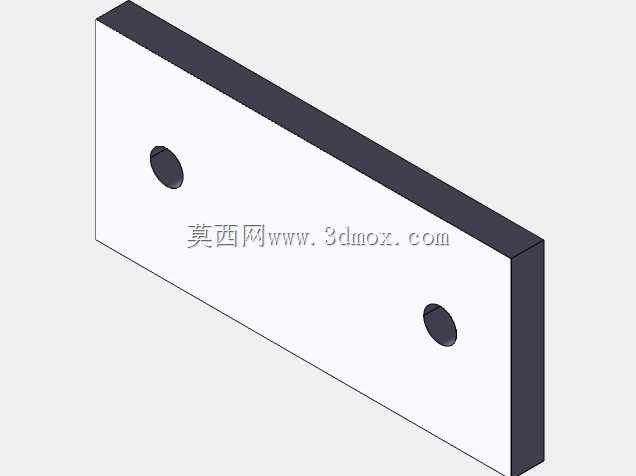

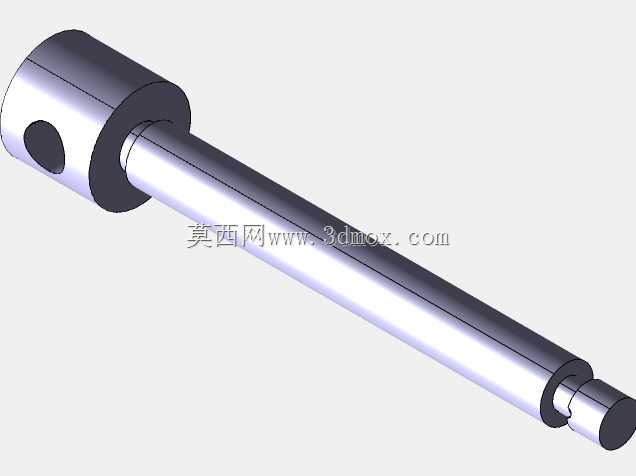

这款虎钳是钻床加工场景下的核心工装夹具，主要应用于机械加工车间的钻削工序工位，承担各类金属、非金属工件的装夹固定任务，在钻孔、扩孔、铰孔、攻丝等钻床加工作业中，能够为待加工工件提供稳定可靠的夹持力，避免工件在刀具切削力作用下发生位移、振动，保障加工精度与作业安全，是钻床配套工装中使用频率极高的基础装夹部件。从实际用途来看，它适配中小型台式钻床、立式钻床的工作台安装，可夹持不同外形的规则与异形工件，通过调整活动钳口的开合范围，能够覆盖常规小尺寸零件的装夹需求，无论是方形、圆形还是带不规则轮廓的毛坯件、半成品件，都可以通过钳口的咬合面实现稳固装夹，减少工件找正的辅助时间，提升钻削加工的整体作业效率。在功能特性上，这款虎钳采用丝杠传动的锁紧结构，通过端部的转动手柄驱动丝杠带动活动钳口沿导轨方向平移，实现钳口的开合与夹紧动作，长操作杆的设计能够放大输入扭矩，让操作人员无需借助额外加力杆即可获得足够的夹紧力，同时钳身整体采用一体式铸造结构，刚性充足，能够承受钻削过程中的轴向切削力与振动，避免装夹松动导致的加工报废或安全隐患；固定钳身的底部预留了标准安装槽位，可通过T型螺栓与钻床工作台的T型槽配合固定，安装位置可根据工件加工需求灵活调整，适配不同的加工工位布局。设计思路上，这款虎钳优先保障装夹刚性与操作便捷性，整体结构采用对称式布局，丝杠轴线与钳口夹持面保持垂直，确保夹紧力方向正对工件装夹面，避免夹紧过程中工件出现翘起、偏移；活动钳身与固定钳身的配合导轨采用加宽设计，提升钳口开合过程中的导向精度，减少活动钳身的晃动间隙，保障重复装夹的位置一致性；钳口部位设计有防滑咬合齿纹，能够增大与工件接触面的摩擦力，即使在较大切削力作用下也能防止工件打滑，同时可根据加工需求更换不同材质的钳口护板，避免夹伤已加工的工件表面。外形尺寸与安装边界方面，这款虎钳整体结构紧凑，钳身长度适配中小型钻床的工作台承载范围，最大开合行程覆盖常规小零件的装夹尺寸，安装时底部固定螺栓的孔位间距符合通用钻床工作台的槽距标准，无需额外改装即可直接安装使用，整体高度控制在合理范围内，不会与钻床主轴的下行行程发生干涉，保障钻削加工的有效行程空间，同时整体重量适中，既保证了足够的结构刚性，也方便操作人员根据加工需求在不同工位间挪动调整。
