机加工用手动螺旋夹紧台钳结构设计

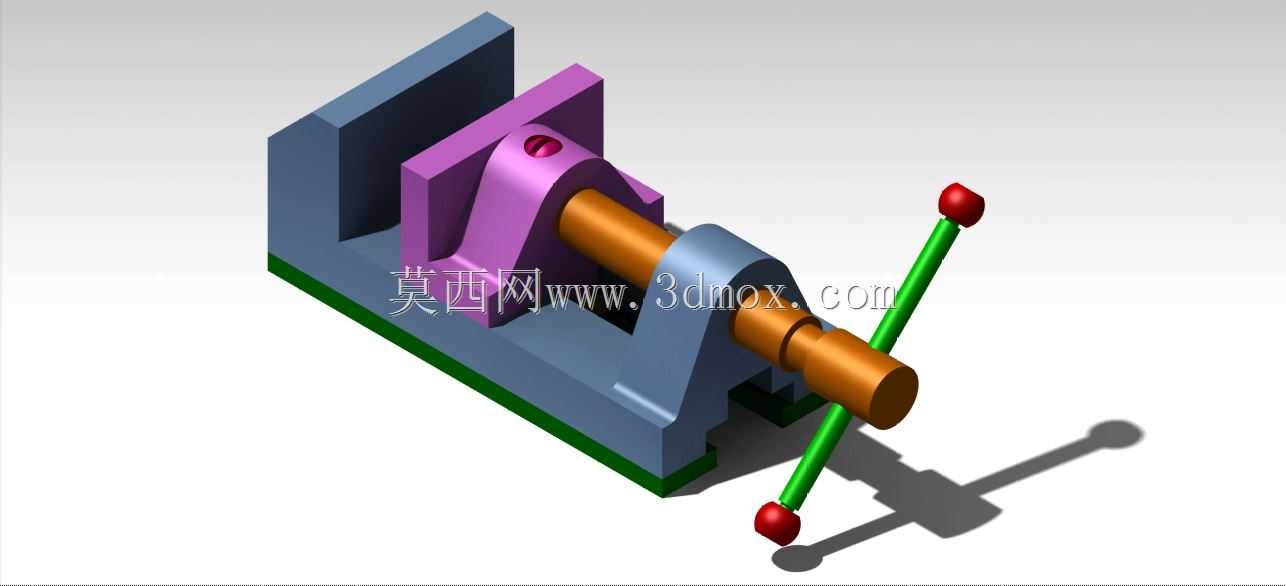

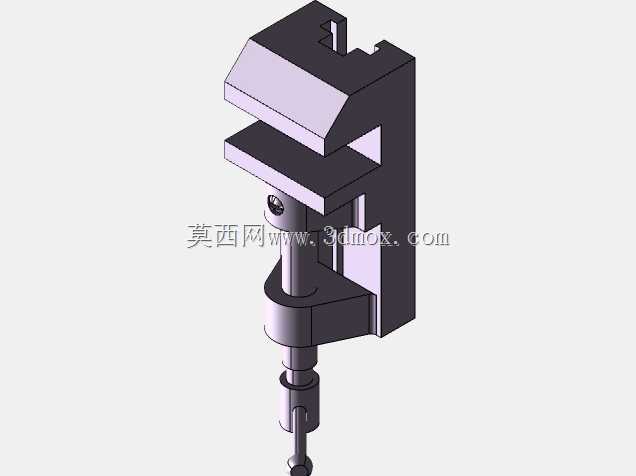

这款手动螺旋台钳是机械加工、装配维修场景中应用极为广泛的通用夹紧工装，在普通铣床、钻床、钳工台、小型磨床的工位上都能见到它的身影，核心作用是为待加工的金属、非金属工件提供稳定可靠的装夹定位，避免工件在切削、锉削、钻孔、攻丝等作业过程中出现位移、振动，保障加工精度与操作安全。从结构设计来看，它采用了经典的螺旋增力传动方案，整体由固定台座、活动钳口、传动丝杆、操作手柄、锁紧定位组件几个核心部分构成：固定台座作为整个工装的承载基础，底部预留了与工作台面连接的安装边界，可通过螺栓压板直接固定在标准钳工台或机床工作台上，整体安装尺寸适配多数常规加工工位的台面预留空间，不会占用过多操作区域。活动钳口与台座的导向槽采用间隙配合设计，保证钳口开合过程中滑动顺畅无卡滞，同时钳口贴合面做了防滑纹理处理，夹紧工件时能提供足够的静摩擦力，即便是表面光滑的金属坯料也不会出现打滑偏移。传动丝杆采用梯形螺纹设计，具备良好的自锁性能，当手柄停止转动后，钳口的夹紧力可以长时间保持稳定，不会因为加工过程中的振动出现松脱，同时梯形螺纹的传动效率适中，操作人员转动手柄时可以通过较小的输入力获得足够大的夹紧输出力，针对不同厚度的工件，只需要转动手柄调整活动钳口的位置即可完成装夹，开合行程覆盖了常规小型零部件的装夹尺寸需求，从几毫米的薄垫片到百余毫米的块状坯料都能实现可靠夹紧。设计过程中充分考虑了操作的人机工程学，操作手柄采用两端带防滑球头的长杆结构，操作人员握持施力时手感舒适，不需要额外加力杆就能达到足够的夹紧力矩，同时手柄的转动半径经过优化，不会在转动过程中与台座、工作台边缘发生干涉。整体结构没有复杂的液压、气动组件，完全依靠纯机械结构实现夹紧功能，日常维护简单，故障率极低，不仅适合规模化生产车间的批量加工作业，也适合设备维修、手工DIY、教学实训等场景使用，在需要临时固定工件进行打磨、装配、划线的作业环节，这款台钳都能提供稳定的装夹支撑，是机械加工领域不可或缺的基础工装设备。
