BIGTREETECH TFT50触控显示屏结构设计

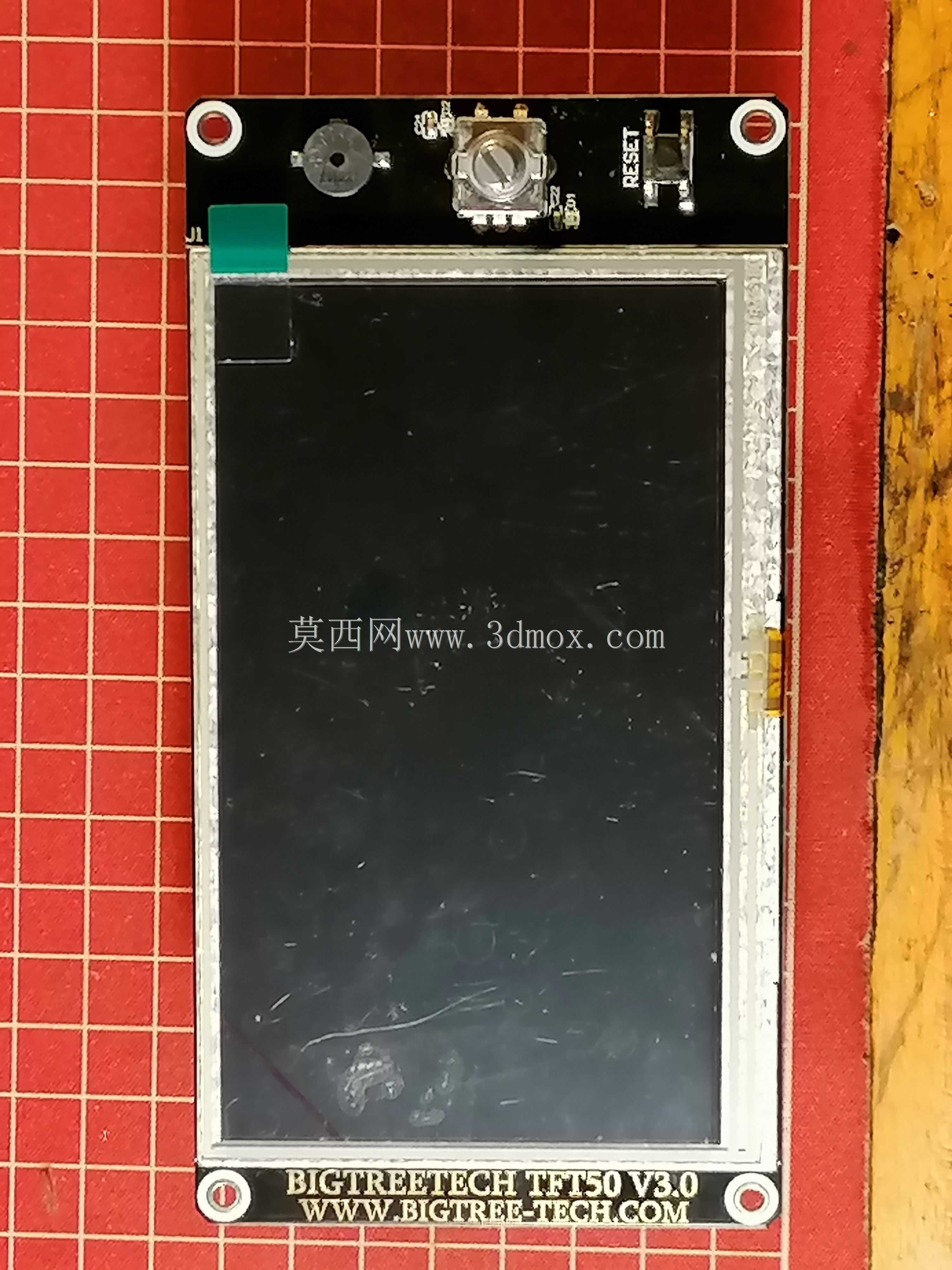

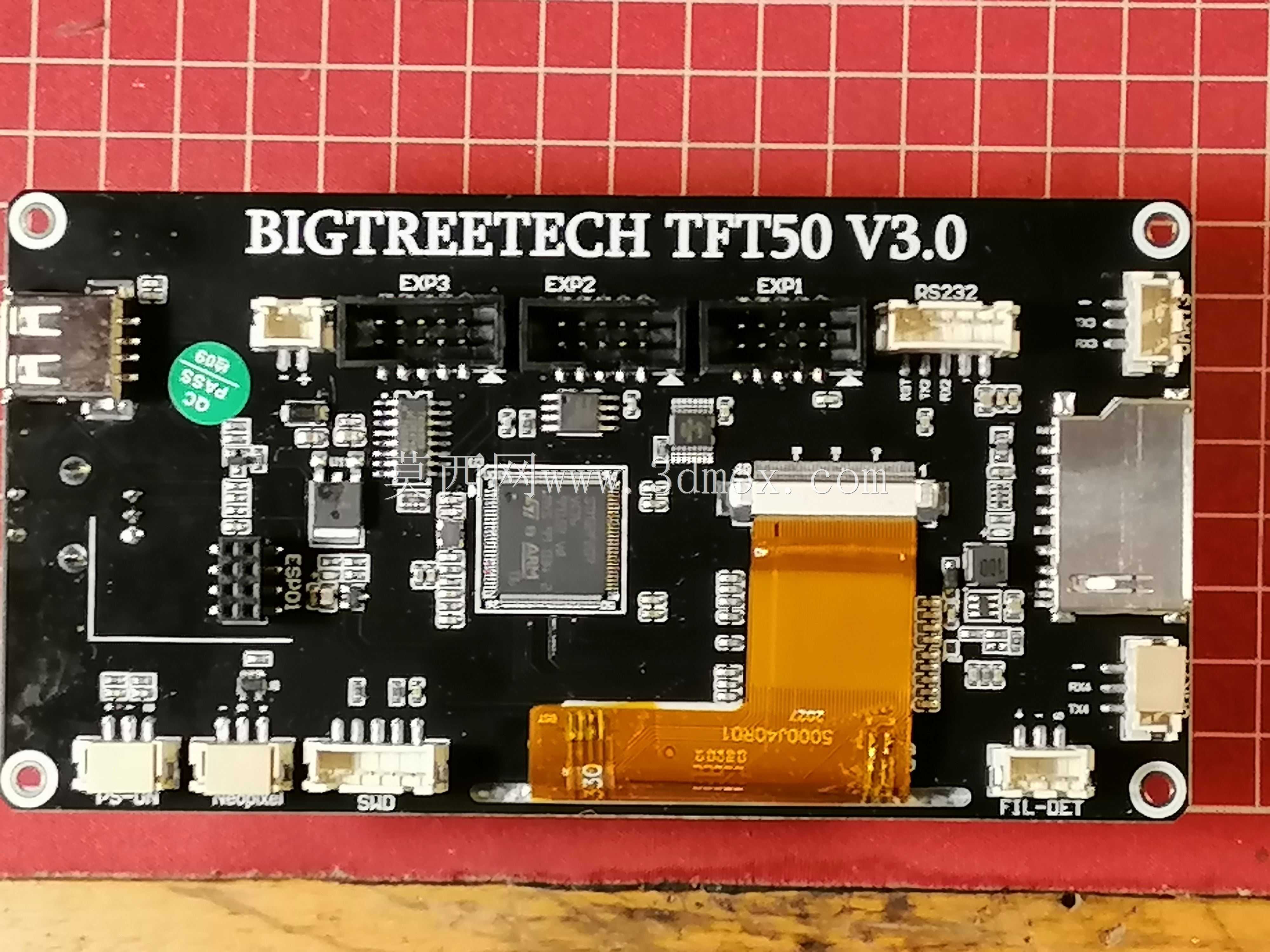

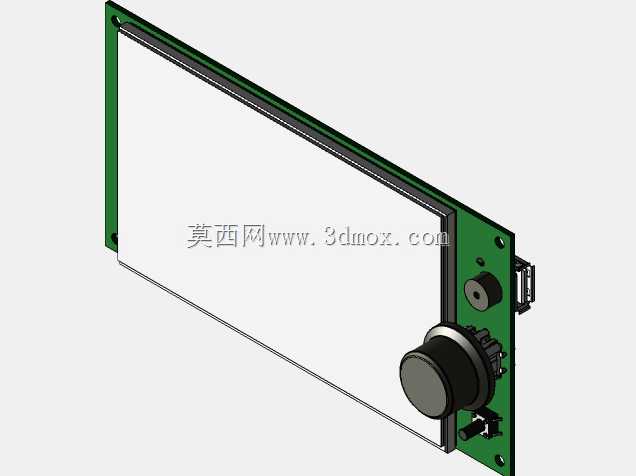

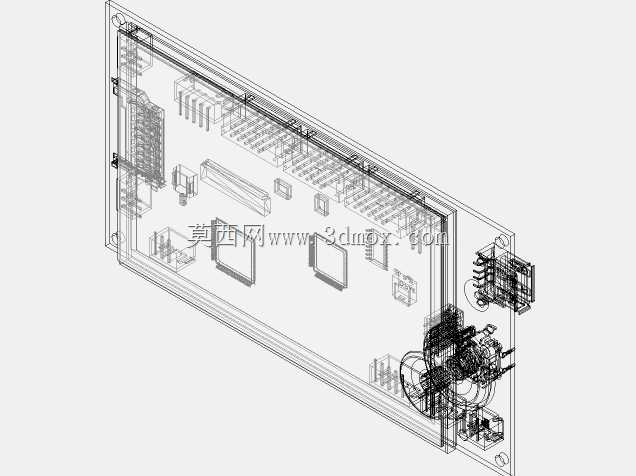

这款触控显示模组是面向桌面级FDM 3D打印机打造的人机交互核心部件，主要应用在各类DIY改装、商用桌面3D打印设备的操控端，替代传统的单色旋钮屏与段码屏，为用户提供可视化的参数调整、打印进度监控、功能指令输入的交互载体，也可适配小型数控雕刻机、开源自动化控制装置的操作面板使用场景。从实际用途来看，该模组承担着设备运行状态实时展示、打印温度/速度/流量参数调节、打印任务启停控制、固件参数配置、故障代码提示等核心功能，用户无需连接上位机电脑，直接通过屏端即可完成设备的全流程操作，大幅降低设备的使用门槛。在功能特性设计上，模组集成了5英寸高清显示区域与实体旋转编码器按键，既支持触控点选的快速操作，也保留了旋钮调节的精准操控逻辑，适配不同操作习惯的用户；板载预留了SD卡插槽、通讯扩展接口、蜂鸣器提示模块，可实现脱机打印读取、外接设备通讯、操作反馈提示等拓展功能，板载电路做了分区布局，高压驱动区域与低压信号区域做了物理隔离，减少信号干扰对触控精度与显示稳定性的影响。设计思路上，整体采用PCB板载集成的结构方案，将显示面板、驱动电路、操控元件全部整合在单块PCB基板上，减少外接排线的连接节点，降低设备组装的接线复杂度与后期使用的接触故障概率；PCB板边缘做了安装孔位的对称布局，适配不同机型的面板安装位，屏幕边框做了窄边处理，在有限的面板尺寸下最大化显示区域面积，旋钮元件布置在屏幕右下角的操作舒适区，符合人手握持操作设备时的手指活动范围，长时间操作也不易产生疲劳感。从安装边界来看，模组整体为薄型长方体结构，PCB板厚度控制在常规工控板标准范围内，显示区域与背面元器件的凸起高度做了精准限位，安装时仅需在设备面板开出对应尺寸的矩形避让槽，通过四个角的安装孔即可完成固定，无需额外设计复杂的固定支架，屏幕正面与安装面板贴合后可形成平整的外观面，背面预留的接线接口朝向设备内侧，方便与主控板完成排线连接，不会与设备内部的其他结构件产生干涉，整体安装公差控制在合理范围内，可兼容多数开源3D打印机的原有面板安装位，无需对设备外壳做二次修改即可完成替换升级。
