适配树莓派多版本的薄型主动散热装置

　　在嵌入式开发与小型边缘计算设备部署场景中，树莓派作为通用开源硬件平台，常被应用于工业数据采集终端、小型智能网关、边缘AI推理节点、桌面级迷你计算单元等场景，这类场景下设备往往需要长时间高负载运行，CPU、GPU等核心计算元件会产生持续热量，若散热不及时会触发芯片降频机制，直接影响设备运行稳定性与数据处理效率，甚至在密闭安装空间内出现过热宕机的问题。这款薄型冷却装置正是针对树莓派Pi3、Pi3B、Pi4、Pi4B多个主流版本的安装孔位与发热区域布局设计，核心目标是在有限的垂直安装空间内实现高效主动散热，解决薄型外壳、紧凑安装位下的散热痛点。

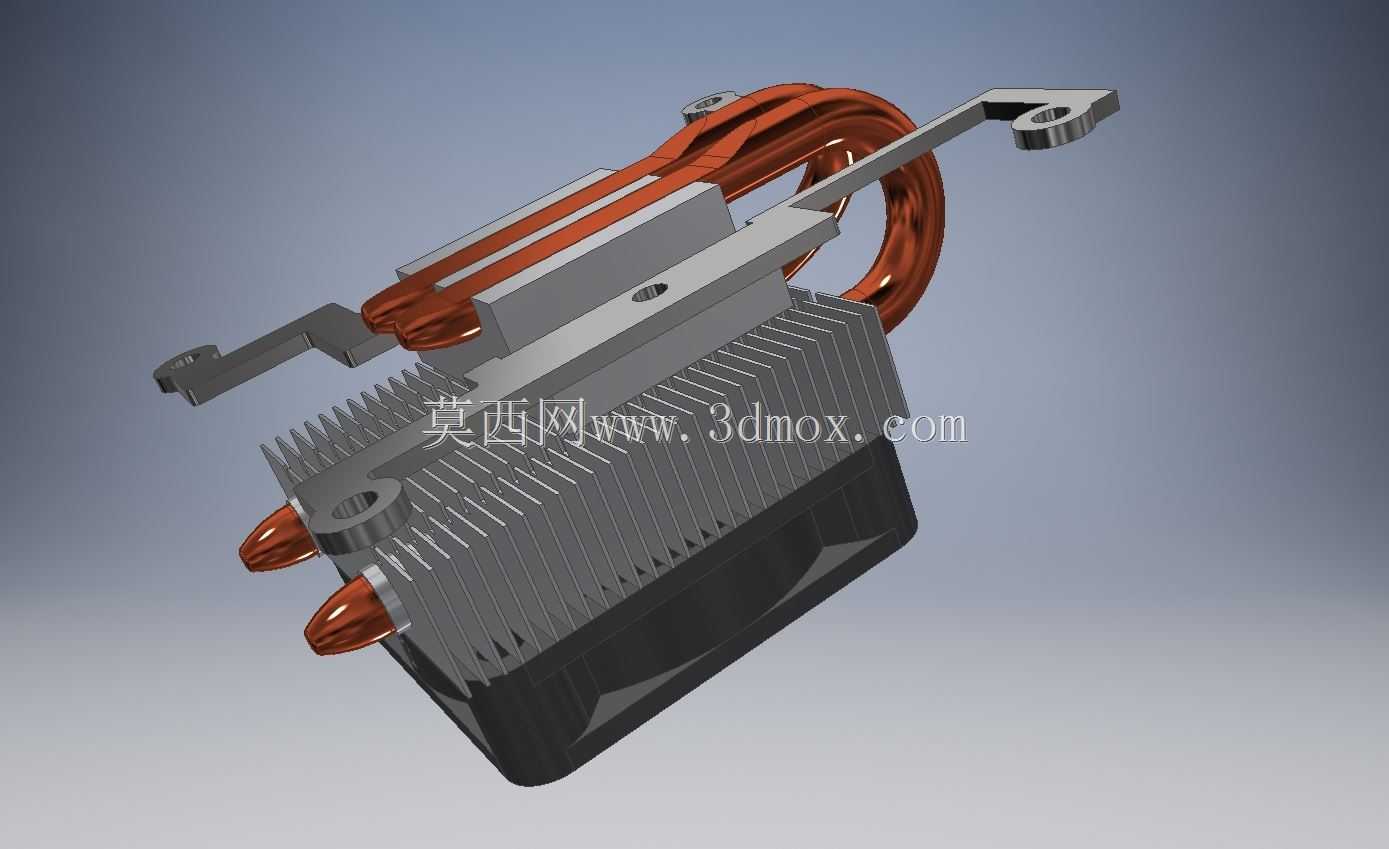

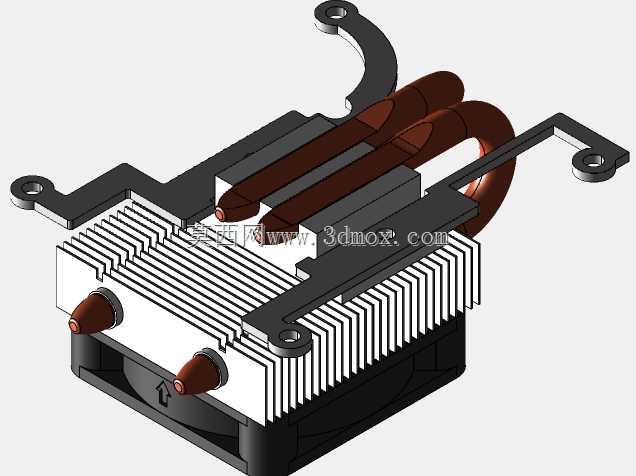

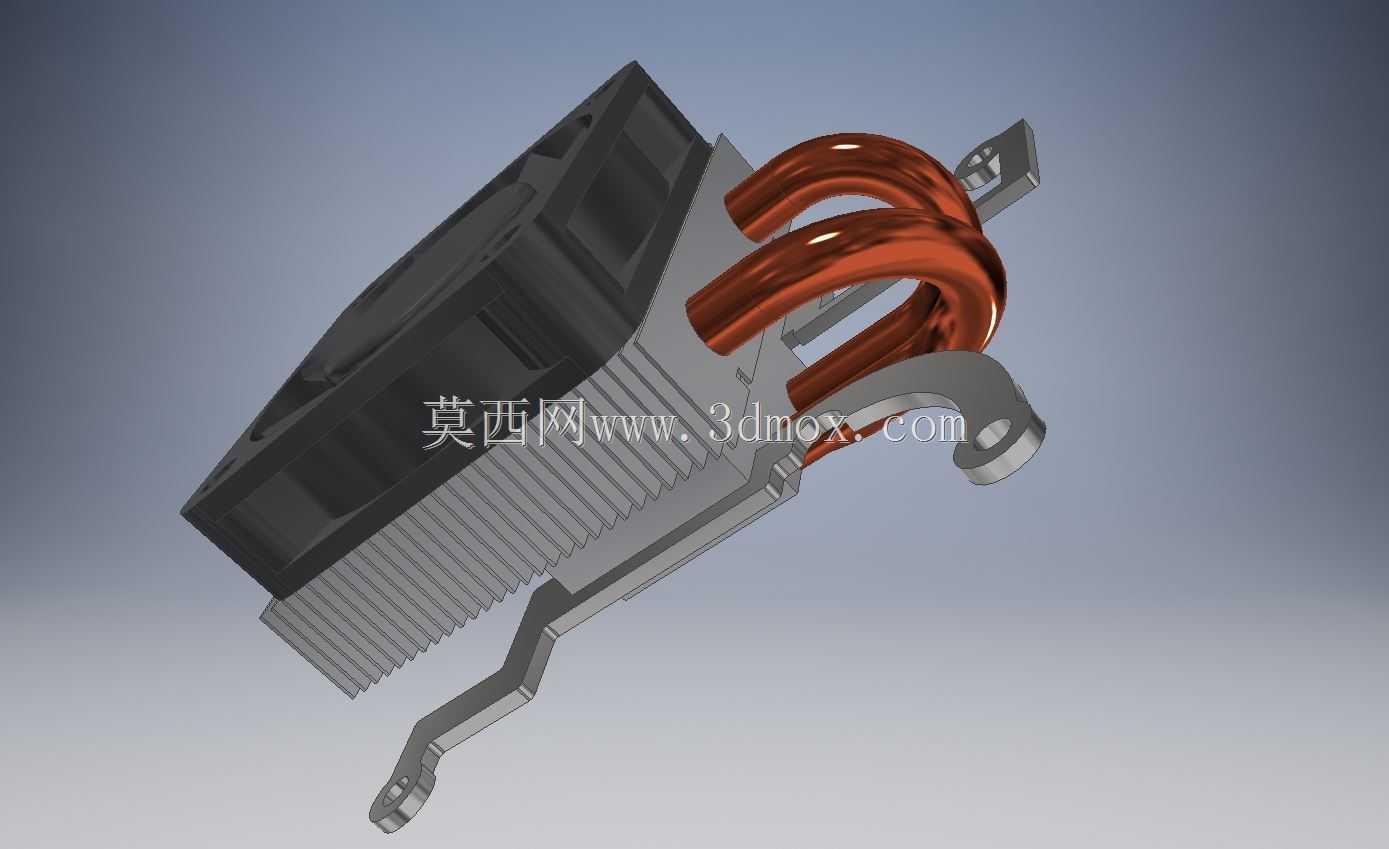

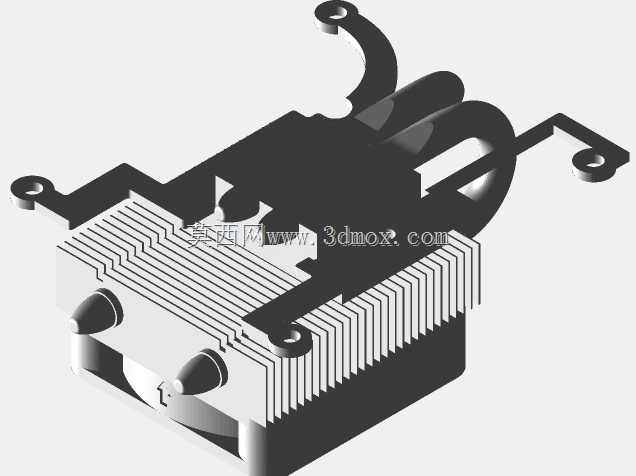

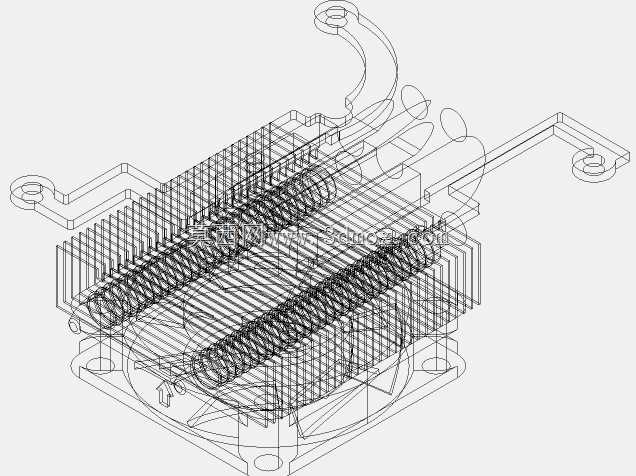

　　从结构设计逻辑来看，这款散热装置采用了风冷与热管导热结合的散热方案，底部为平整的纯铝导热基座，安装后基座平面直接贴合树莓派主板的核心SoC芯片表面，接触区域做了高精度平面铣削处理，保证导热界面材料填充后热阻处于较低水平；四根铜质热管采用压合工艺嵌入铝制散热鳍片组内部，热管的蒸发段与导热基座紧密接触，能够快速将核心芯片产生的热量传导至整个鳍片阵列，避免热量在基座区域堆积。鳍片组采用密齿薄铝片冲压成型，相邻鳍片之间预留了均匀的通风间隙，在有限的横向尺寸内最大化拓展了散热面积，同时控制整体重量不会对主板安装孔位造成额外的结构应力。

　　散热鳍片上方搭配的是标准40mm规格的轴流风扇，风扇采用四角固定结构与鳍片组上沿的安装柱锁合，风扇出风方向垂直向下吹向鳍片间隙，能够强制空气在鳍片通道内快速流动，将热管传导至鳍片的热量及时带出散热主体。考虑到树莓派主板的供电接口布局，风扇的供电走线预留了侧边出线槽位，安装后不会干涉主板上的USB、HDMI、以太网等外接接口的插拔操作。

　　安装结构方面，这款冷却装置采用了双侧延伸的金属安装支脚，支脚上的定位孔完全匹配对应版本树莓派主板的原生安装孔位，安装时不需要对主板进行任何打孔或改装，只需要在核心芯片表面均匀涂覆导热硅脂或者贴好导热垫，将散热主体对准核心位置后，使用配套的尼龙或者金属螺丝从主板背面穿过安装孔与支脚锁合即可，整个安装过程不需要额外的辅助治具，普通用户也能快速完成装配。支脚的高度经过精确计算，安装完成后散热基座与主板表面之间预留了足够的安全间隙，不会触碰主板上的电容、电阻等贴片元件，避免出现短路风险。

　　从安装边界尺寸来看，这款冷却装置整体垂直高度控制在极低的水平，能够适配绝大多数厚度在20mm以内的树莓派薄型保护壳，不会出现散热装置顶到外壳内壁的问题；横向与纵向尺寸也完全控制在树莓派主板的轮廓范围内，不会超出主板边缘，在多台树莓派密集堆叠部署的机柜场景中，相邻设备之间不会因为散热装置的突出部分产生安装干涉。风扇的供电接口兼容树莓派主板上的3.3V/5V针脚定义，用户可以根据自身的噪音与散热性能需求选择对应的供电针脚，接5V针脚时风扇转速更高，散热性能更强，适合高负载持续运行的场景；接3.3V针脚时风扇转速更低，运行噪音更小，适合对静音有要求的桌面级应用场景。

　　在实际使用场景中，这款薄型冷却装置能够将满负载运行的树莓派4B核心温度控制在合理区间，相比被动散热片方案，核心满载温度能够降低20摄氏度以上，即使在夏季高温环境或者密闭的设备柜内部，也能保证树莓派始终运行在额定主频下，不会因为过热触发降频。同时整个散热装置的结构件全部采用金属材质，相比塑料框架的散热方案拥有更长的使用寿命，风扇采用液压轴承结构，连续运行寿命能够满足工业场景下长期不间断工作的需求，不需要频繁维护更换。在结构建模过程中，所有安装孔位的位置度公差、鳍片的厚度公差、热管与鳍片的压合过盈量都经过反复校核，既保证了结构装配的顺畅性，也避免了公差累积导致的安装错位、接触不良等问题，完全匹配树莓派主板的实际安装尺寸，不会出现孔位对不准、压合不紧密的情况。
