F1赛车前翼子板空气动力学结构设计

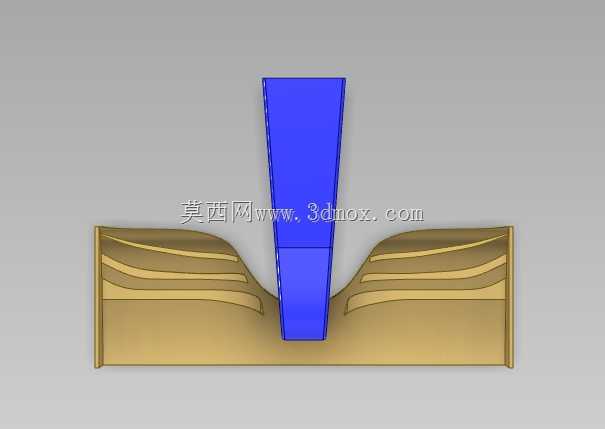

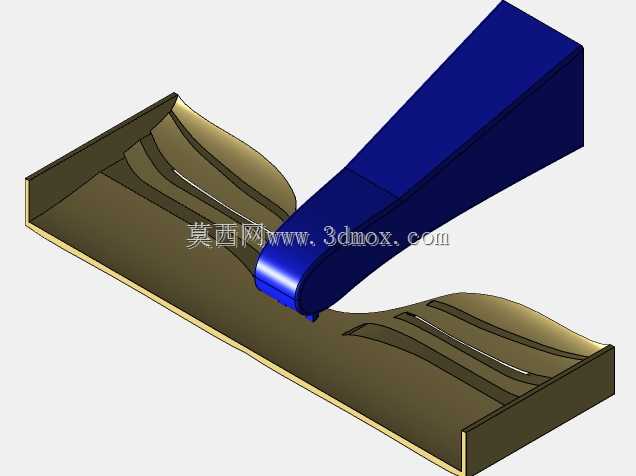

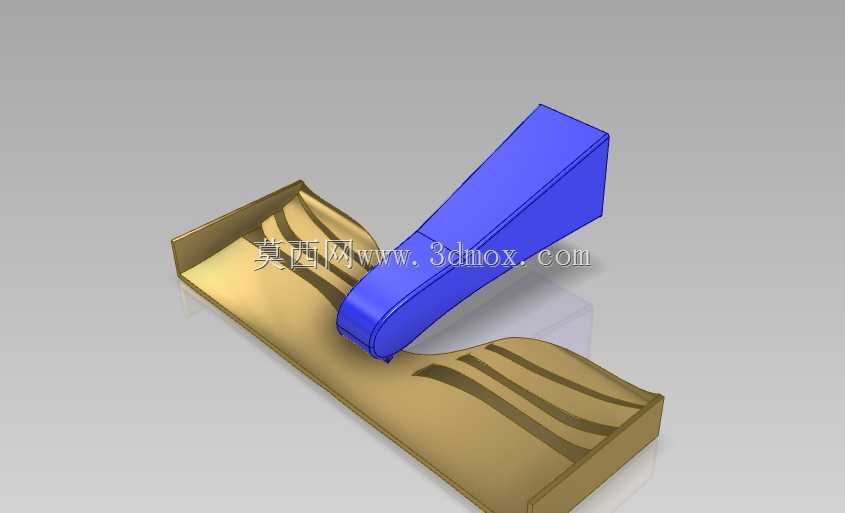

该结构为方程式赛车前部核心空气动力学组件，主要应用于场地竞速类方程式赛车的前端下部区域，承担着梳理车头来流、为前轮提供气流遮蔽、平衡整车下压力分布的核心作用，是赛车前部空气动力学套件中直接影响整车弯道抓地力与直道稳定性的关键部件。在实际赛事运行场景中，前翼子板需要直面赛车高速行进时的正面来流，既要将部分气流有序导向车底扩散器区域，为整车提供充足的前部下压力，抵消高速行驶时车头的抬升趋势，又要将前轮旋转带来的乱流进行有序疏导，减少轮胎周边的湍流阻力，避免乱流卷入车侧与车底影响后续空气套件的工作效率，同时还要兼顾碰撞场景下的结构缓冲特性，满足赛事安全规范的相关要求。从功能特性来看，该组件采用分层翼面搭配导流槽的结构设计，金色基底部分为前翼主安装基板，直接与赛车前鼻锥的安装点位相连，承担整个前翼结构的承载作用，基板表面设置的多道弧形导流筋，能够将正面来流按照预设路径进行分流，一部分气流沿导流筋向车身两侧导出，避开前轮的正迎风面，降低轮胎的风阻系数，另一部分气流则通过导流筋的引导向下汇入车底区域，配合车底扩散器形成低压区，强化整车的下压力输出；上方蓝色翼片为可调式副翼结构，翼型采用低阻高升力的剖面设计，能够根据不同赛道的下压力需求调整安装角度，在低速多弯赛道可以增大翼片攻角获得更高的前部下压力，提升弯道转向响应速度，在高速直道较多的赛道则可以减小攻角降低风阻，提升直道尾速表现。在设计思路上，该结构优先保障气流导向的精准性，所有翼面与导流筋的曲面曲率都经过气流模拟验证，避免出现气流分离导致的升力突变，同时兼顾结构轻量化需求，在保证结构强度满足高速气流冲击与小幅碰撞要求的前提下，尽可能削减非承载区域的材料厚度，降低组件自身重量，减少车头的非簧载质量，提升前悬架的响应速度。从安装边界来看，该组件整体采用贴合前鼻锥下部轮廓的适配设计，基板的安装点位完全匹配方程式赛车前鼻锥的标准安装孔位，安装后组件最外侧不超出前轮的外侧端面，避免轮胎转向时与翼片发生运动干涉，组件下部与地面的间隙满足赛事规则的最低离地高度要求，翼片的上沿高度不超过前鼻锥的最高轮廓线，不会对车手的前方视野造成遮挡，整体结构在安装后能够与前鼻锥、前轮、侧箱导流板形成连贯的气流通道，实现前部空气动力学效率的最大化。
