汽车进气AAC阀转接安装适配板

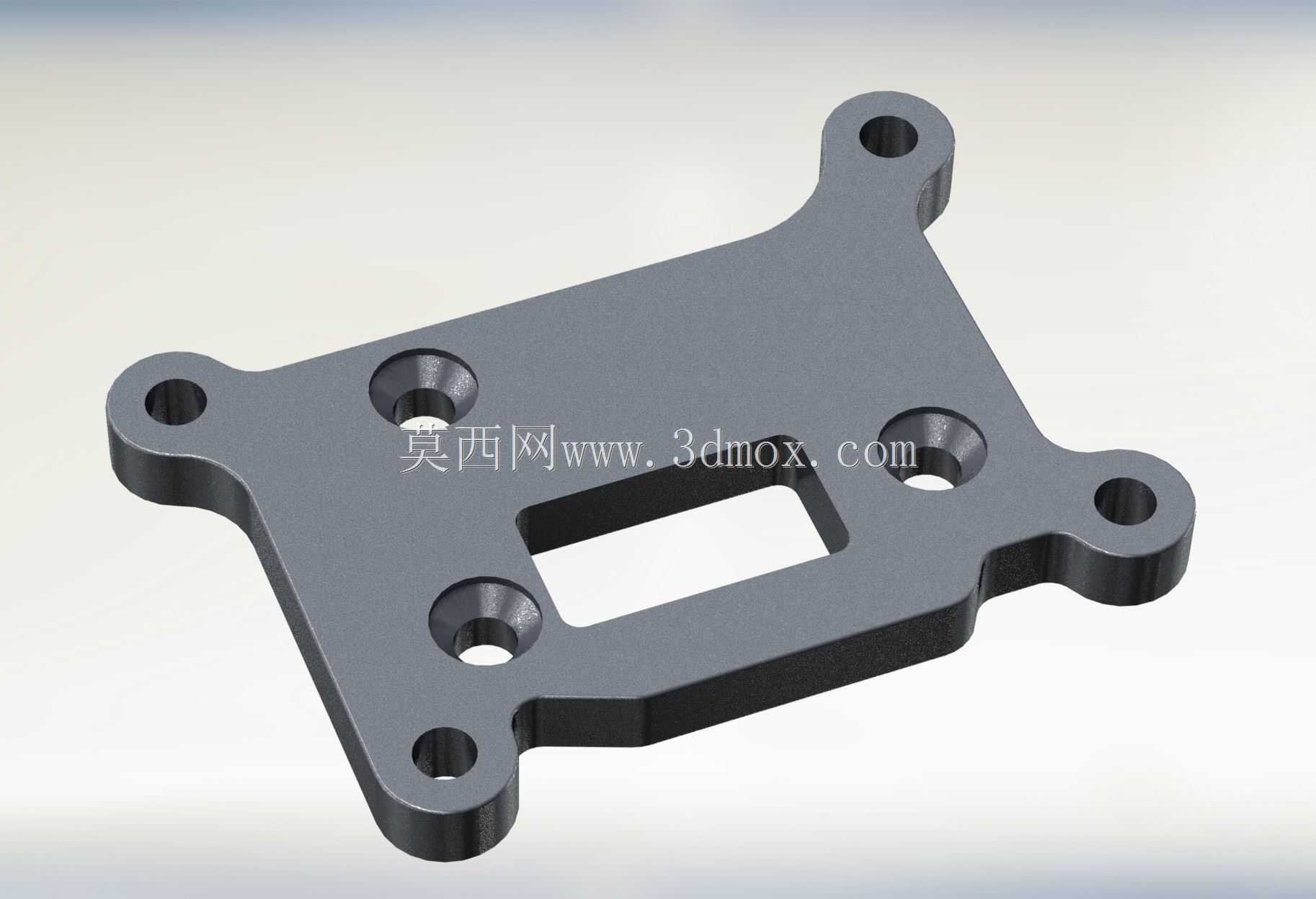

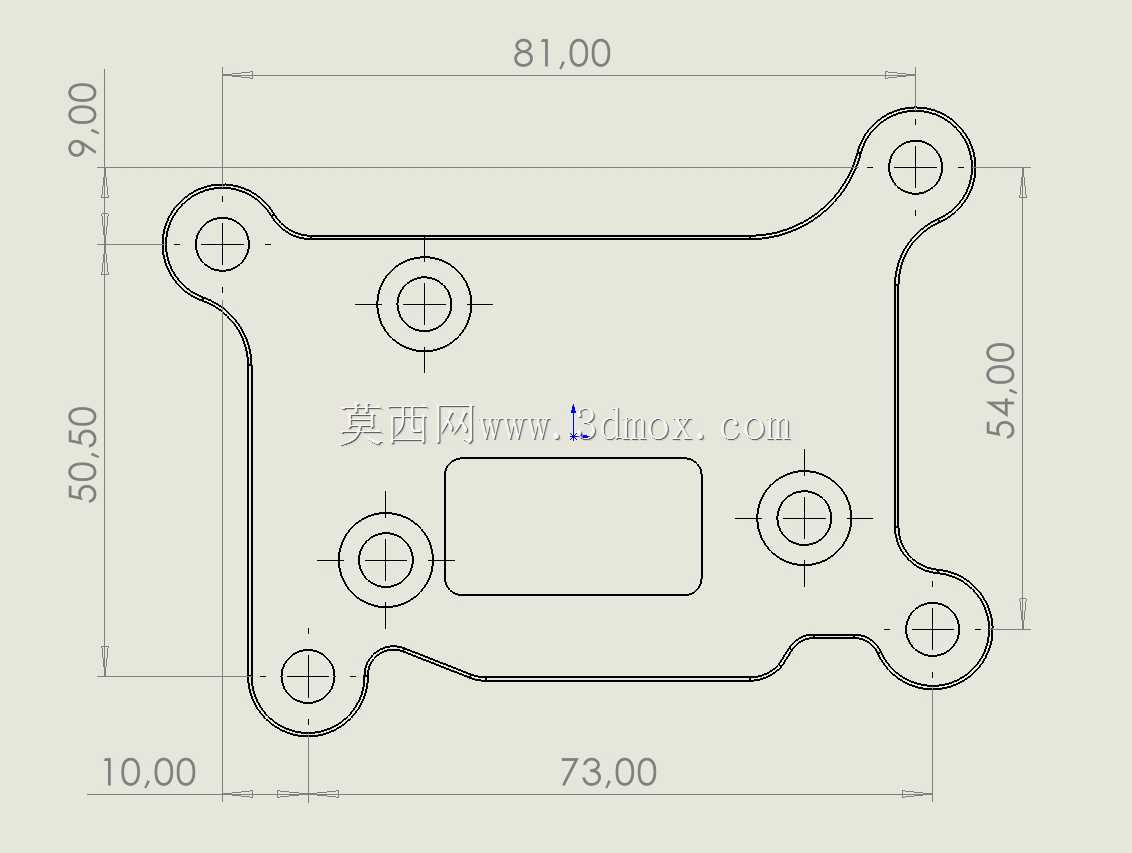

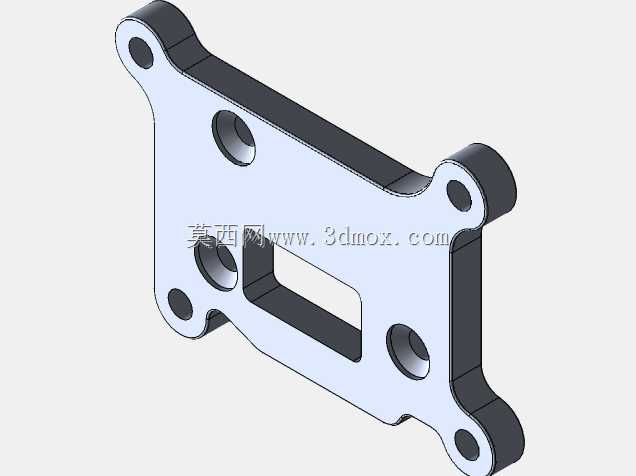

这款适配板是汽车动力改装领域的专用连接部件，主要应用于日系性能车型进气系统升级场景，核心作用是实现特定规格AAC阀与GReddy进气歧管之间的无缝对接，解决不同品牌改装部件接口尺寸不匹配的安装痛点，为车主换装高性能进气组件提供可靠的转接支撑。在实际装车使用中，该适配板承担着密封衔接、定位固定的双重作用，既要保证进气通路的气密性，避免未经计量的空气漏入进气道影响空燃比精度，又要为AAC阀提供稳定的安装基准，承受车辆行驶过程中的振动与进气脉冲压力，杜绝部件松动、密封失效等故障。设计阶段围绕两款对接部件的接口特征展开，首先精准匹配AAC阀的安装孔位布局与气道轮廓，同时对齐GReddy进气歧管的对应连接面，板体轮廓采用圆角过渡的异形结构，在完全覆盖对接密封面的前提下尽可能缩减冗余体积，避免与周边的管路、线束、机舱加强件产生干涉。板体上共设置七处安装定位孔，其中四角的大直径孔用于适配板与进气歧管的主体固定，中间区域的三处孔位对应AAC阀的安装点位，所有孔位的位置度公差严格控制在装配要求范围内，保证部件安装后无错位、无应力。板体中部预留的矩形避让槽，用于避开进气歧管侧的凸起定位结构，避免装配时出现顶靠无法贴合的问题。从安装边界尺寸来看，该适配板整体最大长度为81mm，最大宽度为54mm，板体厚度方向预留9mm的安装空间，底部安装边距歧管贴合面的最小尺寸为10mm，侧边安装孔的中心距板体边缘为50.5mm，横向孔组的中心跨度为73mm，所有尺寸均经过实车装配校验，既能够完全覆盖密封胶圈的压合区域，保证密封压力均匀分布，又不会超出进气歧管的安装面范围，适配常规的法兰密封垫安装要求。板体边缘的圆弧过渡设计不仅能够减少安装过程中的锐边划伤风险，也能降低进气气流在转接位置的紊流产生，辅助提升进气通路的顺畅度。
