四位式公共自行车停放架结构设计

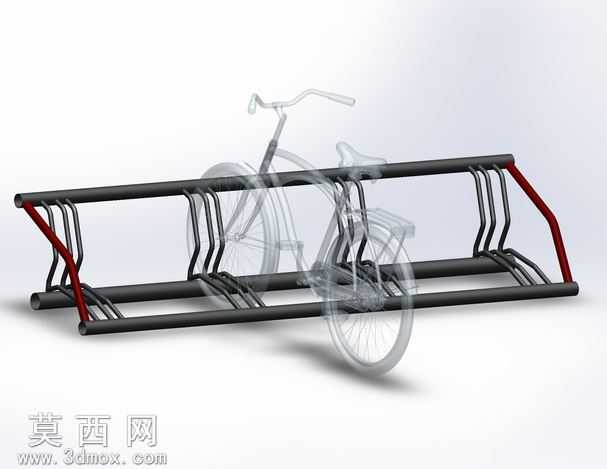

本作品为可同时容纳四辆自行车的公共停放架三维模型，采用SolidWorks完成全参数化建模，建模过程中先以基准轴、基准面搭建整体装配定位框架，再通过焊件模块生成主体框架的管材结构，对每一处管材的弯折弧度、对接切口都做了精准的几何约束，确保各部件装配无干涉。模型渲染阶段为主体金属管材赋予哑光黑色喷塑材质，还原户外公共设施常用的耐磨防锈表面质感，两端的支撑斜杆赋予酒红色金属漆材质，既做视觉区分也强化结构受力区域的视觉提示，同时搭配半透明的自行车占位模型，直观展示停放架的使用场景与卡位间距。结构设计上采用双层平行圆管作为主体承载梁，每个卡位设置弧形导轮槽与限位弯杆，可适配不同轮径、不同胎宽的自行车，无论是窄胎公路车还是宽胎山地车都能顺畅推入卡位，限位结构可卡住车轮避免车辆倾倒侧滑；两端的斜向支撑腿与主体梁形成稳定的三角受力结构，可将车辆的重力、侧向冲击力均匀传导至地面，提升整体架体的抗形变能力。设计思路围绕公共场景的实用需求展开，整体架体无尖锐突出棱角，所有管材端部都做了圆弧收边处理，避免使用过程中剐蹭行人或车辆；卡位间距经过合理测算，既保证四辆车停放时互不干扰，也尽可能压缩整体架体的占地面积，适配商圈、园区、地铁站口等不同公共区域的停放需求，模型完整还原了架体的所有结构细节，可直接用于工程出图、场景渲染或实物生产的结构参考。
