自行车自供电齿轮传动机构三维设计

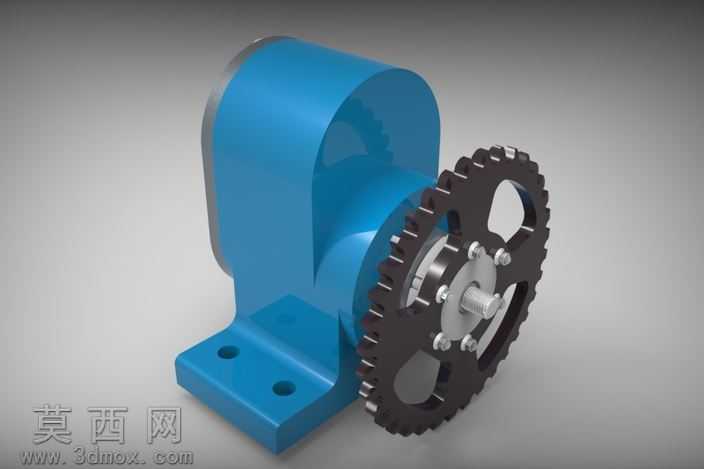

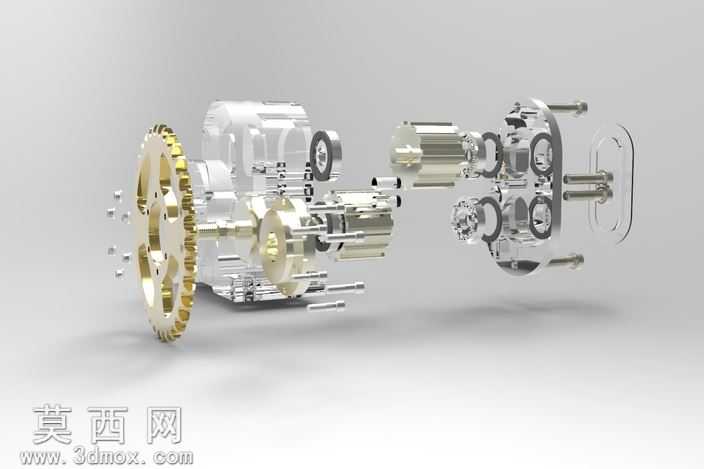

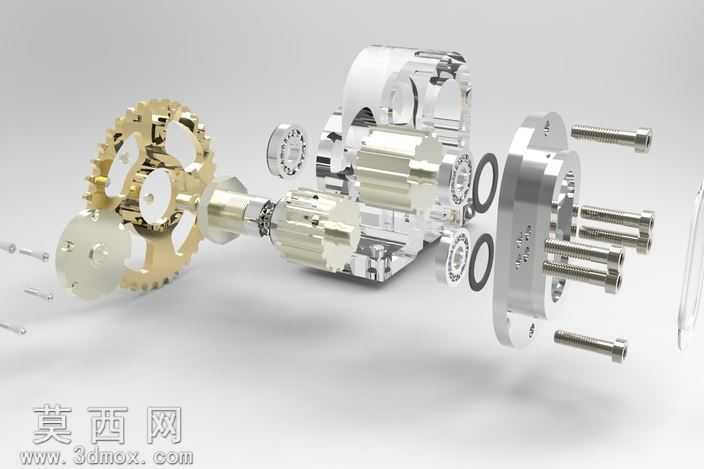

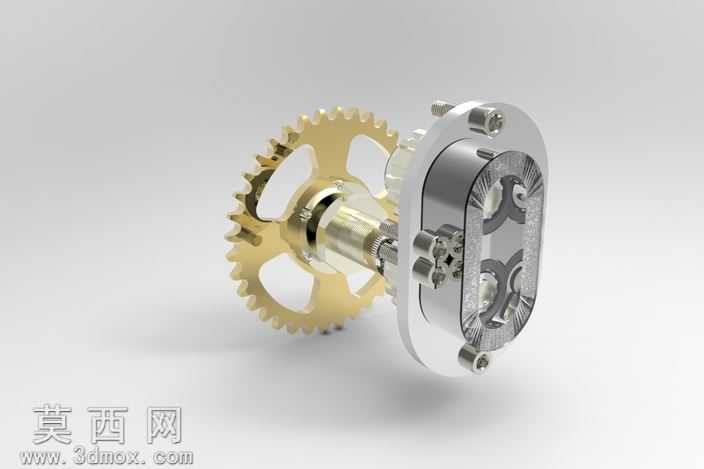

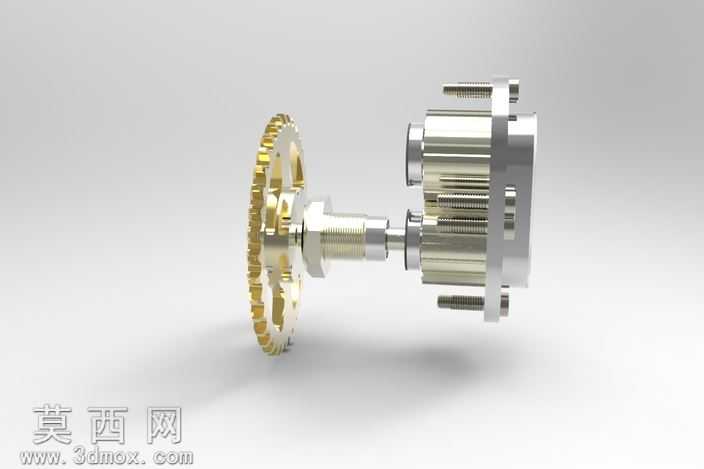

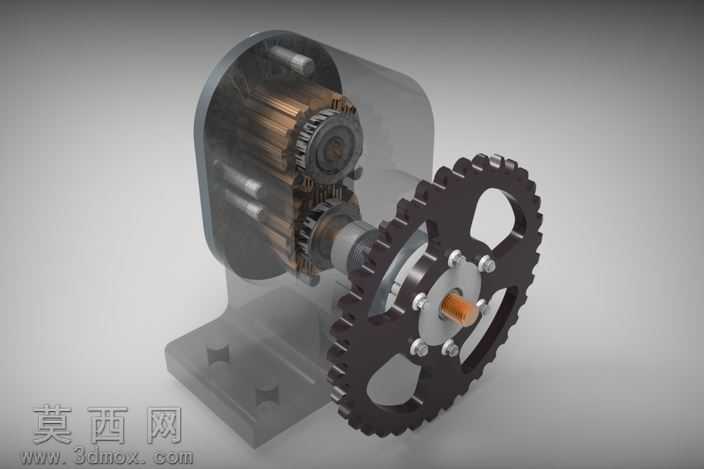

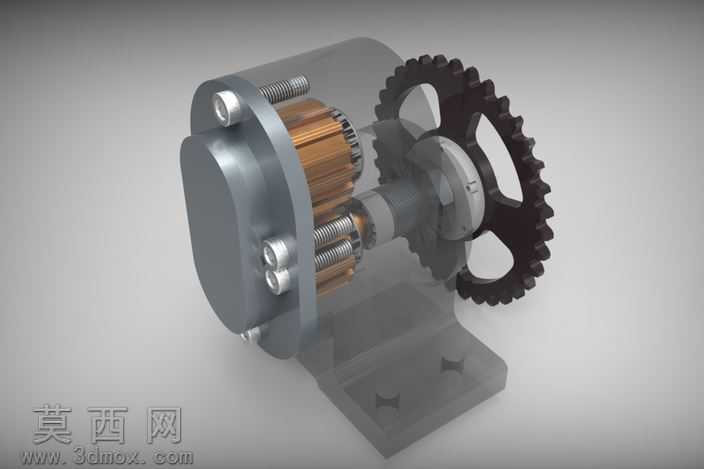

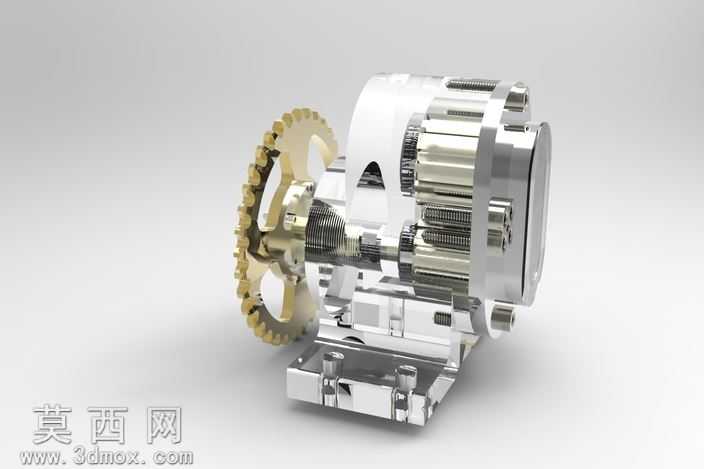

本作品为面向自行车自供电功能设计的齿轮传动机构三维模型，整体采用爆炸视图的呈现形式，清晰展现各组成零件的装配关系与结构逻辑。建模过程中依托三维参数化设计思路，对每一个零件进行独立建模后完成虚拟装配，首先针对核心传动齿轮组，分别构建了不同模数、齿数的主从动齿轮，还原齿轮齿廓的渐开线曲面特征，保证齿形啮合的精度符合机械传动设计规范，齿轮部分区分了金属材质与轻量化材质的结构差异，大尺寸传动齿轮采用镂空辐板式结构，在保证传动强度的前提下降低整体重量，适配自行车轻量化的使用需求。其次对传动轴系进行精细化建模，包含阶梯传动轴、深沟球轴承、密封垫圈、紧固螺栓等标准件与定制零件，轴承部分还原了内外圈、滚动体、保持架的完整结构，清晰展示轴承对传动轴的回转支撑作用，紧固类标准件严格遵循通用五金件的尺寸规范，螺纹特征、螺栓头部的结构细节完整还原，保证虚拟装配时的干涉检查能够准确验证装配合理性。模型的材质渲染区分了不同零件的材质属性，金属结构件采用抛光金属材质，呈现光亮的金属质感与清晰的环境反射效果，密封垫圈采用黑色橡胶材质，还原橡胶材质的哑光磨砂质感，不同材质的区分让整个机构的零件辨识度大幅提升，能够直观区分传动件、支撑件、密封件、紧固件的功能分区。设计思路围绕自行车骑行过程中的动能回收与自供电需求展开，通过多级齿轮传动将车轮转动的动能传递至发电模块，整套传动机构的布局紧凑，能够适配自行车车架的安装空间，各零件的装配定位设计合理，既保证传动过程中的动力传递效率，也兼顾日常使用中的维护便捷性，爆炸视图的呈现方式能够让观看者快速理解整套机构的装配顺序与工作原理，每一个零件的位置、配合关系都清晰展现，可用于机械结构教学、自行车改装方案验证、传动机构原理演示等场景，建模过程中对零件的倒角、圆角等工艺细节也做了还原，保证模型符合实际机械加工的工艺要求，不存在结构上的工艺缺陷。
