50比1传动比开式蜗轮蜗杆传动结构

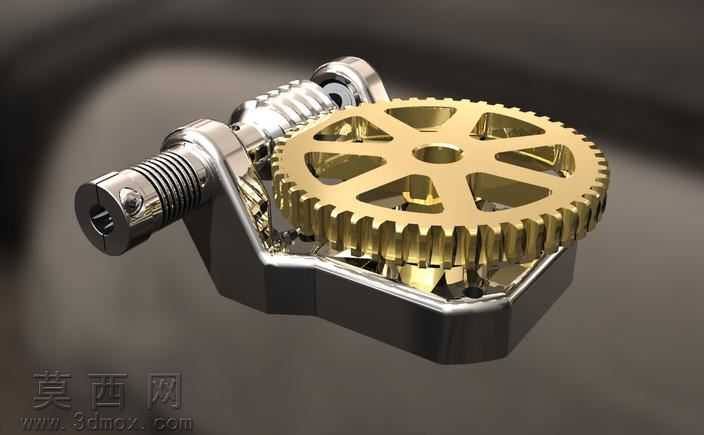

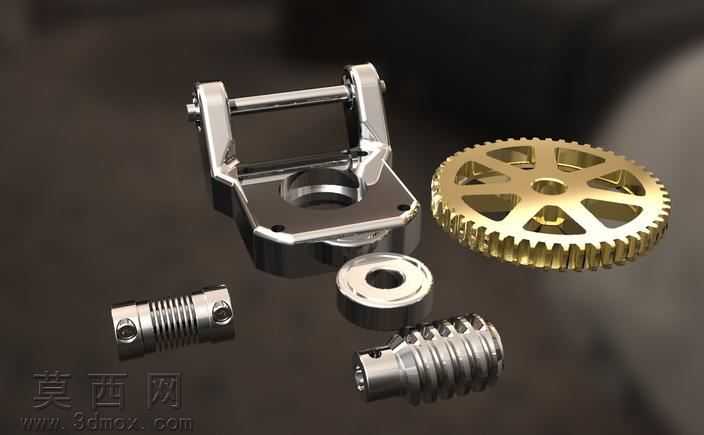

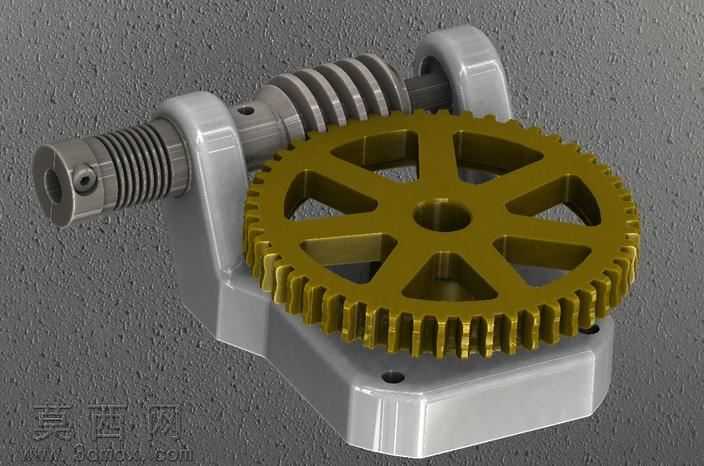

本作品为开式布置的蜗轮蜗杆传动三维建模作品，对应50:1的固定传动比设计，整体建模过程严格遵循机械设计规范完成。建模阶段首先完成核心参数的匹配计算，针对50:1的大传动比需求，确定蜗杆头数、蜗轮齿数的匹配关系，对齿廓曲线采用渐开线参数化生成方式，保证齿形啮合的精准度，避免出现传动干涉问题。模型完整还原了开式传动的全部组成结构，包含支撑底座、蜗杆轴组件、蜗轮主体、两侧支撑轴承座结构，各部件的装配关系完全符合实际机械装配逻辑，蜗杆轴端预留了动力输入连接结构，蜗轮中心设置了标准安装孔位，可直接匹配后续动力输出轴的装配需求。材质渲染阶段针对不同部件做了差异化的材质表现，支撑底座与轴承支座采用哑光银灰色金属材质，模拟铸铁机加工后的表面质感，还原金属件细微的表面纹理与倒角细节；蜗轮主体采用黄铜色金属材质，表现铜质蜗轮耐磨减摩的材料特性，齿面部分做了轻微的光泽处理，体现机加工齿面的平整质感；蜗杆轴采用合金钢材质表现，轴端的螺纹结构、轴颈台阶都做了精细的细节还原，表面呈现调质处理后的金属哑光质感。结构设计上充分考虑开式传动的特点，支撑结构采用一体式底座加双侧立板的布置形式，保证蜗杆与蜗轮的中心距精度，同时预留了充足的装配与观察空间，符合开式传动通常应用于低速、低维护需求场景的设计特点。建模过程中对啮合区域做了专门的间隙校验，保证蜗轮蜗杆齿侧间隙处于合理范围，既不会出现传动卡滞，也不会因间隙过大造成回程误差过大的问题，各部件的圆角、倒角、安装孔位等工艺细节都做了完整还原，模型可直接用于传动原理演示、结构方案验证、教学演示等场景，能够直观展示大传动比蜗轮蜗杆传动的运行原理与结构组成。
