3D打印长丝线轴支撑固定座结构

　　在桌面级FDM3D打印设备的耗材输送链路中，耗材线轴的放置稳定性直接影响送丝顺畅度，若线轴转动卡滞、径向跳动过大，极易引发送丝打滑、耗材断丝、打印层厚不均等问题，这款线轴支撑座正是针对大直径耗材线轴的安装固定需求开发的适配结构。该结构采用成对使用的安装逻辑，单组支撑座对应线轴一端的法兰安装位，两个支撑座分别卡接在线轴两侧法兰位置，形成稳定的简支支撑结构，避免线轴悬空放置带来的下垂变形与转动阻力。设计之初就明确了适配边界，专门针对外径150mm及以上规格的大尺寸线轴法兰做了卡接结构的尺寸匹配，卡接位的轮廓完全贴合法兰外缘，安装时无需额外紧固件，直接卡入即可完成定位，拆装更换线轴时可直接侧向取出，无需拆解支撑座主体，

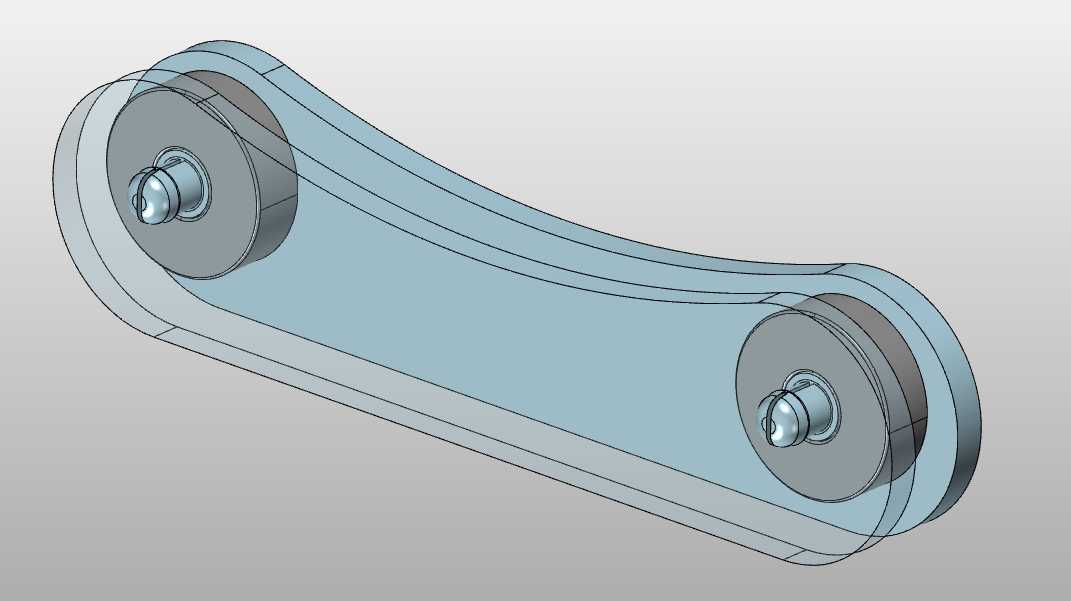

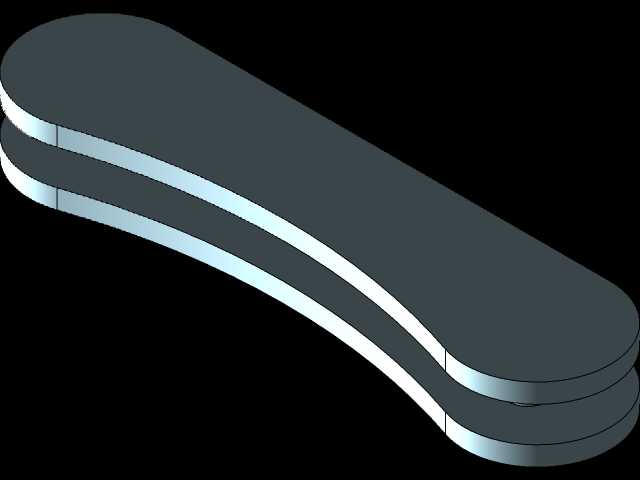

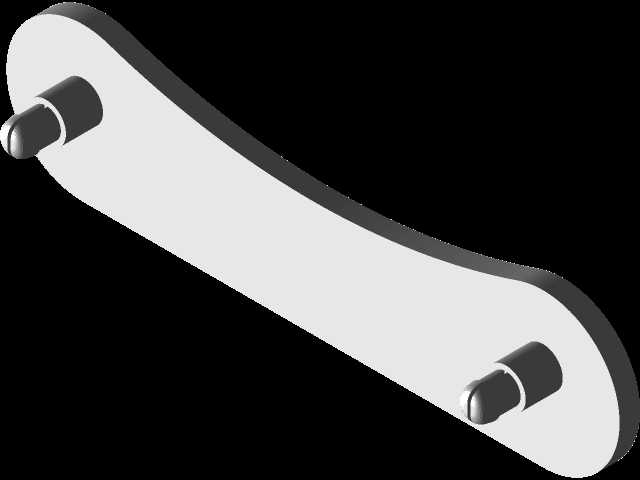

　　适配日常打印作业中频繁更换耗材颜色、材质的操作需求。转动副部分选用标准608ZZ深沟球轴承作为转动核心，轴承内径8mm、外径22mm、厚度7mm，支撑座上的轴承安装位采用基孔制过渡配合设计，轴承压入后无径向窜动，同时预留了轴承轴向定位台阶，避免轴承在长期转动过程中出现轴向滑移；轴承内圈配套对应的快拆轴销，轴销与线轴法兰中心孔适配，线轴转动时仅轴承内圈随轴销同步转动，外圈与支撑座保持相对静止，大幅降低转动阻尼，即使是满卷1kg重量的耗材线轴，也能在极小的抽拉力下顺畅转动，不会因线轴惯性过大导致耗材过度松脱缠绕。主体结构采用流线型的长条形连接板设计，两侧轴承安装位通过弧形过渡的连接板连为一体，既保证了整体结构的抗弯强度，

　　又通过镂空式的轮廓设计减少了3D打印制作时的材料消耗，用户自行打印该支撑座时无需添加支撑结构，采用常规PLA、PETG材料即可打印出满足强度要求的成品。安装时可将支撑座固定在3D打印机架的型材上，也可搭配独立底座放置在设备侧方，支撑座的安装孔位预留了通用的型材槽适配间距，可兼容多数桌面级3D打印机的机架安装尺寸，线轴安装完成后，耗材引出角度与设备送丝机构的进料口保持水平对齐，减少耗材输送过程中的折弯阻力，避免耗材因过度折弯产生脆性断裂。从实际使用场景来看，这款支撑座解决了大直径线轴无法适配原厂小尺寸线轴架的问题，尤其是针对1kg以上大卷装耗材、工业级大流量打印的长时长作业场景，稳定的支撑结构可减少线轴转动带来的振动传导，提升打印过程的整机稳定性，同时标准轴承的选用也降低了后期维护成本，轴承出现磨损卡滞时可直接更换标准件，无需整体替换支撑座。
