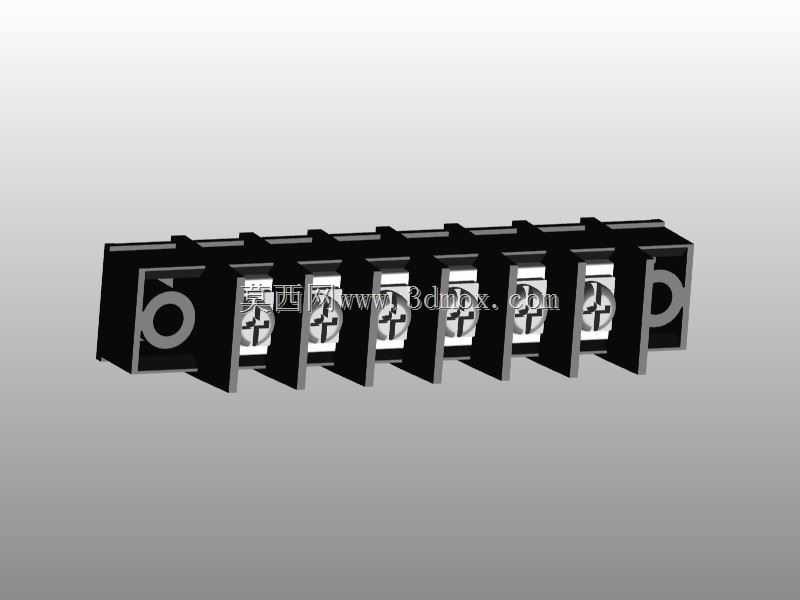

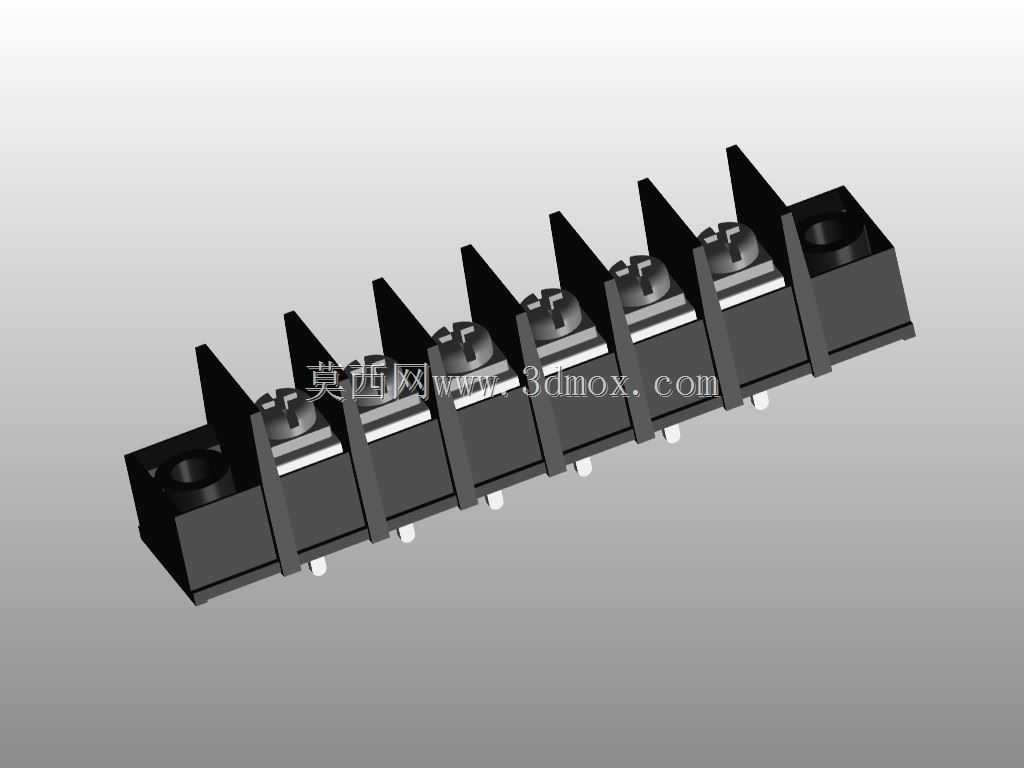

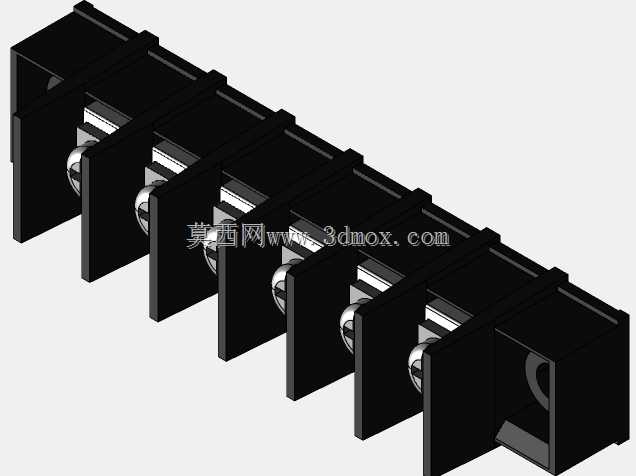

6孔螺距7.62mm栅栏式接线端子结构

该接线端子结构广泛应用于工业电气控制柜、低压配电设备、电源模组、工业自动化装置的线路接驳场景中，是强电信号与动力线路分线、续接的核心连接部件，主要承担多回路导线的固定、导通与绝缘防护作用，能够在设备布线过程中实现不同线径导线的可靠压接，避免导线直接铰接带来的接触不良、松脱短路、绝缘破损等安全隐患，在工业现场的动力布线、设备内部电气互联、检修临时分线等场景中都有极高的使用频次。这款6位接线端子采用栅栏式分隔设计，每一个接线位都设置独立的绝缘隔挡，相邻接线位之间通过黑色绝缘壳体形成物理隔离，能够有效避免多根导线接入后因线头偏移、毛刺外露引发的极间短路问题，适配工业场景下AC380V及以下电压等级的动力与控制线路连接需求。端子内部采用球面压紧结构，接线时导线剥除绝缘层后插入接线腔，拧紧压紧螺丝即可通过球面压块将导线牢牢压在导通基座上，相比平面压接结构，球面压合能够更大面积贴合导线线芯，即使是多股软铜线也能实现均匀受力压紧，不会出现压伤线芯、压接不牢的问题，长期使用过程中抗振动、抗拉扯性能优异，能够适配工业设备运行时的持续振动工况，避免线路松脱导致的设备停机故障。产品设计过程中充分考虑了现场安装的便捷性与安全规范，整体采用模块化拼接的六位一体式结构，相邻端子位的中心螺距严格控制为7.62mm，既满足电气安全爬电距离的规范要求，又尽可能压缩了端子整体的安装占用空间，适配标准导轨安装与螺丝直接固定两种安装方式，安装边界规整，能够直接嵌入标准电气安装槽位，不需要额外做安装位的适配修改。壳体采用高强度绝缘工程塑料注塑成型，具备优异的阻燃性能与耐温性能，在导线长期通过额定电流产生温升的工况下，不会出现壳体软化、变形、绝缘性能下降的问题，同时壳体材料具备良好的抗老化性能，在工业车间的温湿度波动、轻微腐蚀环境下能够长期保持结构强度与绝缘性能。每一个接线位的接线腔都做了导向倒角设计，现场接线时导线能够顺畅插入腔体内，不需要反复调整线头角度，能够有效提升现场布线的作业效率，压紧螺丝采用标准规格，普通螺丝刀即可完成接线操作，不需要配备专用工具，适配现场检修、布线的通用作业条件。
