120mm规格踏板车代步轮组结构设计

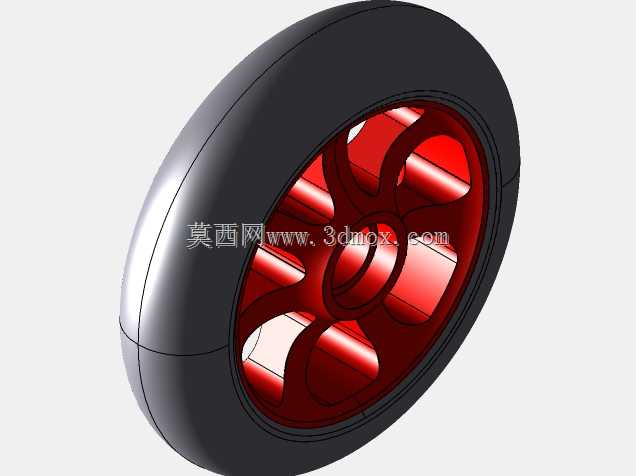

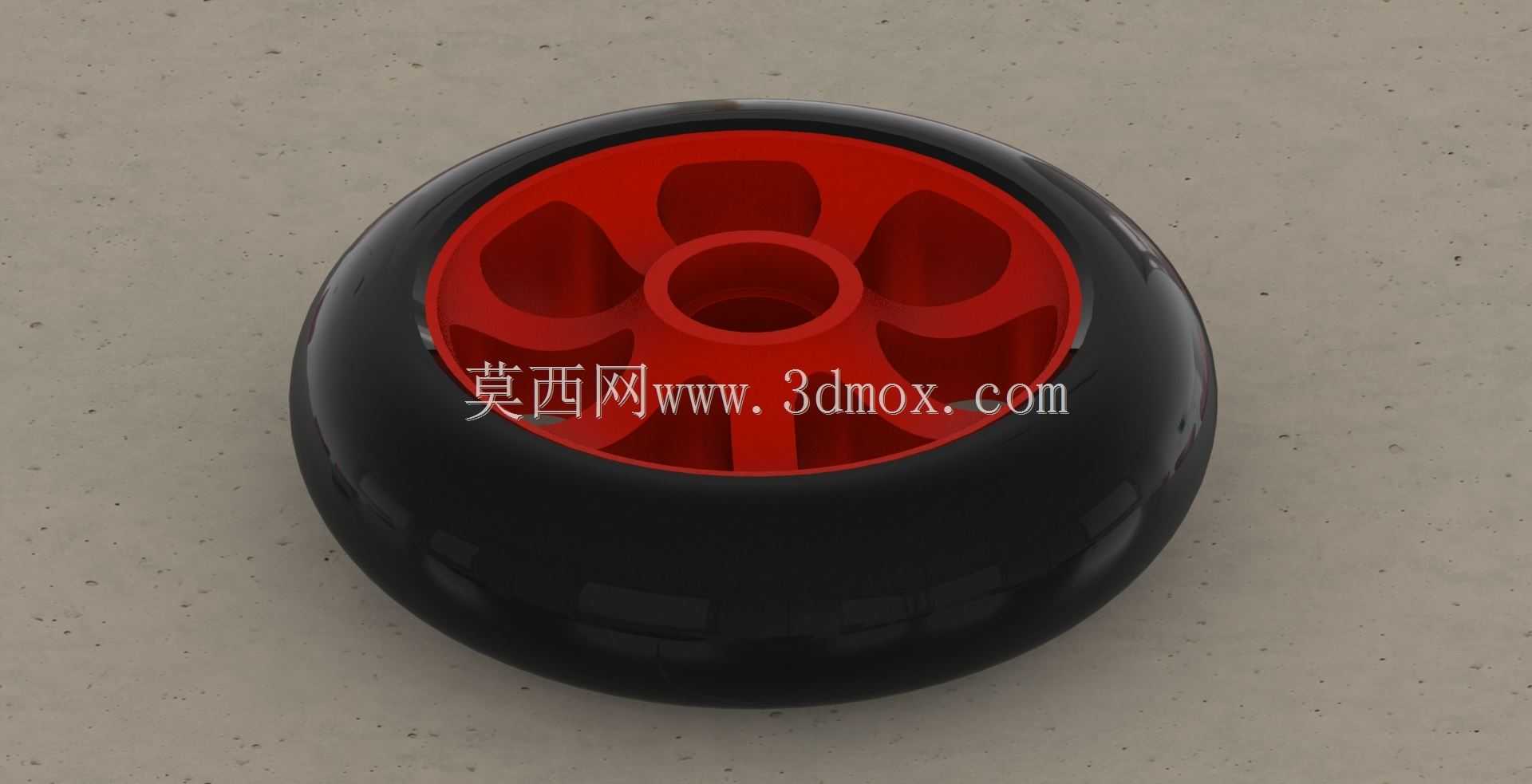

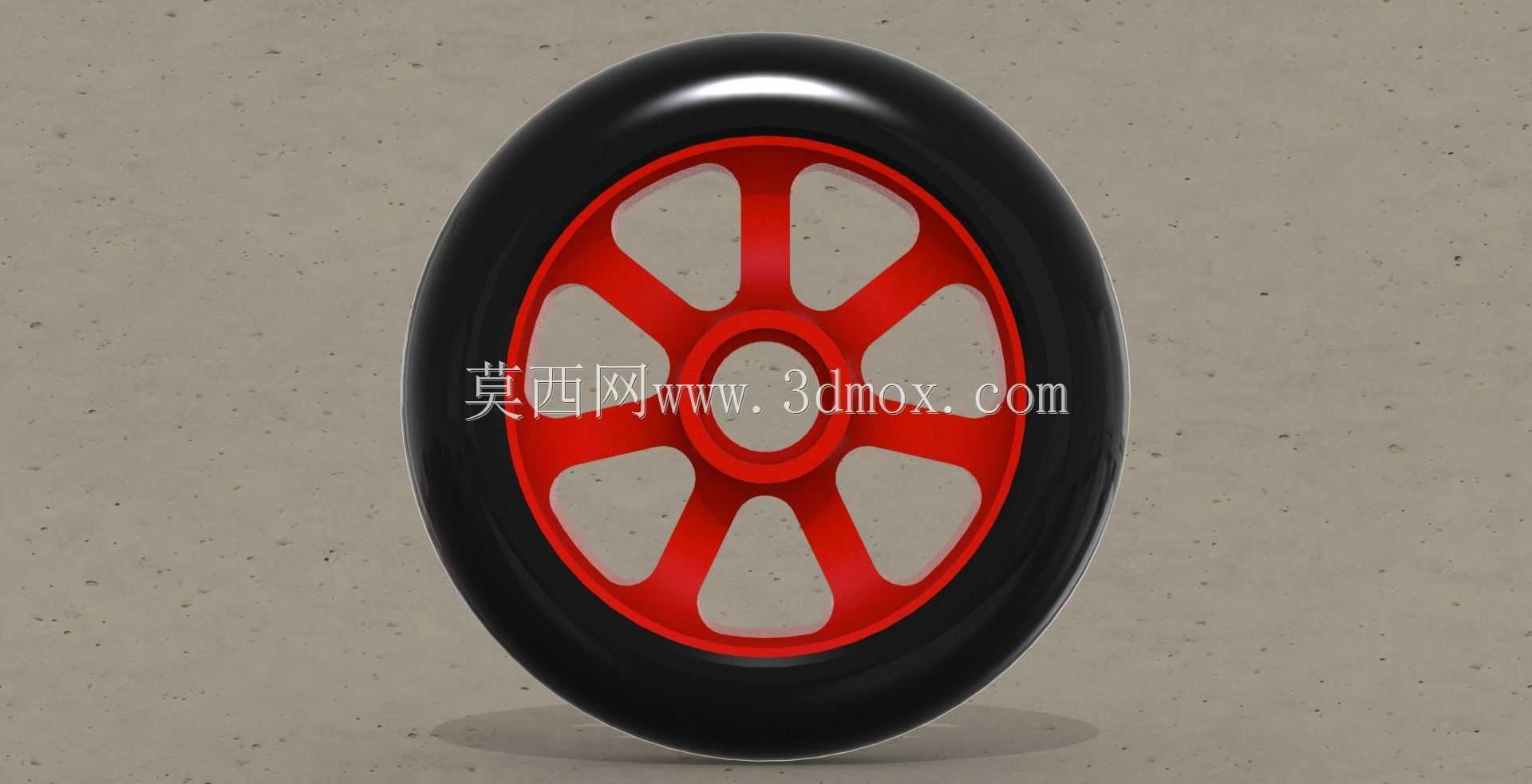

这款轮组主要适配短途代步类踏板车、儿童滑板车、轻型折叠代步器械的行走端使用，是轻型代步设备承载与行走的核心部件，日常使用中需要同时兼顾承重稳定性、滚动顺滑度与抗冲击性能，应对城市铺装路面的小幅度颠簸、路肩轻微磕碰等常见使用场景。在实际使用场景中，这类小直径轮组常被应用在城市短途代步的折叠踏板车、儿童休闲滑板车、小型移动置物推车的行走部位，既需要满足单人承重下的顺畅滚动，也要兼顾转向灵活性，避免轮组尺寸过大带来的折叠收纳阻碍，同时还要在长期使用中保持外胎的耐磨性能，降低日常使用的损耗更换频率。从功能特性来看，这款轮组采用硬质耐磨外胎搭配高强度辐条式轮毂的组合结构，外胎选用高耐磨的硬质橡塑材质，表面光滑无深纹，适配平整铺装路面的低阻力滚动需求，滚动过程中噪音更低，滑行顺畅度更好；轮毂采用对称式九辐条结构设计，辐条从中心轴承位均匀向外延伸至轮辋位置，受力分布均匀，既能够有效分散承重带来的结构应力，避免局部应力集中导致的轮毂断裂变形，也通过镂空辐条的设计降低了轮组整体自重，减少代步设备的额外负载。设计过程中，工程师优先考虑了轮组的安装适配性与结构可靠性，中心轴承位选用标准608规格轴承的安装尺寸，能够直接适配市面上绝大多数同规格踏板车的轮轴安装需求，不需要额外定制转接配件，替换安装便捷；轮毂的辐条做了等厚加强处理，在辐条与轮辋、中心轴承座的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，提升长期承重下的结构疲劳寿命；外胎与轮辋采用过盈配合的装配结构，配合轮辋的限位凸台，能够避免滚动过程中外胎与轮毂发生相对滑动，保障高速滑行下的结构稳定性。从尺寸与安装边界来看，这款轮组整体直径为120mm，轮毂宽度为30mm，安装轴承为标准608规格，对应的安装轴径、轮组安装位宽度都匹配主流轻型踏板车的安装空间，安装后轮组外侧与车架、挡泥板等周边结构的安全间隙充足，转向过程中不会发生结构干涉，轮组的转动行程内无结构阻碍，能够保障转向与滚动的顺畅性。外胎的断面弧度做了优化设计，接地面积适中，既能够保障直行滑行的稳定性，也能够在小角度转向时保持足够的抓地力，避免侧滑风险，适配日常休闲代步、短途通勤的使用需求。
