拉力赛车蓝瑟Evo VII前悬架结构模型

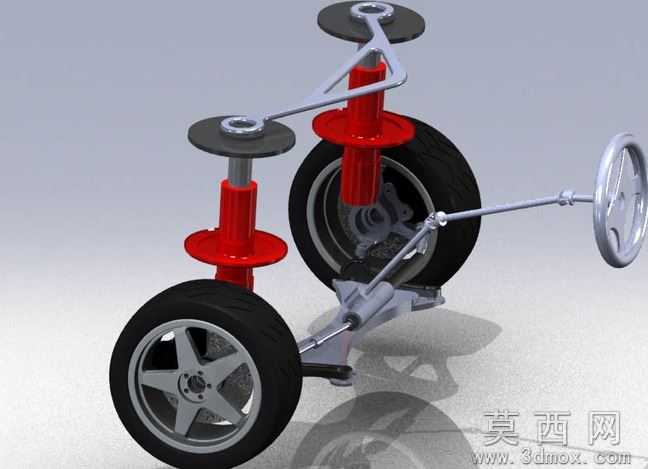

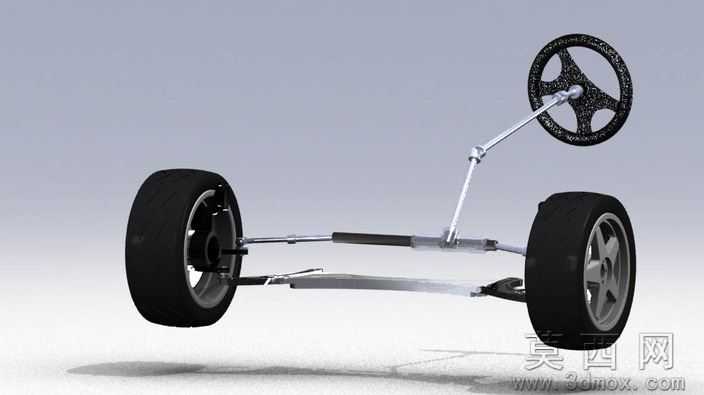

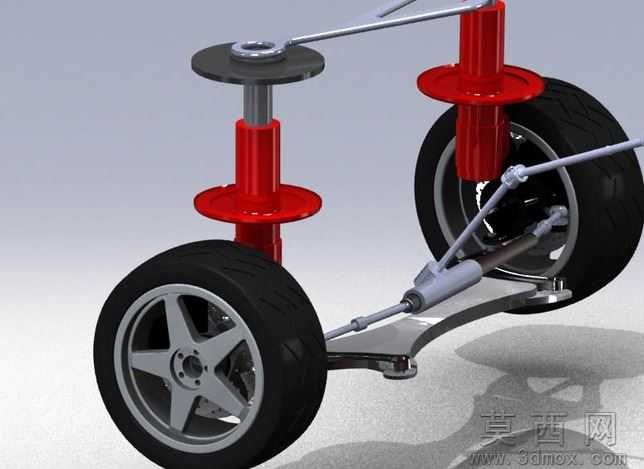

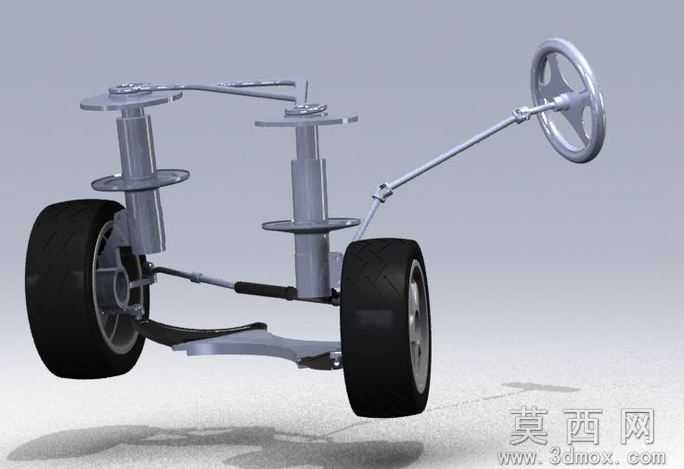

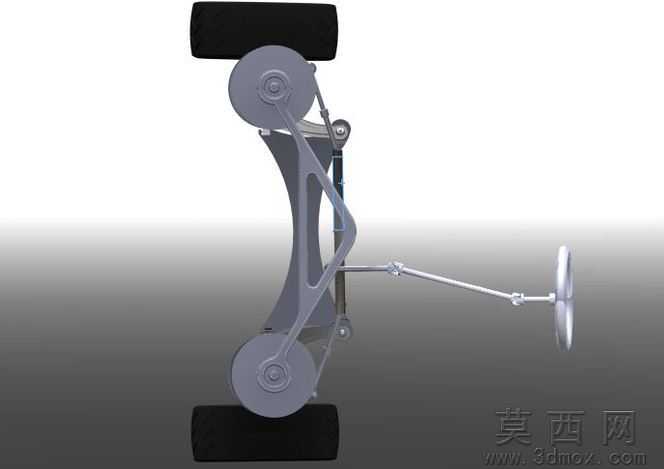

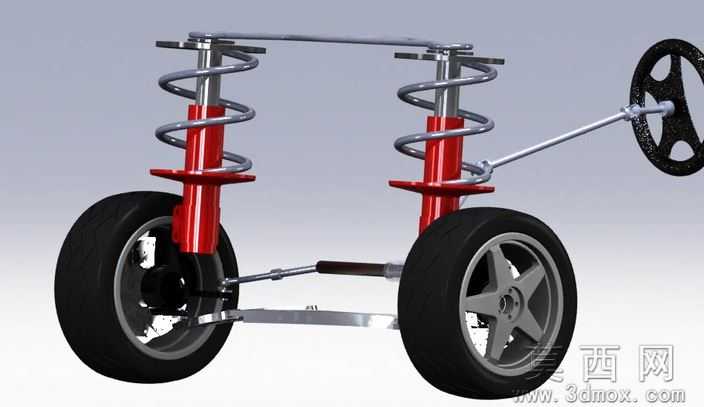

本模型为1:18比例还原拉力赛车蓝瑟Evo VII的麦弗逊式前悬架系统，建模阶段以实车底盘测绘数据为基准，先完成左右对称的减震器塔定位基准搭建，依次绘制螺旋弹簧、减震筒芯、转向节、下摆臂、转向横拉杆、轮毂轮辋的独立零件，通过同轴配合、球面配合、刚性连接完成总装约束，全程保留参数化建模特征，可直接修改弹簧刚度、减震器行程、轮距等核心参数适配不同改装方案。参数设计层面严格匹配拉力赛事的悬架调校逻辑，螺旋弹簧设定为等节距圆柱螺旋结构，自由长度、线径、有效圈数均对应拉力赛段所需的长行程缓冲需求，减震器采用双向阻尼结构预留阻尼调整接口，转向横拉杆长度可微调以匹配不同前束角设定，下摆臂衬套位置预留弹性铰接约束位，可直接导入动力学仿真软件开展转向、颠簸工况的受力分析。渲染材质环节针对不同零件做了精准的材质区分，减震器筒身采用亮面红色烤漆金属材质，螺旋弹簧做镀锌银灰色金属质感处理，下摆臂、转向横拉杆采用哑光银钢材质，轮胎还原橡胶材质的哑光颗粒质感，轮辋做枪灰色金属烤漆搭配亮面车边效果，转向盘采用黑色磨砂塑料材质，整体渲染光影贴合实车装配状态，结构关系清晰可辨。结构原理上完整还原麦弗逊前悬架的工作逻辑，减震器与螺旋弹簧同轴布置承担垂直方向的震动缓冲，下摆臂连接副车架与转向节约束车轮横向摆动，转向横拉杆连接转向机与转向节实现转向动作传递，左右减震塔通过顶部横梁连接强化结构刚性，可直观展示车轮上下跳动、转向动作时各部件的联动关系，清晰呈现悬架系统的运动干涉边界。软件兼容方面，模型采用SolidWorks2010版本原生格式保存，所有特征树完整保留无缺失，可直接在SolidWorks2010及以上所有版本中打开编辑，同时可导出STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，无需额外修复破面即可开展后续的仿真、出图、3D打印等工作。研发教学应用层面，该模型既可以作为汽车工程专业《汽车构造》《底盘设计》课程的具象教学案例，帮助学生理解麦弗逊悬架的结构组成与运动原理，也可作为拉力赛车改装设计的参考基准，用于开展悬架K&C特性仿真、不同赛道路况的调校参数验证，同时也适合三维建模爱好者作为汽车类复杂装配体的练习素材，掌握对称结构装配、运动配合添加、工业产品渲染的相关技巧。
