乘用车螺旋弹簧减振式悬架三维结构模型

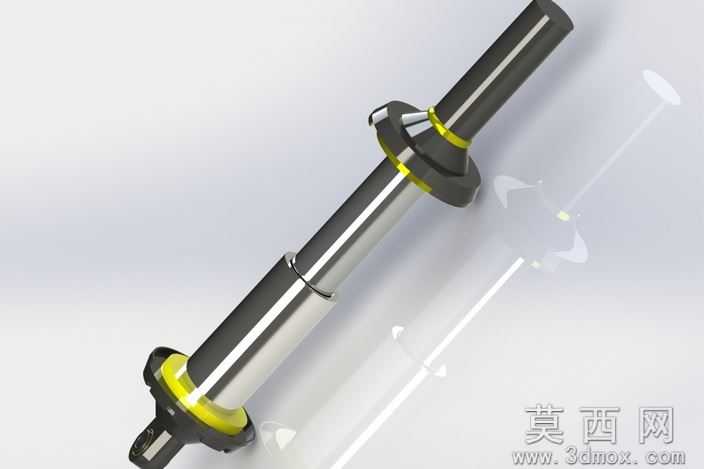

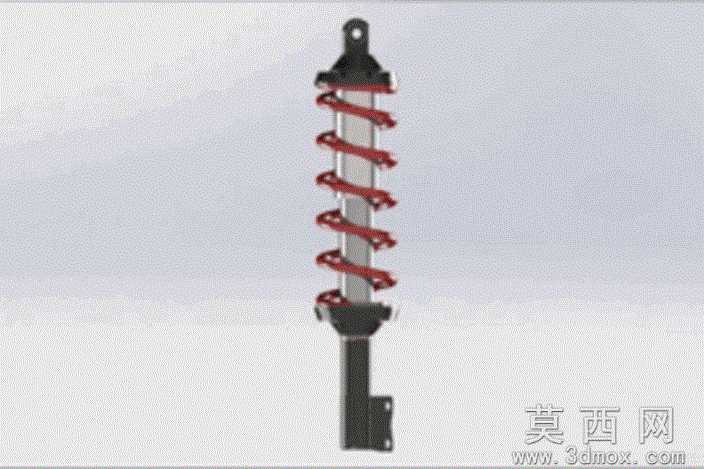

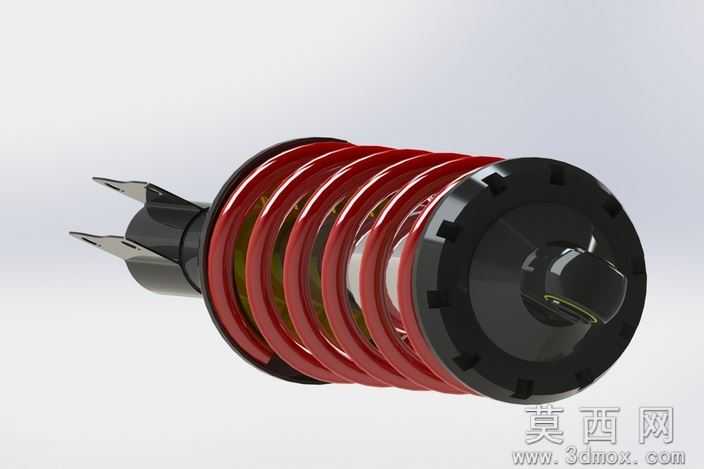

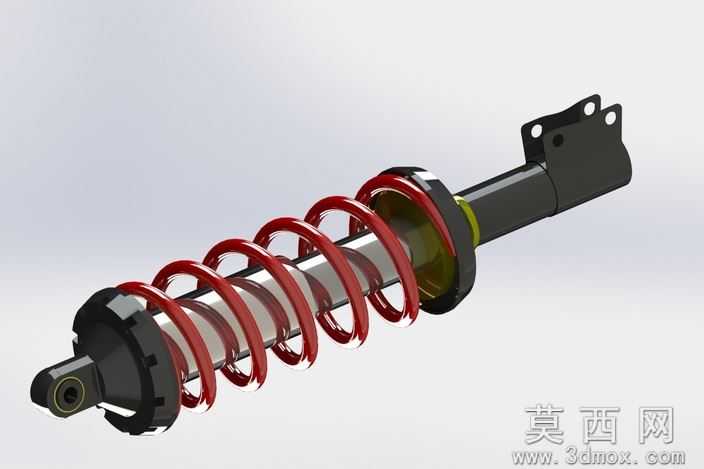

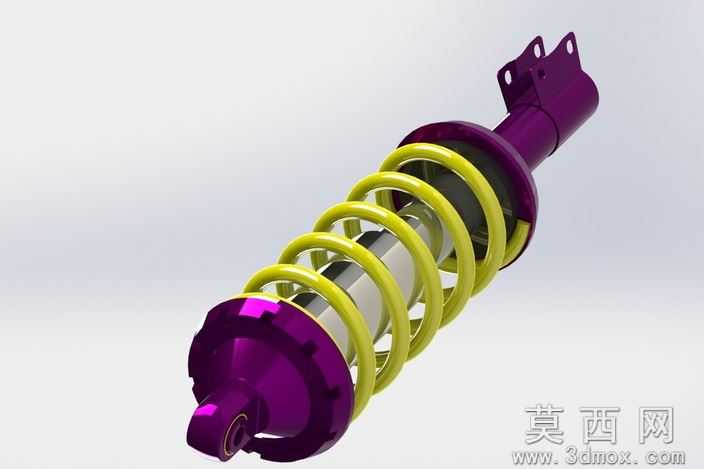

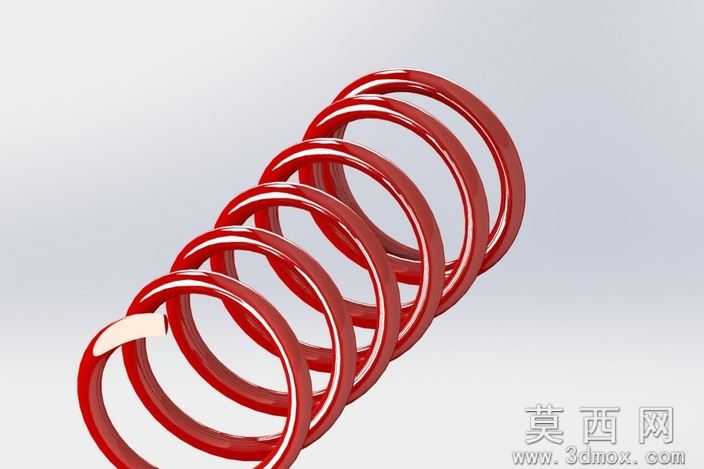

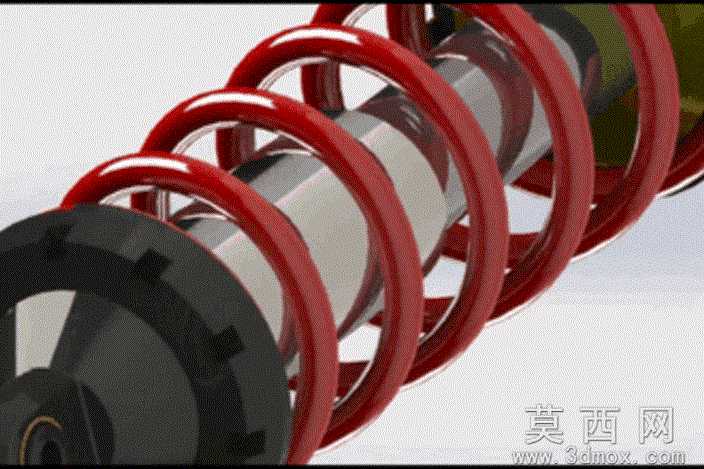

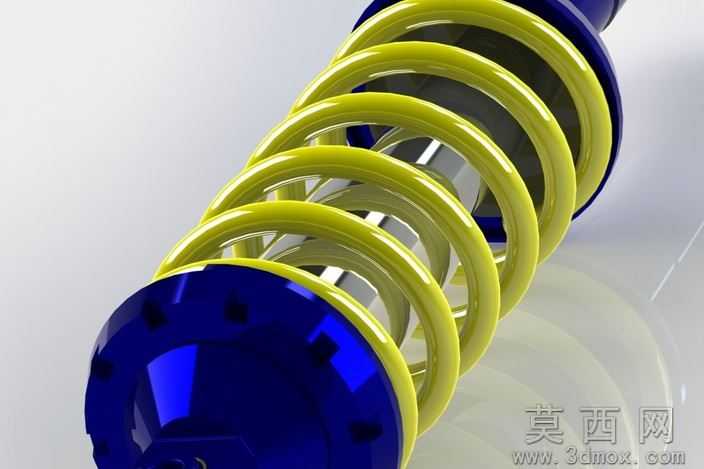

本模型为乘用车配套的螺旋弹簧减振式悬架结构，建模过程遵循汽车底盘正向设计逻辑，首先依据悬架K&C特性设计要求搭建整体装配骨架，自下而上依次完成减振器筒身、活塞杆、螺旋弹簧、上下安装支座、缓冲挡块、防尘罩等单个零件的特征建模，通过同轴、面重合、轴向限位等装配约束完成整体组装，全程保留完整的参数化建模特征树，可根据不同车型的载荷、轮跳行程需求快速调整关键尺寸。参数设计层面，模型严格匹配家用轿车悬架的常用设计指标，螺旋弹簧刚度、减振器阻尼系数、上下安装点间距、弹簧有效圈数、活塞杆直径等核心参数均参考量产车型的设计规范设定，各零件间预留了符合工程实际的装配间隙，不存在干涉问题，可直接用于运动仿真验证。渲染材质环节针对不同零件的实际材质做了精细化设置，螺旋弹簧采用高光泽红色烤漆金属材质，还原量产车弹簧的表面涂装效果；减振器筒身设置为磨砂黑色金属材质，模拟钢制冲压焊接件的表面质感；活塞杆采用抛光镀铬金属材质，呈现高反光的金属镜面效果；上下橡胶支座设置为哑光黑色橡胶材质，还原弹性元件的视觉特征，整体渲染效果贴近真实零部件的视觉表现。结构原理上，该模型还原了被动式悬架的核心工作逻辑，螺旋弹簧负责承载车身重量、吸收路面冲击产生的形变，筒式减振器通过内部油液的节流阻尼作用消耗弹簧往复振动的能量，抑制多余的弹跳，上下安装支座分别连接车身与转向节，传递纵向、侧向力的同时为减振组件提供稳定的安装基准，完整呈现了麦弗逊式悬架减振支柱的核心结构特征。软件兼容层面，模型提供STEP、IGES通用三维格式输出，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件，导入后可直接进行结构拆解、运动仿真、有限元分析等后续操作，不会出现特征丢失、曲面破损等问题。研发教学应用场景中，该模型既可以作为汽车底盘设计研发阶段的方案参考，用于悬架匹配校核、硬点调整的基础参照，也可作为高校车辆工程专业《汽车构造》《汽车设计》课程的教学演示模型，帮助学生直观理解悬架的结构组成与工作原理，同时也可供机械类专业学生练习装配体建模、工程图导出、运动仿真操作使用。
