双轴丝杠步进驱动二维定位机构

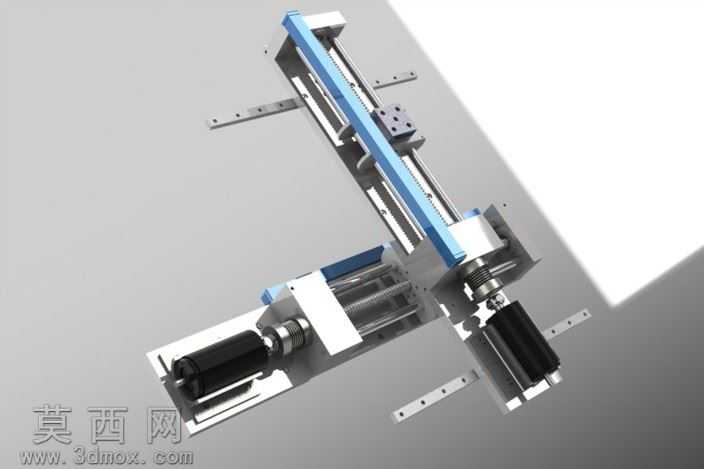

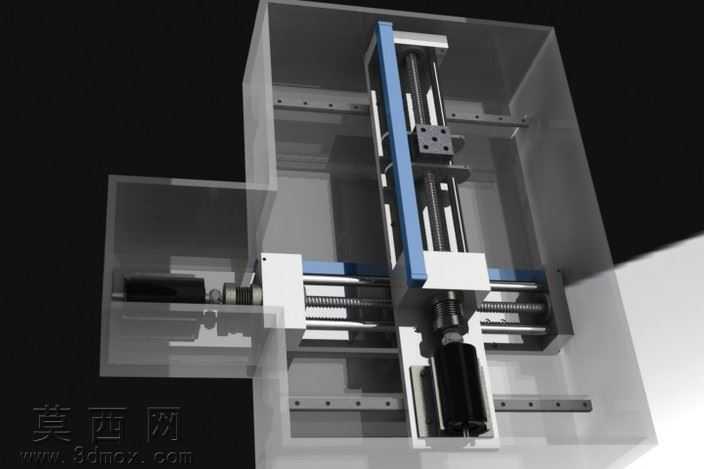

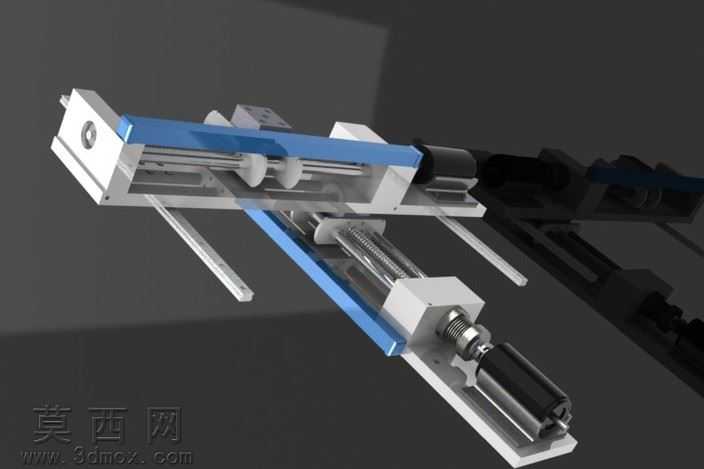

本作品为双轴联动二维定位机构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对每一处装配结构进行了干涉检查与运动仿真验证，确保机构运行无卡滞、无部件碰撞。模型渲染阶段采用金属阳极氧化材质搭配哑光工业灰金属材质，对导轨、丝杠、电机外壳等部件分别赋予对应物理材质属性，通过环境光遮蔽、全局光照渲染参数调校，还原真实工业设备的质感，清晰呈现各部件的装配关系与结构细节。机构整体采用正交双轴布局，两个运动轴分别配置独立的步进电动机作为动力源，动力输出端通过联轴器与滚珠丝杠直接连接，将电机的旋转运动转化为滑台的直线位移，每个轴的导轨副采用线性导轨承载滑台负载，保障运动过程的平稳性与定位精度。设计思路围绕低成本、高可靠性的平面定位需求展开，摒弃复杂的集成模组方案，采用标准化的步进电机、滚珠丝杠、线性导轨、安装底板、滑台连接板等通用零部件搭建，两个轴的安装结构采用对称化设计思路，降低加工与装配的难度，滑台预留标准安装孔位，可根据实际使用需求搭载执行末端，完成平面范围内的点位定位、轨迹运动等功能。建模过程中对丝杠的导程、电机的安装尺寸、导轨的行程参数均按照常用工业标准件参数设定，所有配合关系采用符合实际装配逻辑的约束，例如丝杠与支撑座的旋转配合、滑台与导轨的滑动配合、电机与安装板的固定配合，确保模型可直接用于工程参考、运动仿真演示、教学案例讲解等场景，整体结构紧凑，安装底板预留的固定孔位可直接将机构固定在设备机架上，适配各类需要二维平面位移的自动化作业场景。
