带操作手柄的变速驱动惠特冲动装置

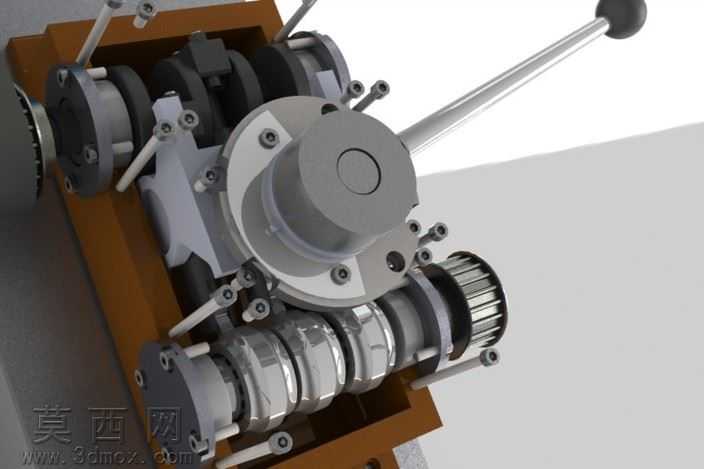

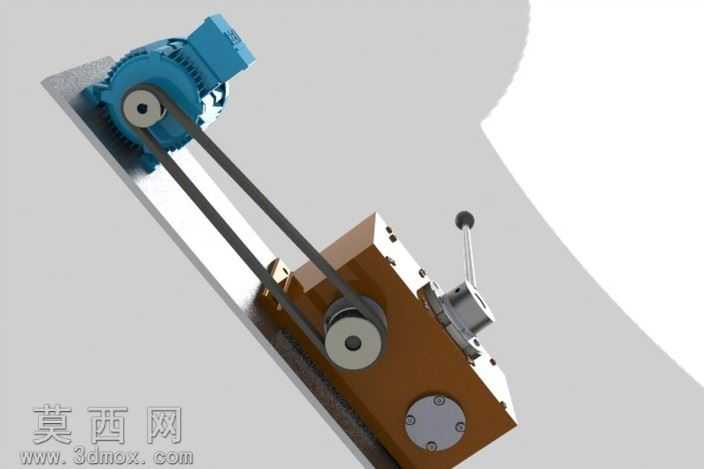

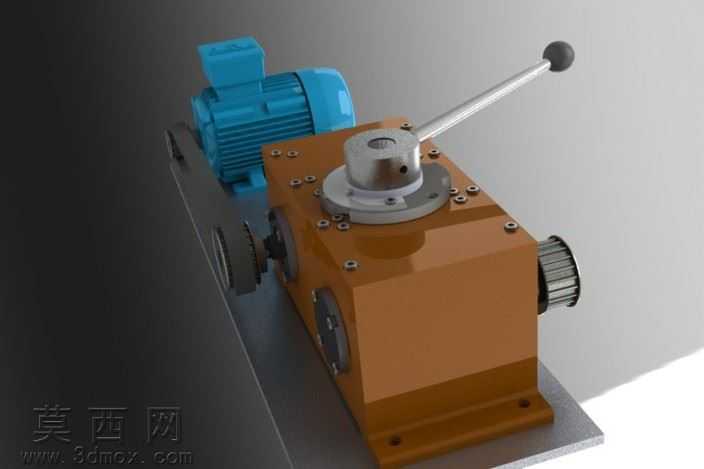

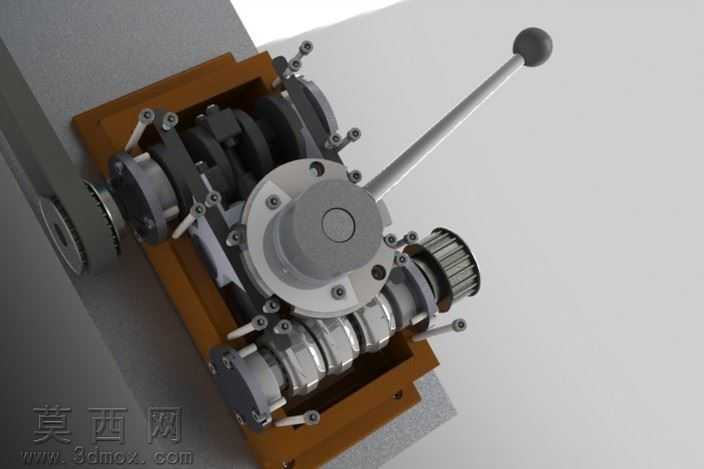

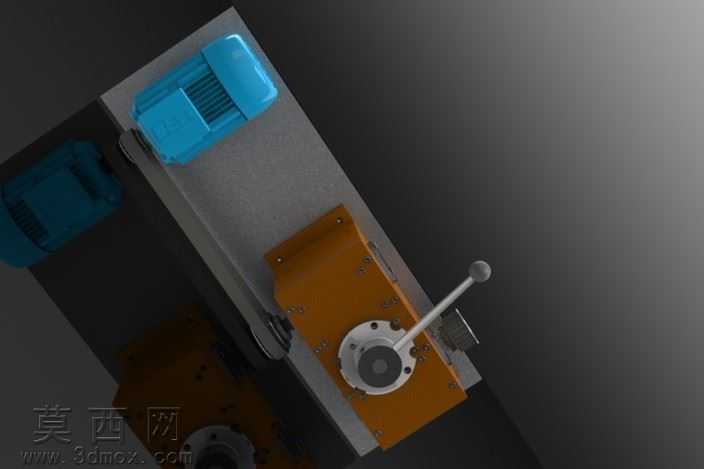

本作品为变速驱动惠特冲动机构的三维建模成果，建模过程依托三维参数化设计思路完成，首先对机构的整体功能进行拆解，明确其核心是实现传动比的变换周期运动，在小程度条干不匀的脉冲形式下保障主元素匀速运动，允许传动比在设定范围内连续变化。建模阶段先搭建整体装配基准，以安装底板为基础定位件，依次完成驱动电机、变速箱体、操作手柄、输入输出轴组件的零件建模与装配约束。零件建模过程中，对箱体的铸造圆角、安装孔位、轴承安装位进行精准参数化绘制，还原箱体的分体式装配结构，明确箱盖与箱体的螺栓连接点位；驱动电机采用标准化参数建模，还原散热筋结构、端盖安装位、输出轴连接法兰的细节特征；操作手柄组件重点还原手柄球头、操纵杆、换挡定位盘的配合结构，定位盘上的档位限位槽、定位销孔均按照实际传动逻辑设置尺寸参数，确保换挡操作的运动仿真逻辑通顺。材质与渲染环节，为箱体赋予棕褐色铸铁材质，调整材质粗糙度模拟铸造壳体的哑光金属质感，表面添加细微的颗粒纹理还原真实铸件的表面状态；驱动电机赋予蓝色工业漆材质，还原电机外壳的漆面光泽与散热筋的明暗层次；操作手柄的金属杆赋予抛光钢材质，球头部分赋予黑色防滑橡胶材质，安装底板赋予磨砂钢板材质，各轴端的带轮、手轮部件分别赋予发黑处理钢件与铸铁材质，区分不同零件的材质差异。结构设计上，清晰呈现输入轴连接电机输出端，经箱体内变速传动组将动力传递至两侧输出轴的传动路径，箱体外置的调节手轮用于微调传动参数，操作手柄通过顶部的换挡机构拨动箱体内的变速构件，实现不同传动比的切换，各零件间的装配间隙、运动避让空间均在建模时进行校验，确保机构运动过程中无干涉。渲染阶段采用三点布光方案，主光源从斜上方打亮机构主体，突出箱体的轮廓与各部件的装配层次，辅光源补全暗部细节避免阴影过黑丢失结构细节，背景采用深灰色渐变背景突出机械装置本身，最终渲染图清晰展现机构的整体外观、各部件的位置关系与材质质感，完整呈现该变速驱动装置的设计形态与结构特征。
