手动台式铝铸低成本小型注塑装置

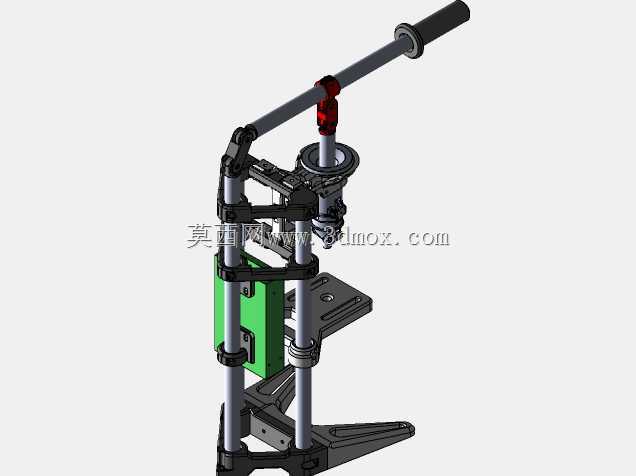

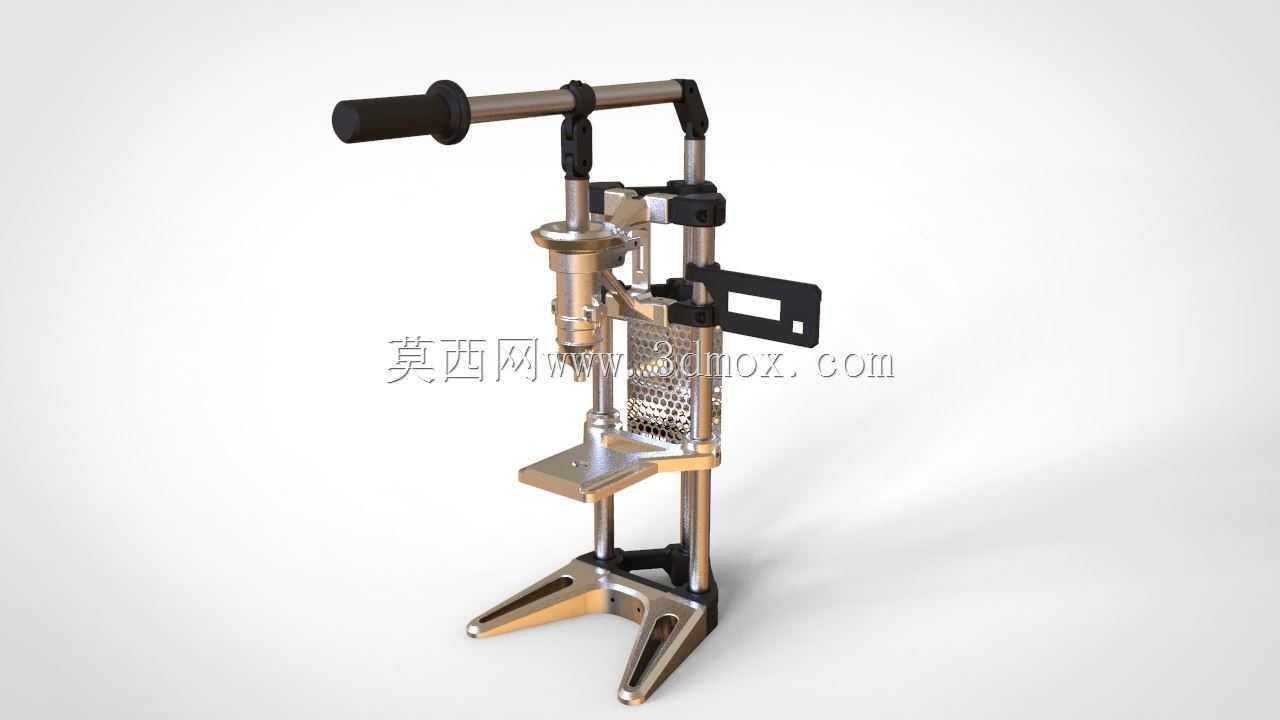

这款手动台式注塑装置主要面向小批量塑料件试制、创客个人加工、小型工坊打样场景，能够满足小尺寸热塑性塑料零件的注塑成型需求，尤其适配3D打印模具、简易铝模的小批量生产场景，无需复杂的工业管线部署，可直接放置在常规工作台面上使用，填补了大型工业注塑机与手工简易注塑工具之间的设备空白。设备采用立式手动压合结构，整体依靠三角支撑底座保证作业稳定性，底座采用镂空三角支脚设计，既降低了整体自重，又能在压合作业时分散受力，避免设备侧翻，底座预留的安装孔位可将设备固定在木质或金属工作台面，进一步提升高压力作业下的结构稳定性。立柱采用双光轴导向结构，搭配线性滑动组件保证压头上下运动的同轴度，避免压合过程中出现偏载导致的模具错位、溢料问题，顶部的手动压杆采用杠杆力臂设计，通过加长握把放大操作力，操作人员无需借助额外动力源，仅靠手动施压即可提供足够的注射压力，握把采用防滑橡塑材质，长时间操作也不易打滑疲劳。设备的注射单元集成加热料筒与压射活塞杆，料筒外侧包裹隔热防护结构，避免操作人员误触烫伤，料筒下端配备通用喷嘴接口，可适配不同浇口尺寸的简易模具，中部的工作台面采用可升降调节设计，能够适配不同高度的模具安装需求，台面带有定位槽结构，可快速对齐模具浇口与喷嘴位置，减少调模耗时。设计过程中优先考虑了易加工与低成本属性，多数结构件采用铝铸工艺成型，兼顾结构强度与加工成本，整体外形紧凑，占用台面空间不足0.1平方米，安装时仅需保证台面水平、预留操作空间即可，无需额外的地基固定或气源、电源配套（仅料筒加热需常规民用供电），既适合个人创客在家完成小塑料件的自制生产，也适合小型加工门店承接小批量定制塑料件的打样订单，能够加工PP、PE、ABS等常规热塑性塑料的小尺寸零件，操作门槛低，维护简单，无需专业的注塑机操作培训即可快速上手。
