超立方体演化混合E3D V5热端挤出结构

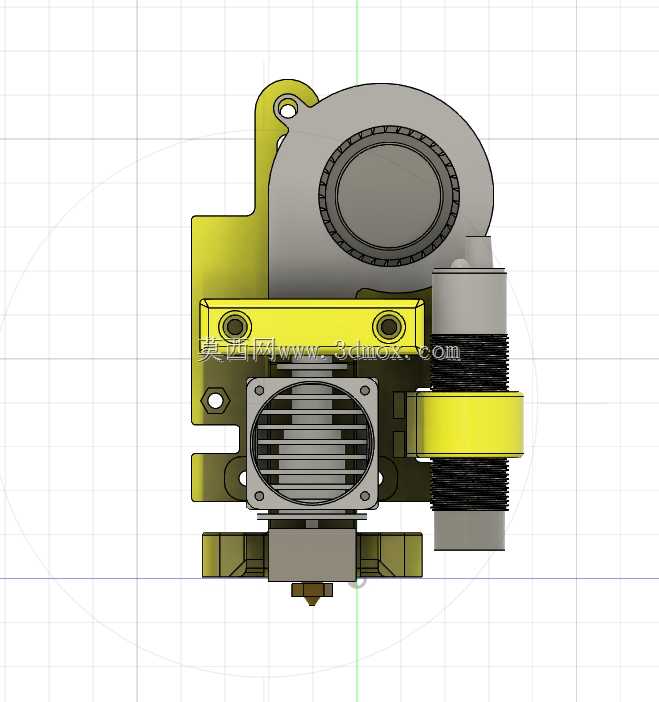

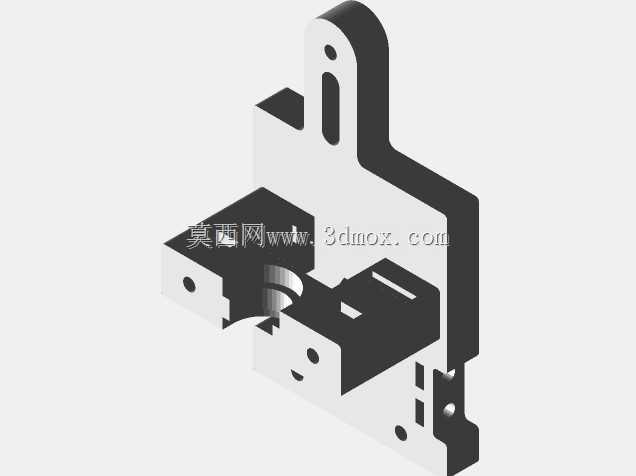

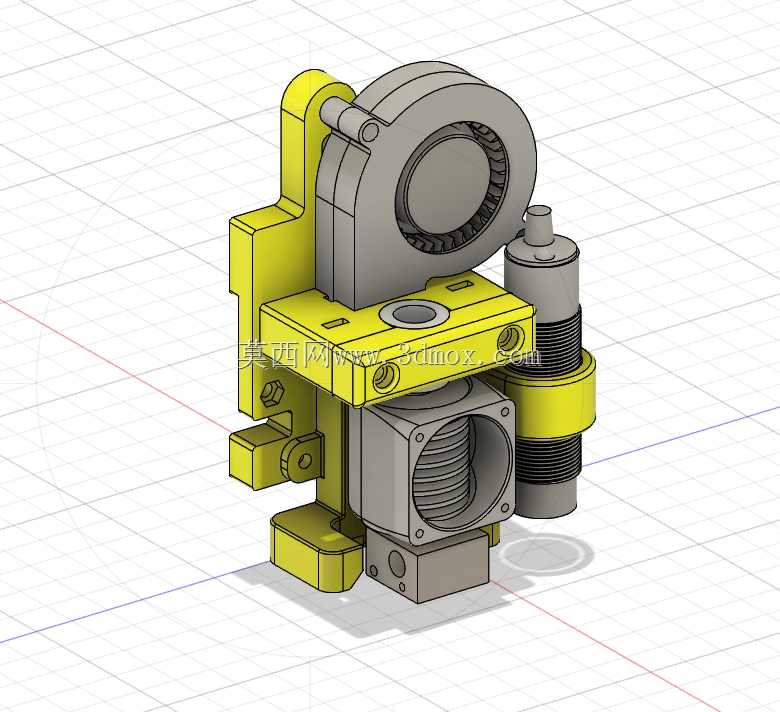

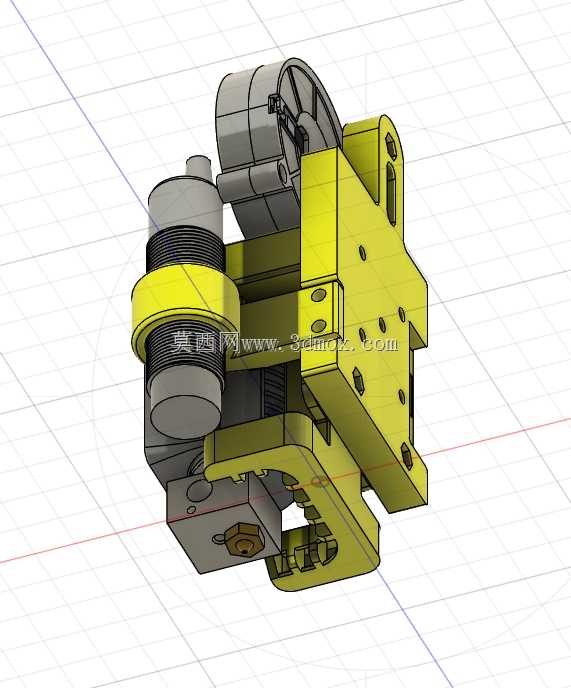

该结构是面向FDM熔融沉积成型工艺开发的多耗材混色挤出热端组件，核心应用场景覆盖桌面级3D打印设备的定制改装、高精度多色模型打印生产、创意手办制作以及小批量功能性样件试制环节，能够同时接入多卷不同色彩或不同材质的打印耗材，在熔融腔体内完成耗材的均匀混合后从喷嘴挤出，实现渐变色彩、混色效果的模型打印，解决传统单喷头换色打印存在的断料、串色、换料残留多的痛点，也可支持不同耗材的复合挤出，满足特殊性能样件的打印需求。在功能特性上，该组件集成了独立的散热风道结构，上方设置的涡轮散热风扇能够为喉管部位提供持续的定向风冷，避免耗材在喉管段提前熔融引发的堵料故障；加热块部位采用了大接触面积的导热结构，能够快速将温度传导至熔融腔体，保证不同耗材熔融状态均匀一致，挤出的料丝直径稳定，不会出现出料粗细不均的问题；下方的散热风扇专门针对成型件的刚打印层进行冷却，保证耗材挤出后能够快速定型，减少悬垂结构打印时的拉丝、塌陷问题，提升复杂结构的打印成型精度。设计思路上采用了模块化集成的布局，将送料衔接、喉管散热、加热熔融、喷嘴挤出、成型冷却多个功能单元整合在紧凑的安装支架上，所有功能部件的安装位置都经过反复校准，保证各部件的同轴度误差控制在极小范围内，避免耗材输送过程中出现卡顿、弯折的问题；安装支架采用了标准化的安装孔位设计，能够适配主流的笛卡尔结构、CoreXY结构3D打印机的X轴滑台安装位，不需要对原有设备的运动结构进行大规模改装即可完成换装，降低了用户的改装门槛。外形尺寸与安装边界方面，该组件整体采用紧凑化设计，横向最大宽度控制在较小范围内，不会在X轴运动过程中与打印机的机架、Z轴导轨发生运动干涉；纵向安装高度经过优化，不会过多占用Z轴的有效打印行程，保证设备原有打印尺寸不会因为换装该热端出现大幅缩减；安装孔位采用行业通用的孔距标准，固定螺丝的安装位置预留了足够的操作空间，用户使用常规内六角扳手即可完成拆装维护，日常更换喷嘴、清理喉管残留耗材时不需要将整个组件从设备上完全拆除，大幅降低了日常维护的操作难度。
