NEMA17规格42型两相步进电机结构设计

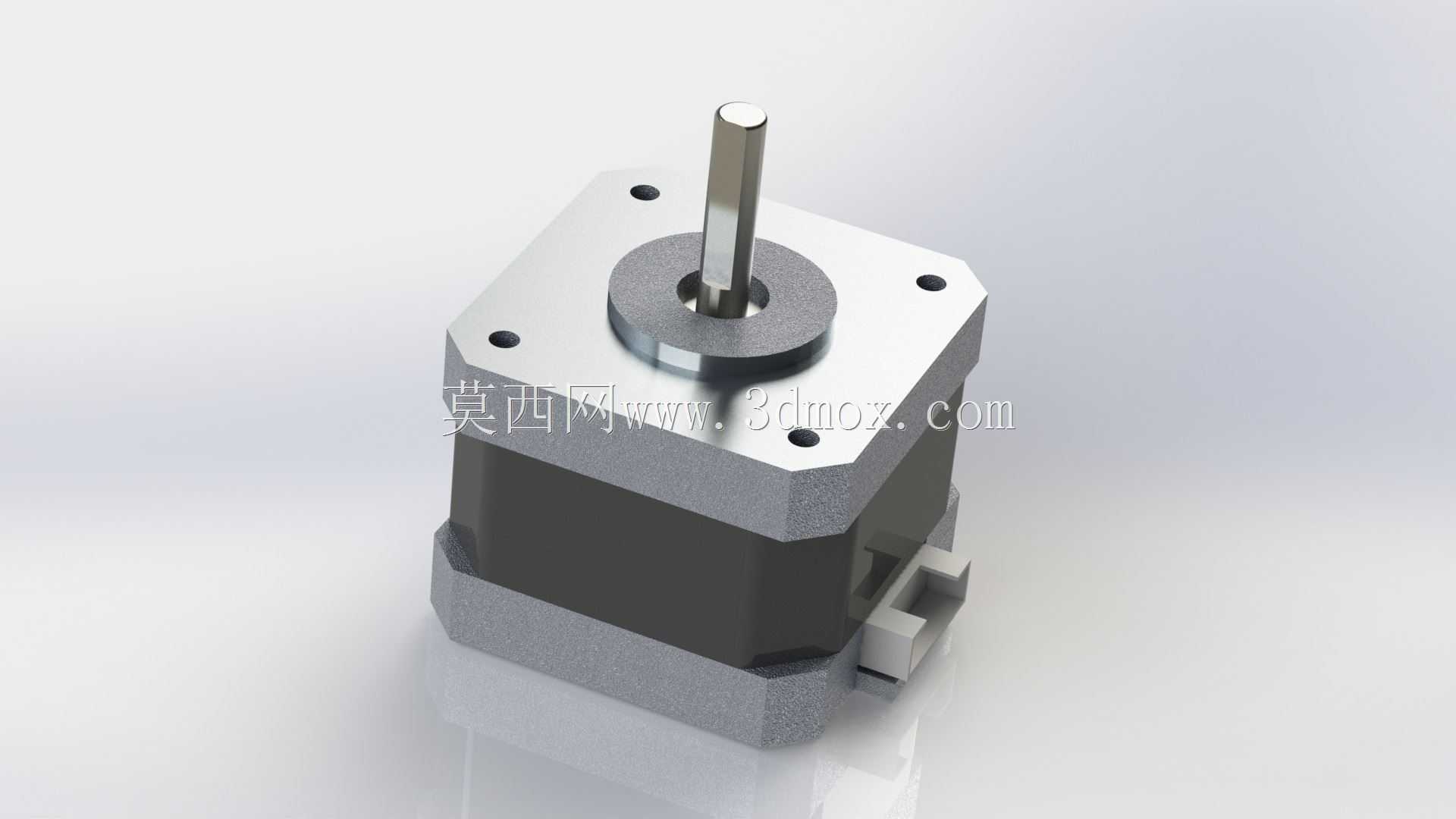

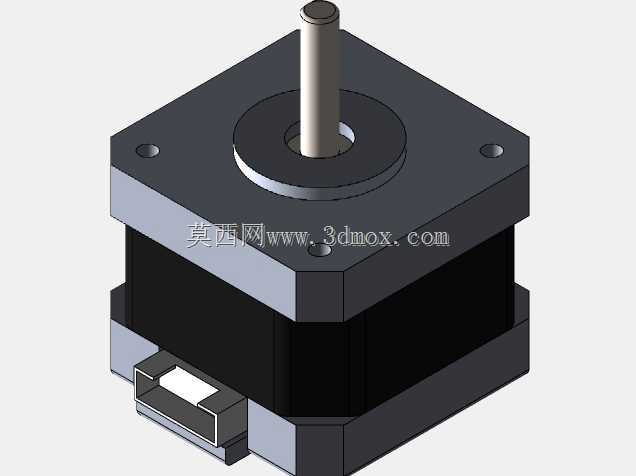

这款NEMA17规格步进电机是工控传动领域应用极广的开环控制执行元件，在桌面级3D打印机的XYZ轴进给驱动、小型数控雕刻机的走刀位移控制、自动化流水线的小型工位分度转台驱动、智能门禁的闸机摆杆启闭控制、医疗检验设备的微量试剂泵推送机构、桌面机械臂的关节角度调节等场景中，都承担着将电脉冲信号转化为精确角位移的核心作用，能够在没有位置反馈的开环工况下，实现稳定的点位定位与低速大扭矩输出，适配绝大多数对成本敏感、定位精度要求适中的小型自动化装备需求。从产品功能特性来看，该款步进电机采用两相混合式结构设计，步距角为常规1.8度，整步状态下每圈可输出200个固定步距，搭配细分驱动器可实现更小的步进分辨率，有效降低低速运行时的振动与噪音；电机本体采用叠片硅钢片定转子结构，绕组采用耐高温漆包线绕制，能够在额定电流下长时间稳定运行，输出轴采用标准D型切面设计，可直接与同步轮、联轴器、齿轮等传动件配合，无需额外加工键槽即可传递额定扭矩，避免传动过程中出现打滑丢步的问题。在设计思路上，这款电机严格遵循NEMA17安装标准进行结构规划，前端盖与后端盖采用压铸铝合金材质，既保证了安装面的结构强度，又能通过金属壳体快速导出绕组运行产生的热量，避免长时间运行出现过热退磁；电机中部的定子绕组与转子磁钢采用同轴度公差控制在0.02mm以内的装配工艺，有效降低运行过程中的径向跳动，保证输出轴的回转精度；尾部预留的出线槽采用卡扣式固定结构，可根据不同设备的布线需求调整出线方向，适配不同安装空间的走线要求。从外形尺寸与安装边界来看，该款电机的安装法兰面为标准42mm×42mm正方形结构，四个安装孔的中心距为31mm，适配M3规格的安装螺丝，输出轴直径为5mm，轴伸长度根据常规应用场景设定为24mm，电机本体的总长度根据扭矩等级对应适配，安装时仅需预留对应边长的方形安装空间，即可完成法兰面的贴合固定，输出轴的同轴度偏差允许范围在0.1mm以内，能够兼容绝大多数标准传动配件的安装公差，无需额外定制转接件即可快速集成到各类小型自动化设备的传动系统中，大幅缩短设备研发阶段的传动部件选型与适配周期。
